"Include Channel In Ramping" (Kanal In Ramping Einbeziehen); Steuerungsknopf - Megger Stvi Benutzerhandbuch

einbeziehen) wird dieser Wert beim Betätigen des Steuerungsknopfs (Mausrad oder Pfeiltasten nach
oben/unten bei der PC-Version) beim Ramping ausgewählt.
2.4.2 „Include Channel in Ramping" (Kanal in Ramping einbeziehen)
Durch Drücken dieser Schaltfläche wird das Fenster um die Kanalgröße hervorgehoben; dadurch
wird angezeigt, dass es jetzt so eingestellt ist, dass das Rampen manuell entweder mithilfe des
Steuerungsknopfs am STVI oder mit den Auf-/Ab-Pfeilen bzw. dem Mausrad an der PC-Tastatur (PC-
Version) erfolgt. Wenn der Kanal bereits zum Ramping ausgewählt ist, wird diese Schaltfläche mit
„Remove channel from ramping" (Kanal beim Ramping entfernen) bezeichnet. Die Größe kann jetzt
mit der standardmäßigen Stufeneinstellungen erhöht oder verringert werden. Wenn mehr als ein
Kanal gerampt oder Stufen bzw. Werte geändert werden sollen (Amplitude, Phase oder Frequenz),
drücken Sie auf dem STVI-Bildschirm auf die Schaltfläche „Manual Ramp Options" (Optionen
Manuelles Rampen) (Steuerknopfsymbol oder Pfeilsymbol nach oben), um den folgenden Bildschirm
anzuzeigen.
INCREMENT (Steigerung): Wählen Sie die gewünschte Steigerung aus. Die Farbänderung gibt den
ausgewählten Wert an.
CHANNEL (Kanal): Wählen Sie die gewünschten Kanäle aus. Die Kanalschaltfläche ändert ihre
Farbe und zeigt die zum Ramping ausgewählten Kanäle an.
MODE (Modus): Wählen Sie Amplitude, Phase, Frequenz oder Batterie als Wert für das Ramping
aus. Drücken oder klicken Sie auf die grüne Häkchenschaltfläche, um zum Messbildschirm
zurückzukehren. Durch Klicken auf den Steuerungsknopf oder durch Drücken des Aufwärtspfeils auf
der PC-Tastatur wird der Ausgang entsprechend der Steigerungseinstellung geändert. Wenn die
Schaltfläche „Auto Increment" (Automatische Steigerung) ausgewählt ist, wählt die RTMS-Software
die Steigerung automatisch aus, je nachdem, wie schnell der Steuerungsknopf gedreht wird. Je
schneller die Drehung, desto größer die Steigerung (gilt nicht beim Ramping des Batteriesimulators).
2.4.3

Steuerungsknopf

Der Steuerungsknopf ändert die Werte nach Drücken oder Klicken auf die Anzeige, um den Wert
hervorzuheben, der gerampt werden muss. Eine Drehung im Uhrzeigersinn erhöht den Wert und eine
Drehung gegen den Uhrzeigersinn verringert ihn. Im Modus „Auto Increment" (Automatische
Steigerung) verwendet der Steuerungsknopf einen Algorithmus zur Geschwindigkeitssteuerung, um
eine Feineinstellung mit einer langsamen Drehung (ein Klick entspricht 1 Stelle des niedrigsten
Schrittwerts für den Wert, der erhöht wird) und einer größeren Schritteinstellung mit einer schnelleren
Drehung vorzunehmen. Der Steuerungsknopf kann auch verwendet werden, um nach oben und
unten zu blättern, wenn die Testergebnisse in den Bildschirmen „Add Results" (Ergebnisse
hinzufügen) und „View Results" (Ergebnisse anzeigen) angezeigt werden oder wenn der
Hilfebildschirm angezeigt wird.
44

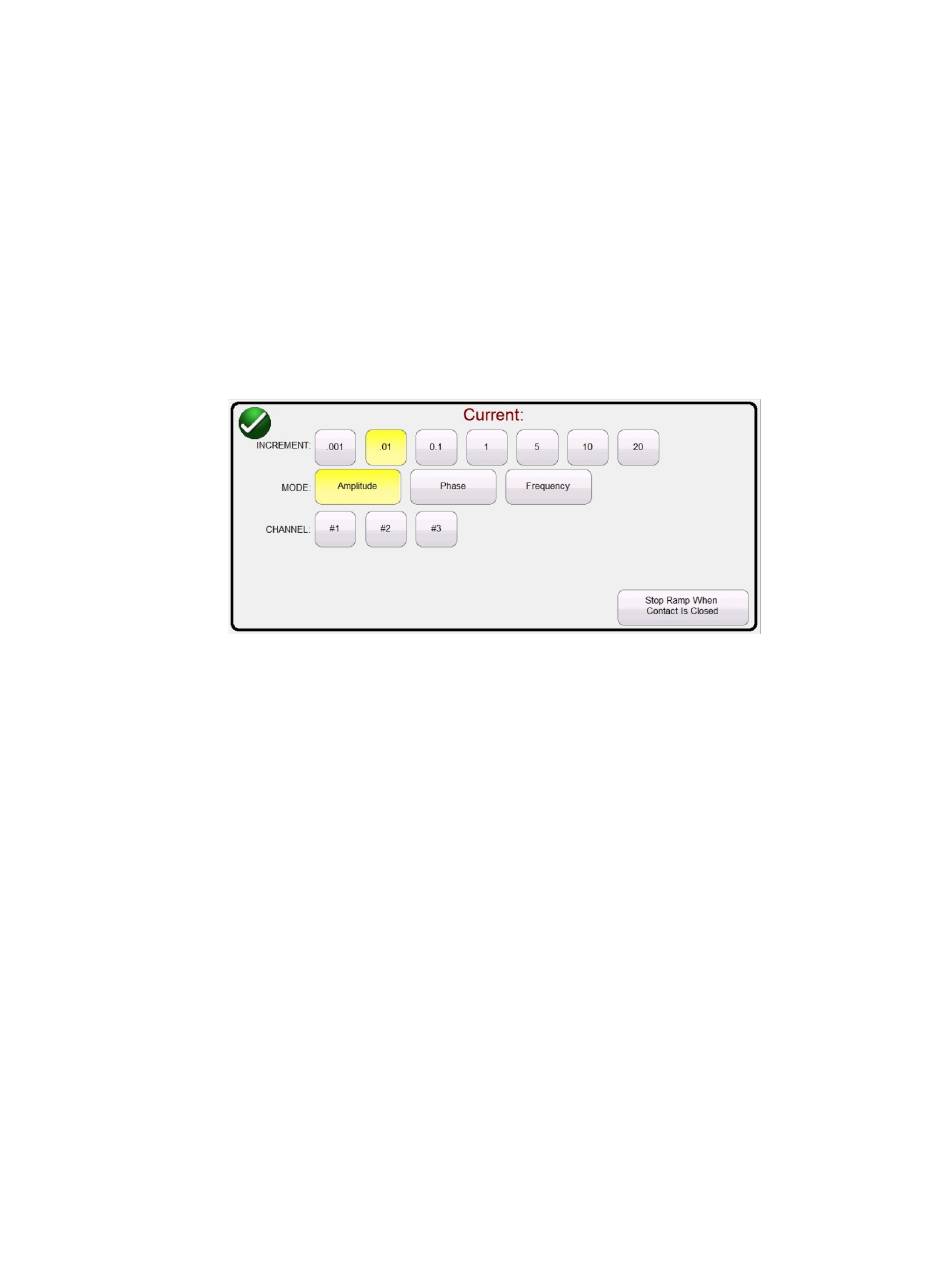

Abbildung 21: Bildschirm zur Kanalstufenauswahl
Teil 81757
Rev 15; Datum: 06/2018
