7.11 Phasenwinkel und
Polarität messen
INGVAR kann den Phasenwinkel zwischen dem Strom
von INGVAR (A-METER) und
A]
dem Strom (I2), der durch das zweite Am­
peremeter "A­METER 2" von INGVAR führt
oder
B]
der Spannung (V) am Voltmetereingang
anzeigen.
1]
Drücken Sie die
ESC
Grad "°" in der linken oberen Ecke auf dem
Display erscheint.

Strom messen

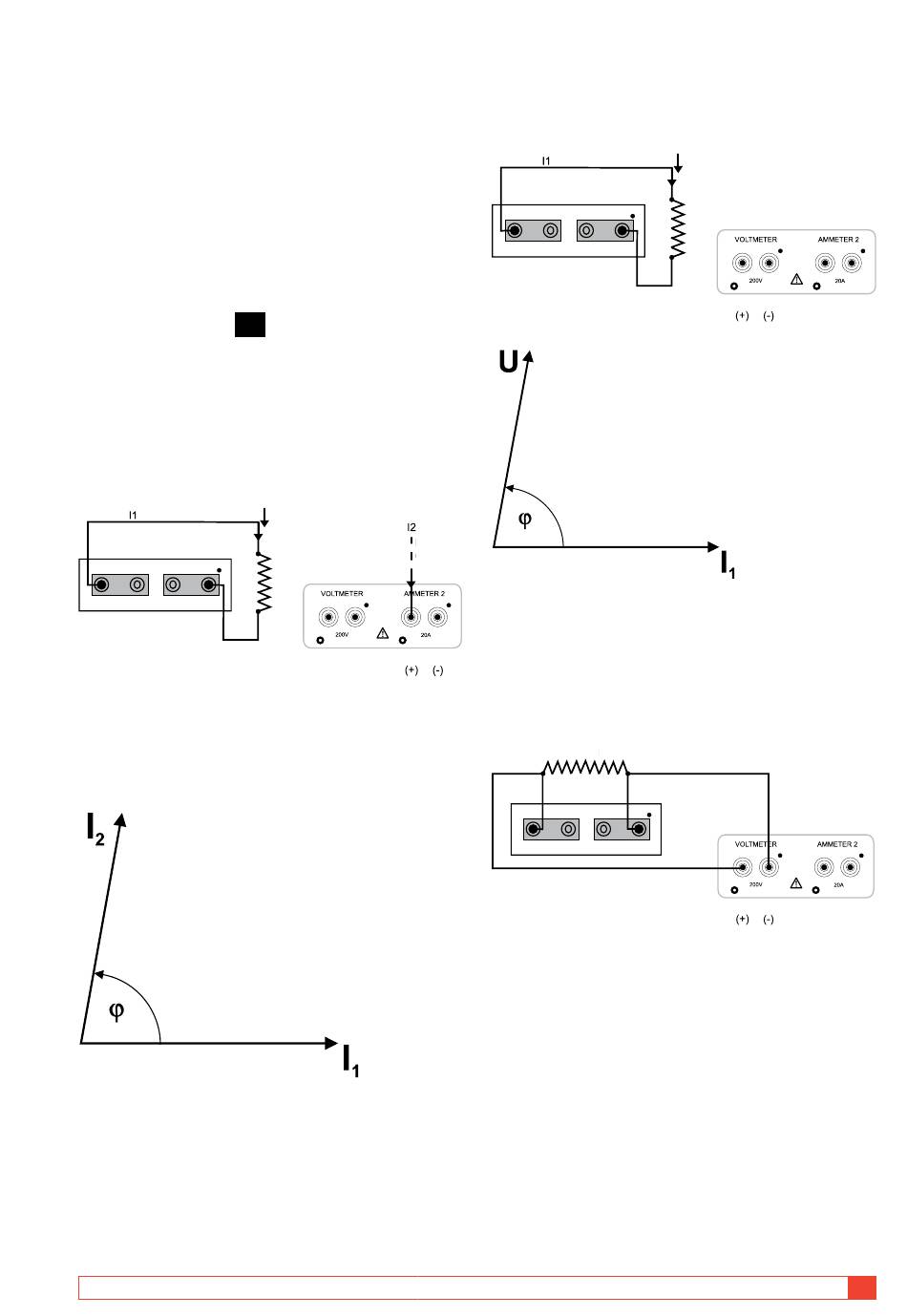

Die Stromrichtung wird wie in Abb. 7.1 darge stellt,
festgelegt.
Positive Richtung
Abb. 7.1
I1 ist der Referenzstrom und der Bereich ist 0 - 360°.
Die Gradzahl, um die I2 vor I1 verschoben ist, er-
scheint auf dem Display.
Angezeigter Winkel
Abb. 7.2
BH0819DD
­Taste bis das Zeichen für
Positive
Richtung
Last
Rot Schwarz

Spannung messen

Die Stromrichtung wird wie in Abb. 7.3 dargestellt,
festgelegt:
Positive Richtung
Angezeigter Winkel
Abb. 7.3
I1 ist die Referenz und der Bereich ist 0 - 360°. Die
Gradzahl, um die die Spannung (V) vor I1 verschoben
ist, wird auf dem Display angezeigt.
Beispiel
Last
Abb. 7.4
Phasenverschiebung, von einer induktiven Last ver-
ursacht. Die Spannung liegt 60° vor dem Strom. 60°
erscheint auf dem Display.
ZP-BH05D
7 INGVAR VERWENDEN
Last
Rot Schwarz
Rot Schwarz
INGVAR 41
