Bei Relais mit Lastausblendungseigenschaften in den weiter reichenden Zonen des Betriebs wird
durch Drücken der Schaltfläche „Load Encroachment Edit" (Lastausblendung bearbeiten) das
folgende Dialogfeld für Einstellungen angezeigt.

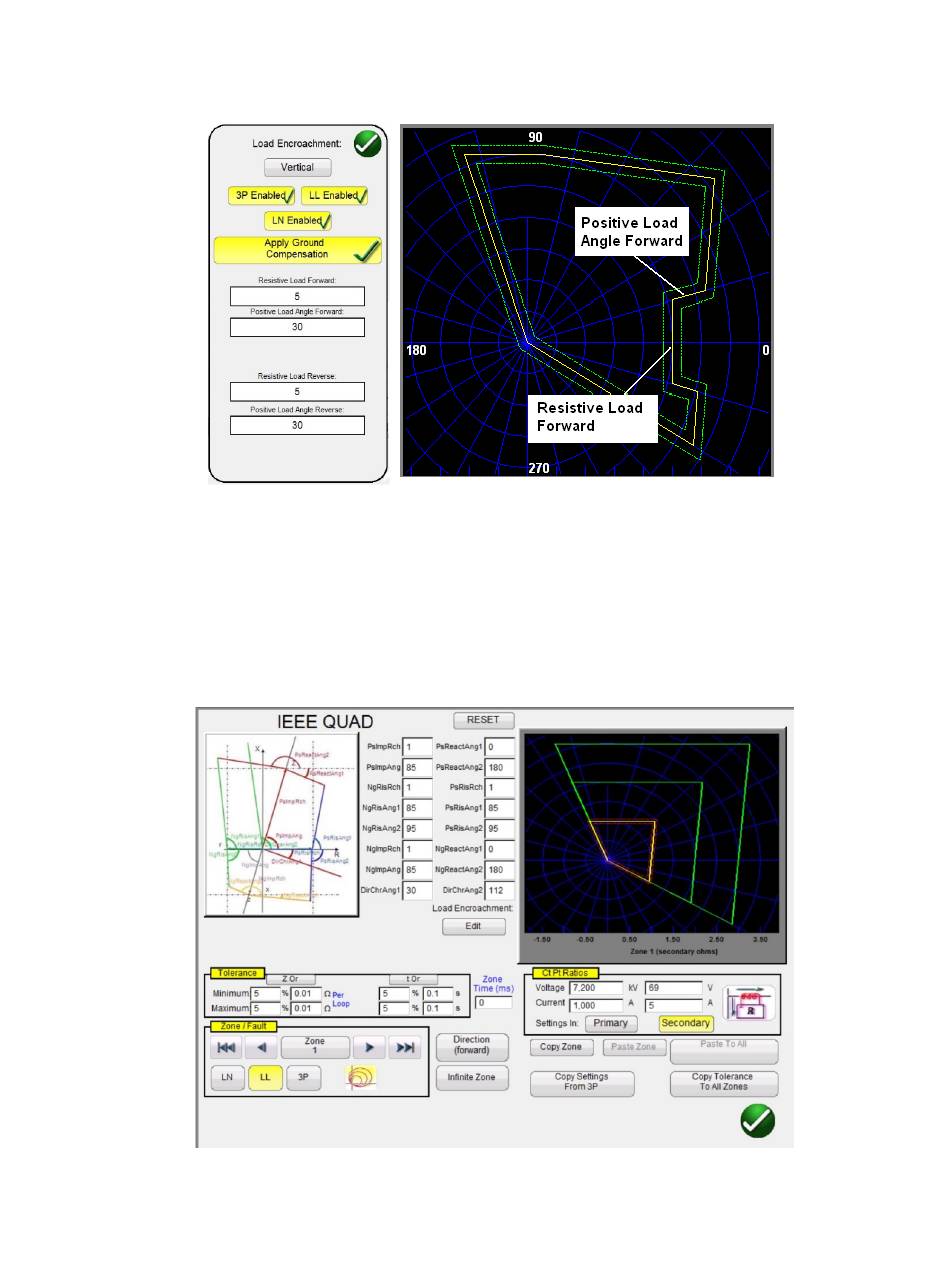

Abbildung 128: Beispiel für Einstellungsbildschirm Lastausblendung bei QUAD generisch
Um selektive Fehlertypen zu aktivieren, drücken Sie die entsprechende Schaltfläche. Ein gelber
Hintergrund wird angezeigt, und im Feld ist ein Häkchen sichtbar. Geben Sie die entsprechenden
Ohmwerte und die Winkel des ohmschen Widerstands ein, um die gewünschte Eigenschaft zu
erreichen.
3.6.2.4 IEEE QUAD-Einstellungsbildschirm (Halbkreis)
Abbildung 129: Bildschirm für generische IEEE QUAD-Einstellungen
