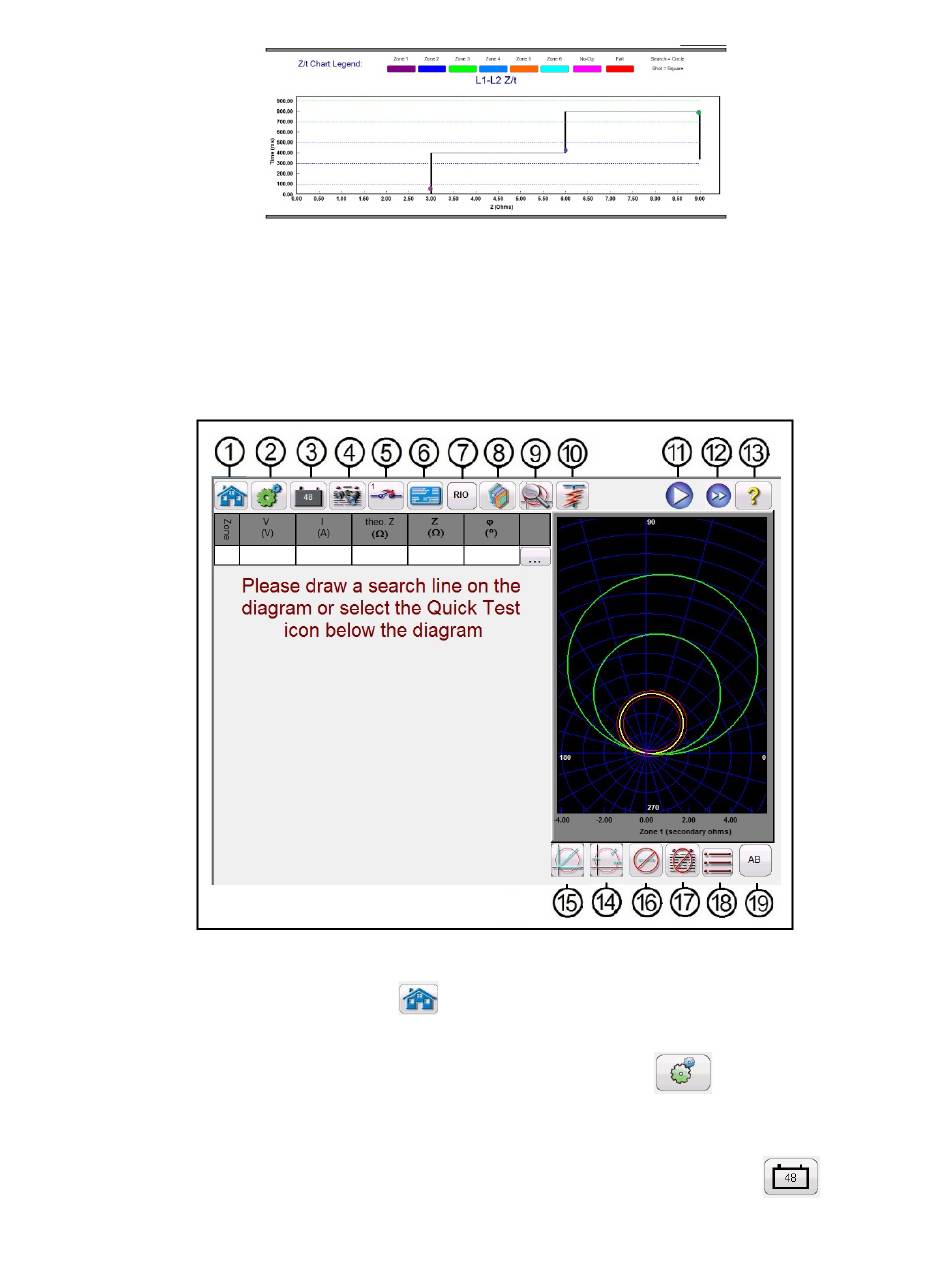

Abbildung 133: Relaisbetriebszeit vs. Zonenimpedanz
3.6.6 Impedanz - Click On Fault-Messbildschirm
Nachdem Sie entweder eine generische oder Bibliotheksrelais-spezifische Impedanzeigenschaft
ausgewählt und die entsprechenden Impedanzeinstellungen für jede der zu testenden Zonen
eingegeben haben, drücken Sie die grüne Häkchenschaltfläche, um zum COF-Messbildschirm zu
gelangen.
Abbildung 134: Impedanzrelais, Click On Fault-Messbildschirm
3.6.6.1 ① Schaltfläche „Home" (Start)
Durch Drücken der Startschaltfläche kehren Sie zum Bildschirm für manuelle Tests zurück.
3.6.6.2 ② Schaltfläche „System Configuration" (Systemkonfiguration)
Drücken Sie diese Schaltfläche, um zum STVI-Konfigurationsbildschirm zu gelangen. Weitere
Informationen zum Konfigurationsbildschirm finden Sie in Abschnitt 2.2.1 „Konfiguration".
3.6.6.3 ③ Schaltfläche „Turn DC Supply On/Off" (DC-Versorgung ein-/ausschalten
