3.1.20 ⑳ Schaltfläche „Fault Calculator" (Fehlerrechner)
Wenn Sie die PC-Version verwenden, wird durch Klicken in das ausgewählte Fenster der
Eingabebildschirm für den Fehlerrechner angezeigt.
3.1.20.1 Schaltfläche „Mode Selection" (Modusauswahl):
Durch Drücken oder Klicken auf die Schaltfläche „Mode Selection" (Modusauswahl) (oben links) wird
eine Auswahlliste für verschiedene Prüfoptionen angezeigt.
3.1.20.1.1 Schaltfläche Overcurrent Mode (Überstrommodus): Im Standardauswahlfenster wird der
Überstrommodus angezeigt. Es stehen zwei Felder zur Eingabe von Werten zur Verfügung: Normal
(Vorfehler) und Fehlerwerte. Geben Sie in den bereitgestellten Fenstern die gewünschten Werte für
Amplitude und Phasenwinkel ein. Je nach ausgewähltem Fehlertyp werden die Fehlerwerte durch
Drücken oder Klicken auf das grüne Häkchen in den entsprechenden Wertefenstern der Bildschirme
für manuelle Prüfungen angezeigt. Es können bis zu drei Wellenformen für Oberwellenstrom erstellt
werden, indem die gewünschte Oberwelle von der 2. bis zur 15.
Fenstern eingegeben werden. Die Wellenform der Oberwellen wird im Fenster angezeigt. Siehe
nachfolgendes Beispiel.
67

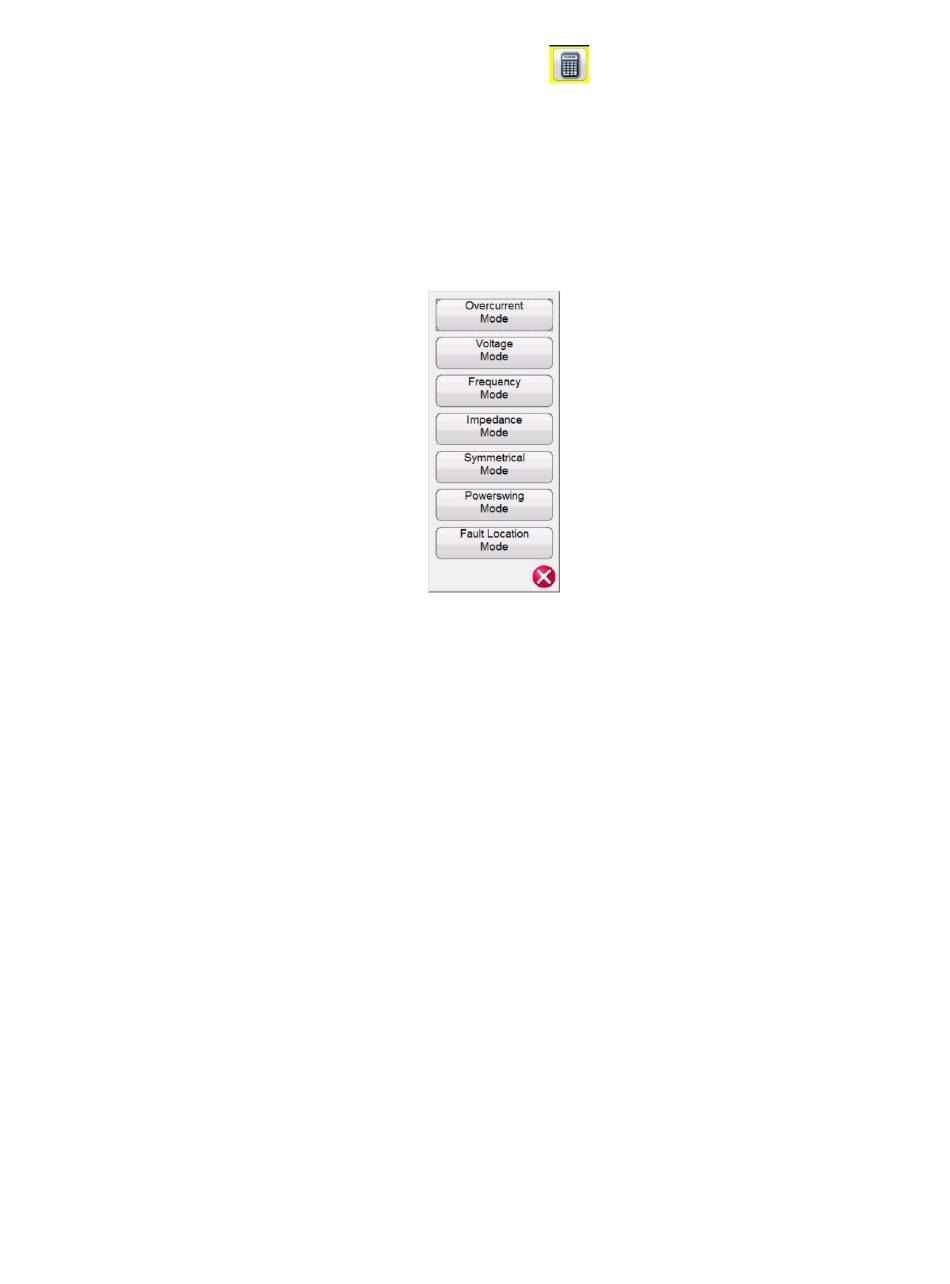

Abbildung 49: Modusoptionen
:
.
