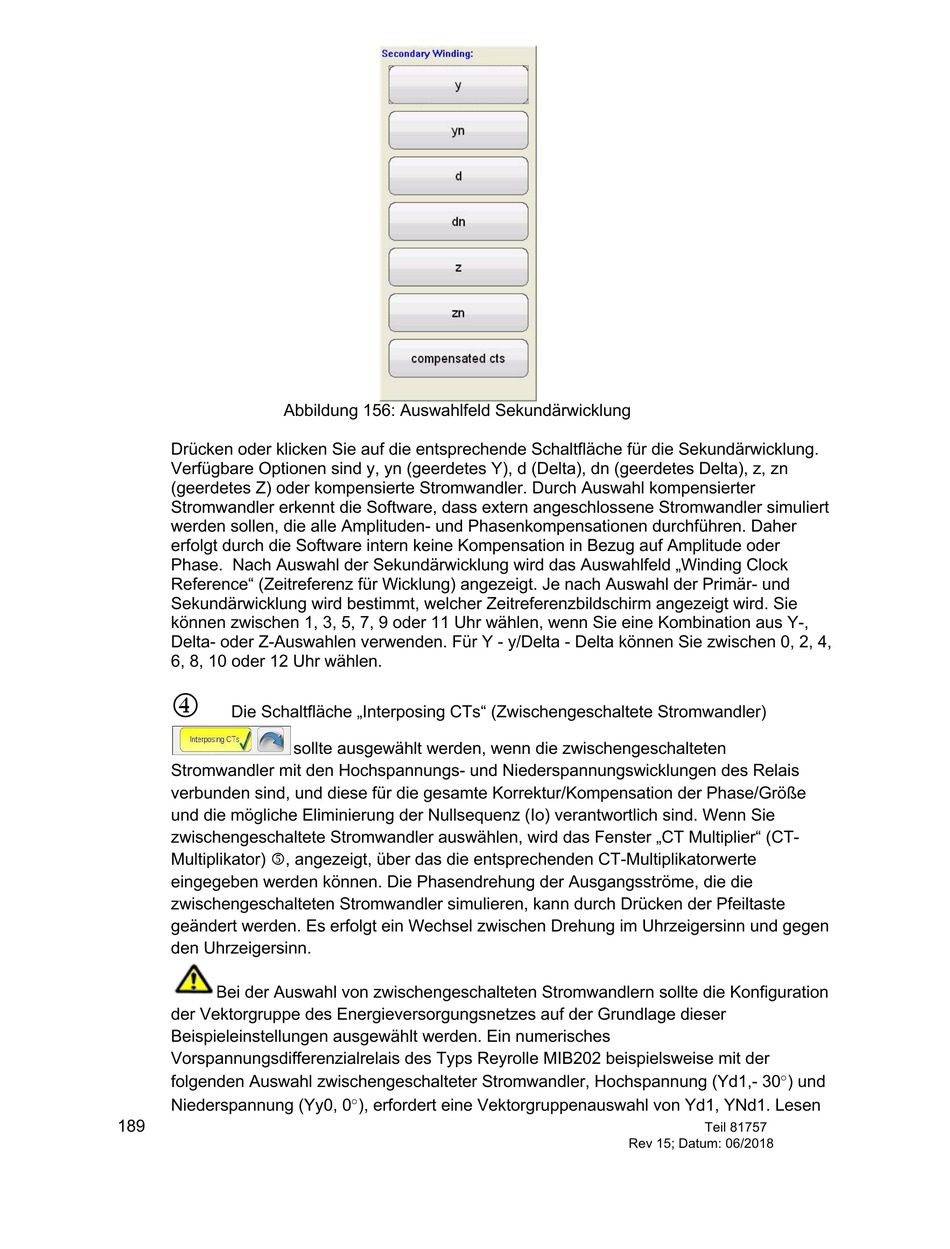

Abbildung 156: Auswahlfeld Sekundärwicklung
Drücken oder klicken Sie auf die entsprechende Schaltfläche für die Sekundärwicklung.
Verfügbare Optionen sind y, yn (geerdetes Y), d (Delta), dn (geerdetes Delta), z, zn
(geerdetes Z) oder kompensierte Stromwandler. Durch Auswahl kompensierter
Stromwandler erkennt die Software, dass extern angeschlossene Stromwandler simuliert
werden sollen, die alle Amplituden- und Phasenkompensationen durchführen. Daher
erfolgt durch die Software intern keine Kompensation in Bezug auf Amplitude oder
Phase. Nach Auswahl der Sekundärwicklung wird das Auswahlfeld „Winding Clock
Reference" (Zeitreferenz für Wicklung) angezeigt. Je nach Auswahl der Primär- und
Sekundärwicklung wird bestimmt, welcher Zeitreferenzbildschirm angezeigt wird. Sie
können zwischen 1, 3, 5, 7, 9 oder 11 Uhr wählen, wenn Sie eine Kombination aus Y-,
Delta- oder Z-Auswahlen verwenden. Für Y - y/Delta - Delta können Sie zwischen 0, 2, 4,
6, 8, 10 oder 12 Uhr wählen.
4
Die Schaltfläche „Interposing CTs" (Zwischengeschaltete Stromwandler)
sollte ausgewählt werden, wenn die zwischengeschalteten
Stromwandler mit den Hochspannungs- und Niederspannungswicklungen des Relais
verbunden sind, und diese für die gesamte Korrektur/Kompensation der Phase/Größe
und die mögliche Eliminierung der Nullsequenz (Io) verantwortlich sind. Wenn Sie
zwischengeschaltete Stromwandler auswählen, wird das Fenster „CT Multiplier" (CT-
Multiplikator) 5, angezeigt, über das die entsprechenden CT-Multiplikatorwerte
eingegeben werden können. Die Phasendrehung der Ausgangsströme, die die
zwischengeschalteten Stromwandler simulieren, kann durch Drücken der Pfeiltaste
geändert werden. Es erfolgt ein Wechsel zwischen Drehung im Uhrzeigersinn und gegen
den Uhrzeigersinn.
Bei der Auswahl von zwischengeschalteten Stromwandlern sollte die Konfiguration
der Vektorgruppe des Energieversorgungsnetzes auf der Grundlage dieser
Beispieleinstellungen ausgewählt werden. Ein numerisches
Vorspannungsdifferenzialrelais des Typs Reyrolle MIB202 beispielsweise mit der
folgenden Auswahl zwischengeschalteter Stromwandler, Hochspannung (Yd1,- 30°) und
Niederspannung (Yy0, 0°), erfordert eine Vektorgruppenauswahl von Yd1, YNd1. Lesen
