Sie sehen, dass die veröffentlichte GOOSE (grüne Farbe) die VLAN-ID 256 hat. Die GOOSE aus der
SCL-Datei (schwarz) hat die VLAN 1. Dieser Unterschied kann dazu führen, dass der für den Empfang
der GOOSE-Meldung konfigurierte IED (Gerätename) die Meldung nicht erhält. Der IED wird auf
Grundlage der SCL-Datei konfiguriert, und die veröffentlichte GOOSE ist unterschiedlich. Warum der IED
eine GOOSE-Meldung mit einem anderen VLAN veröffentlicht hat, als in der SCD-Datei angegeben, kann
über die MGC-Anwendung nicht analysiert werden und muss genauer untersucht werden. Eine
Möglichkeit besteht darin, dass der IED mit einer anderen Version der SCD-Datei konfiguriert wurde, oder
dass der IED die Informationen in der SCD-Datei falsch interpretiert hat. Wichtig ist, dass man leicht
erkennen kann, dass einige Nachrichten nicht wirklich gleich sind. Die beiden nicht zusammengeführten
Nachrichten können nun ausgewählt und mithilfe der MGC-Schaltfläche COMPARE verglichen werden.

3.15.6.2 COMPARE-Beispiel (Vergleich)

Im folgenden Beispiel sehen Sie auf der Registerkarte „MERGE" (ZUSAMMENFÜHRUNG) einige nicht
zusammengeführte GOOSE-Meldungen (siehe Abb. unten).

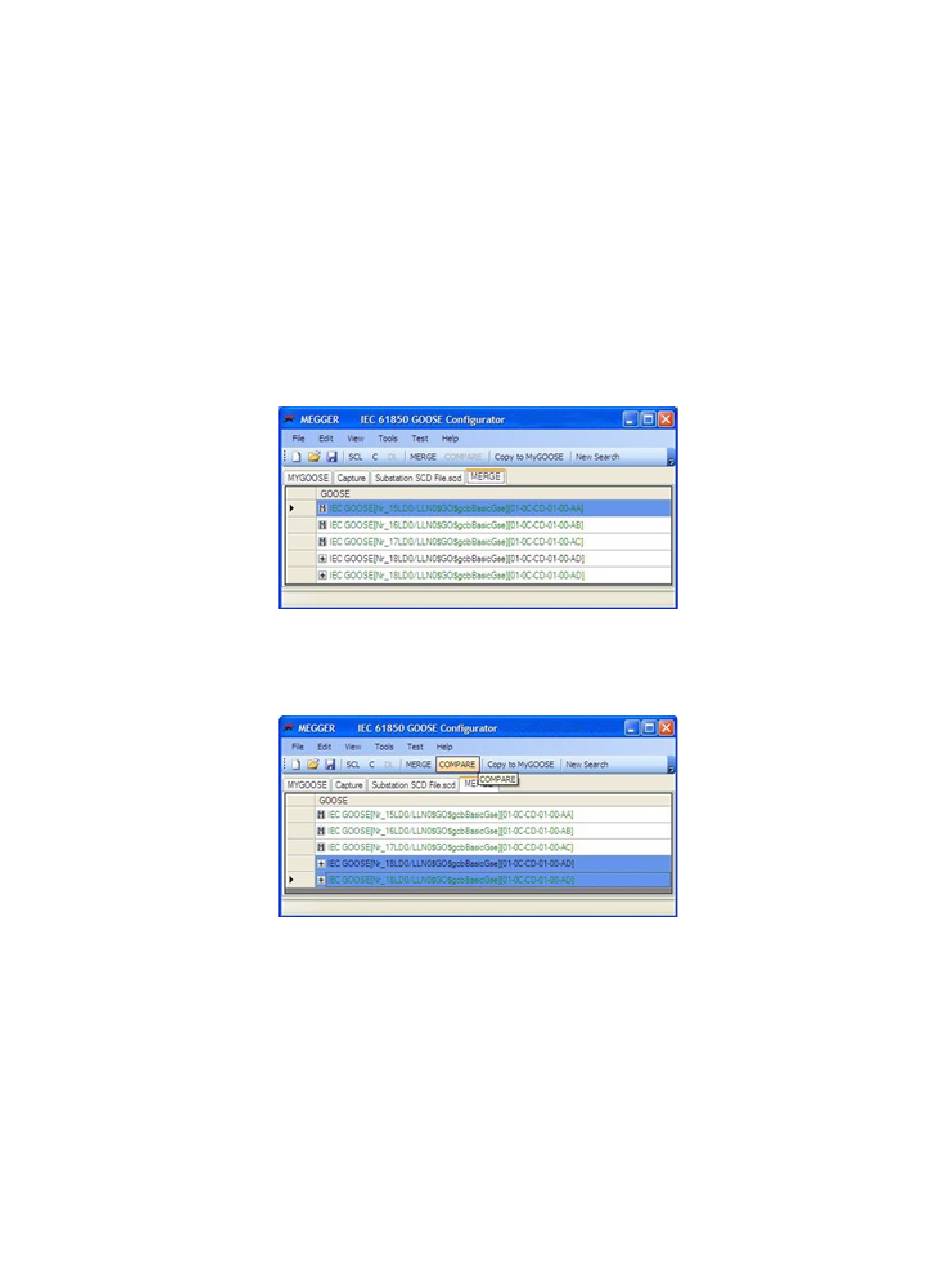

Abbildung 230: Zusammengeführte und nicht zusammengeführte GOOSE-Meldungen
Wählen Sie die beiden nicht zusammengeführten Nachrichten aus (Umschalt- oder die Strg-Taste) und
klicken Sie auf COMPARE (Vergleichen). Siehe folgende Abbildung.
Abbildung 231: Vergleich der GOOSE-Meldungen
Eine neue Registerkarte COMPARE (Vergleichen) wird geöffnet, auf der die Unterschiede aufgelistet
werden (siehe folgende Abbildung).
