Die zweite Option ist die Impulsrampe ‚, bei der am Ausgang eine Rampe mit einem
entsprechenden Wert angewendet wird und dann zwischen den einzelnen Stufen eine Rückkehr zur
Vorfehlerbedingung erfolgt.

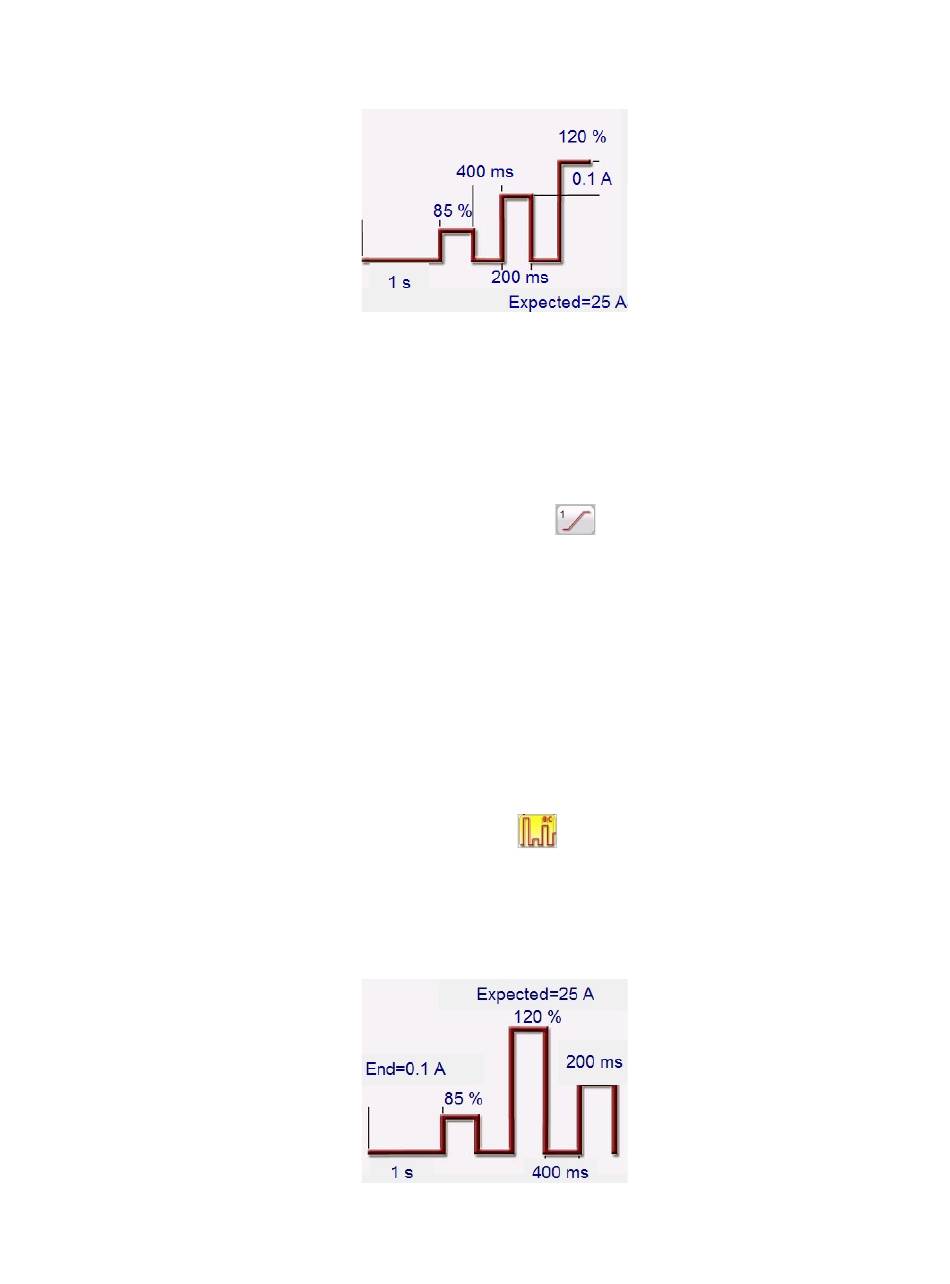

Abbildung 645: Beispiel für die Einstellung einer Impulsrampe
Stellen Sie zunächst den gewünschten Vorfehler-Wert im entsprechenden Fenster ein, d. h. den
Laststrom. Im obigen Beispiel beträgt der erwartete Anregungswert 25 A. Der Inkrementwert ist auf
0,1 A eingestellt. Es gibt zwei verschiedene Zeiteinstellungswerte: Verweilzeit und Impulszeit. Die
Impulszeit ist die Zeit, über die der stufenweise erhöhte Wert angelegt wird, bevor eine Rückkehr zum
Vorfehler-Vektorzustand erfolgt. Im obigen Beispiel beträgt der Wert 200 Millisekunden. Der Ausgang
bleibt dann für die Verweilzeit, die im obigen Beispiel mit 400 Millisekunden angezeigt wird, auf dem
Vorfehlerwert, bevor er zum nächsten Inkrementwert weiterläuft, bis das Relais auslöst. Drücken
oder klicken Sie auf die Schaltfläche „1 Ramp" (1 Rampe) . Die Anzahl der kaskadierenden
auszuführenden Rampen kann ausgewählt werden. Eine gängige Anwendung für 2 Rampen wäre
die Einstellung der Stufen in großen Schritten und bei Anregung des Relais die Reduzierung des
Ausgangs um einen Prozentsatz des Anregungswerts. Das Ramping kann dann gestartet werden,
jedoch in kleineren Schritten, bis zur erneuten Anregung des Relais, wodurch eine feinere Auflösung
des tatsächlichen Anregungspunkts erreicht wird. Diese Funktion wird für Prüfungen der
unverzögerten Anregung verwendet. Der Ausgangsstrom oder die Ausgangsspannung kann in
großen Stufen erhöht werden, um schnell zum Anregungspunkt zu gelangen. Dadurch wird die
Prüfdauer verkürzt, das zu prüfende Relais entsprechend angeregt und ein sehr genaues
Testergebnis erzielt. Diese Funktion wird auch verwendet, wenn Mehrzonen-Distanzrelais mit
Dreiphasenspannung und -strömen geprüft werden. Stellen Sie die Impulsdauer für die vorgesehene
Schaltzone einfach lang genug ein. Wenn Sie nicht genau wissen, wo der Anregewert des Relais
liegt, können Sie diesen mit der Funktion Impulsrampenbinärsuche ƒ ermitteln.
3.5.3.4 Beispiel für die Impulsrampenbinärsuche
Die dritte Option in dieser Symbolleiste ist die Impulsrampenbinärsuche ƒ. Die
Impulsrampenbinärsuche wird verwendet, um den Ansprechwert eines Relais mit einem fragwürdigen
oder unbekannten Sollwert oder einer Betriebseigenschaft schnell zu ermitteln. Noch wichtiger ist
jedoch, dass diese Funktion hervorragend für das Testen von Relais geeignet ist, die einen
Vorfehlerzustand erfordern, bevor ein Fehlerzustand erkannt wird.
Abbildung 656: Beispiel für die Einstellung der Impulsrampenbinärsuche
