wenn eine asymmetrische Phase - zu -Phase-Fehlersimulation verwendet wird, da damit Berechnungen
vermieden werden. Um Verwechslungen bei Verwendung der T-Schaltung zu vermeiden, wird der
Spannungsausgang 1 als V
Spannungsausgang 2 wird als V
Spannungsausgang 3 wird als V
beliebige Kombination aus symmetrischen dreiphasigen Fehlern oder asymmetrischen Phase-zu-Phase-
Fehlerbedingungen kann einfach simuliert werden. Die folgende Abbildung zeigt diese
Phasenbeziehungen.
HINWEIS: Diese Methode sollte nicht für sehr niedrige Fehlerspannungen oder für Halbleiterrelais
verwendet werden, die empfindlich auf diese Art von Schaltung reagieren (d. h. 5 Volt oder weniger oder
zum Testen von ABB- oder Westinghouse-Relais vom Typ SKD).
4.3 3Ø, 4-Draht, Y-Schaltung
Ein dreiphasiges, vieradriges Potenzialsystem kann mit drei Ausgangsmodulen bereitgestellt werden.
Die Vektorbeziehungen werden unten referenziert. Die Y-Schaltung hat den Vorteil, dass sie eine höhere
Spannung zwischen den Leitungen (1,73 x Phase zu Neutral) liefern kann. Sie eignet sich ideal für die
Simulation von Phase-Erdschlussfehlern. Spannungskanal 1 ist als V
Phasenverhältnis auf 0° eingestellt ist. Spannungskanal 2 wird dann als V
120° festgelegt. Schließlich wird Spannungskanal 3 als V
festgelegt (für eine 1-2-3-Drehung gegen den Uhrzeigersinn). V
Spannungspotenzialverbindungklemmen der jeweiligen Prüfsets angeschlossen.
Bei Verwendung der optionalen ummantelten Mehrkanalspannungsmessleitungen (Teilenummer
2001-395) sind alle schwarzen Rückleitungen innerhalb der Hülse miteinander verbunden,
sodass sie den Rücklauf gemeinsam nutzen. Daher ist nur eine Rückleitung auf der
Relaisanschlussseite der ummantelten Leitungen vorhanden (ähnlich den Anschlüssen in der
folgenden Abbildung).

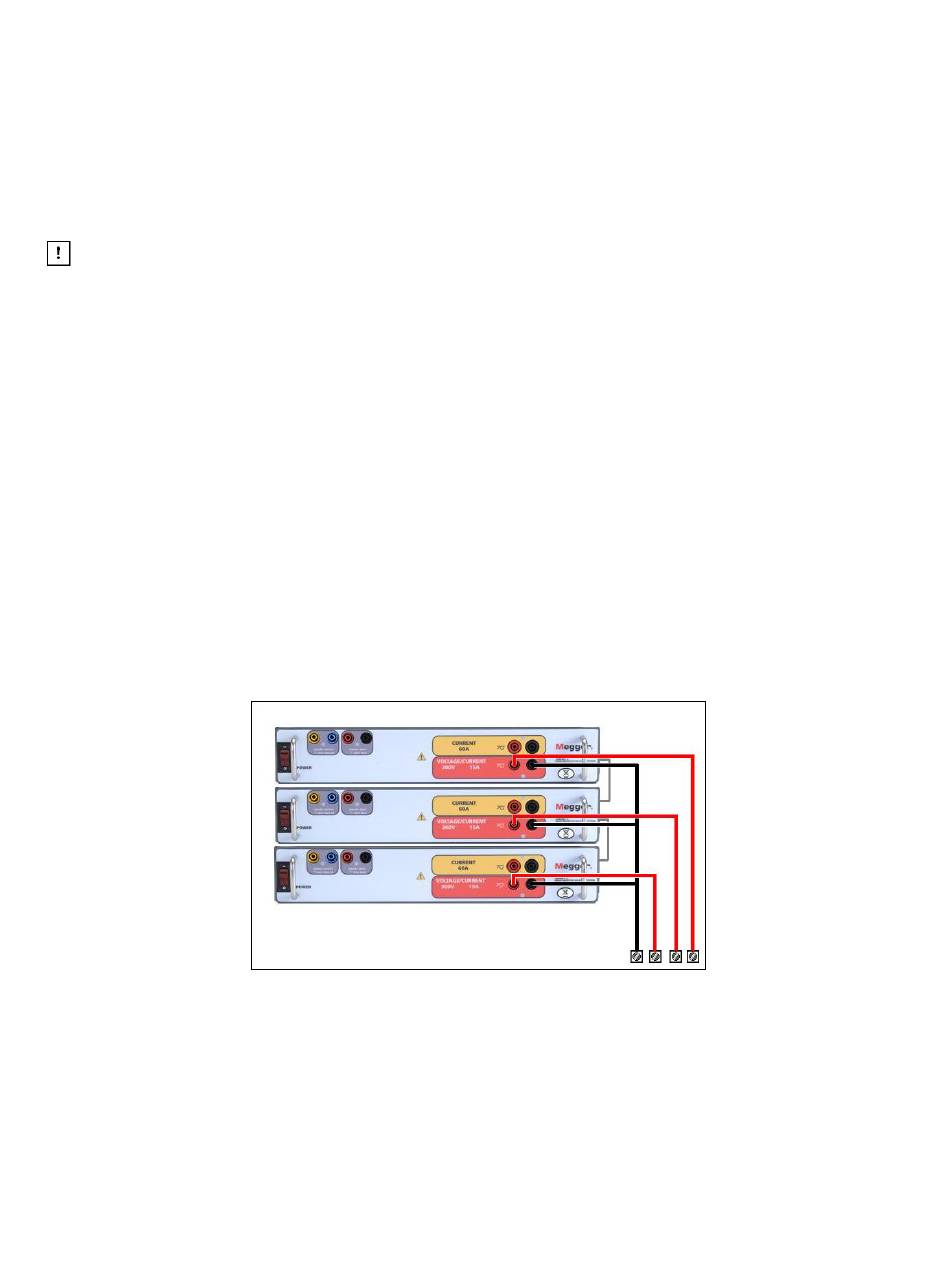

Abbildung 253: Dreiphasige 4-Draht-Spannungsprüfanschlüsse
5.0 Garantieerklärung
Megger garantiert, dass das Produkt für einen Zeitraum von mindestens einem (1) Jahr ab Versanddatum
frei von Material- und Verarbeitungsfehlern ist. Diese Garantie ist nicht übertragbar. Diese Garantie ist
beschränkt und gilt nicht für Geräte, die aufgrund von Unfällen, Fahrlässigkeit und unsachgemäßer
Bedienung, fehlerhafter Installation durch den Käufer oder unsachgemäßer Wartung oder Reparatur
durch Personen, Unternehmen oder Unternehmen, die nicht von Megger autorisiert wurden, beschädigt
sind oder Defekte aufweisen. Megger repariert oder ersetzt nach eigenem Ermessen die Teile und/oder
Materialien, die als defekt erachtet werden.
283
bezeichnet und sein Phasenwinkel auf 0° eingestellt. Der
a
und sein Phasenwinkel auf 180° eingestellt. Und der
b
gekennzeichnet und sein Phasenwinkel auf 270° eingestellt. Eine
c
gekennzeichnet, dessen
a
mit einem Phasenwinkel von
b
bezeichnet und der Phasenwinkel auf 240°
c
, V und V sind an die
a b c
