HINWEIS: Ein Stromkanal sollte auf 0 Grad und der andere Stromkanal auf einen Phasenwinkel von
180 Grad eingestellt werden, damit die beiden Bürdenspannungen über die Last summiert werden.
Versuchen Sie KEINESFALLS, mehr als zwei Ströme auf Geräten mit geerdeten gemeinsamen
Rückleitungen in Reihe zu schalten.
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude ein. Starten Sie die beiden Stromkanäle gleichzeitig, indem Sie die Schaltfläche
ALL ON/OFF (ALLE EIN/AUS) drücken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE
EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem
Ramping werden bei Verwendung der PC-Version der STVI-Software die Schaltflächen ñò angezeigt.
Wenn Sie einen STVI-Controller verwenden, wird das Symbol
Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die
gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping
und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
4.0 Spannungsquellen
4.1 Ausgänge summiert
Zwei Spannungskanäle können zum Summieren der Spannungsausgänge verwendet werden, um eine
höhere Spannung als die Nennspannung zu erhalten, sofern die Last nicht geerdet ist. Schließen Sie die
Last zwischen den Spannungskanalpolen an, stellen Sie Phase V
Spannungsausgänge werden addiert, sodass die Gesamtspannung die Summe der beiden
Spannungsamplituden V
Hinweis: Wenn an der 5. Stelle der Modellidentifikationsnummer (d. h. 30P1F0A0S1
erscheint, sind die Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde). Bei Geräten
mit der Modellidentifikationsnummer G oder E handelt es sich um gemeinsame interne
Spannungsrückläufe, die mit der Erdung verbunden sind.
Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen
Rückleitungen der zugehörigen Spannungskanäle miteinander verbinden, wenn ein Reihenbetrieb
erforderlich ist (siehe folgende Abbildungen). Entfernen Sie externe gemeinsame Leitungen, wenn die
Prüfung abgeschlossen ist. Versuchen Sie NIE, mehr als zwei Spannungskanäle in Reihe zu schalten.

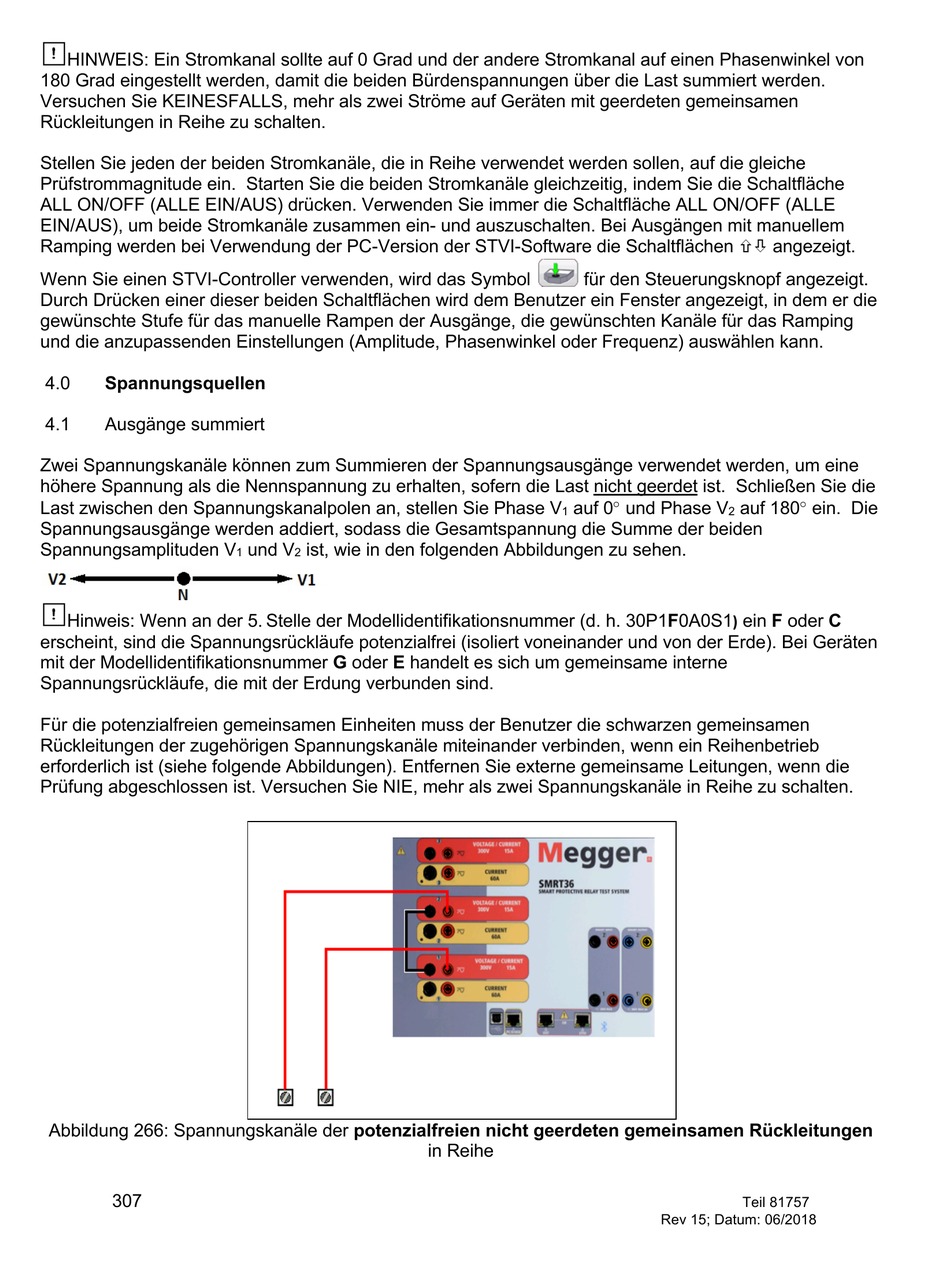

Abbildung 266: Spannungskanäle der potenzialfreien nicht geerdeten gemeinsamen Rückleitungen
307
und V ist, wie in den folgenden Abbildungen zu sehen.
1 2
für den Steuerungsknopf angezeigt.
auf 0° und Phase V
1
in Reihe
auf 180° ein. Die
2
) ein F oder C
Teil 81757
Rev 15; Datum: 06/2018
