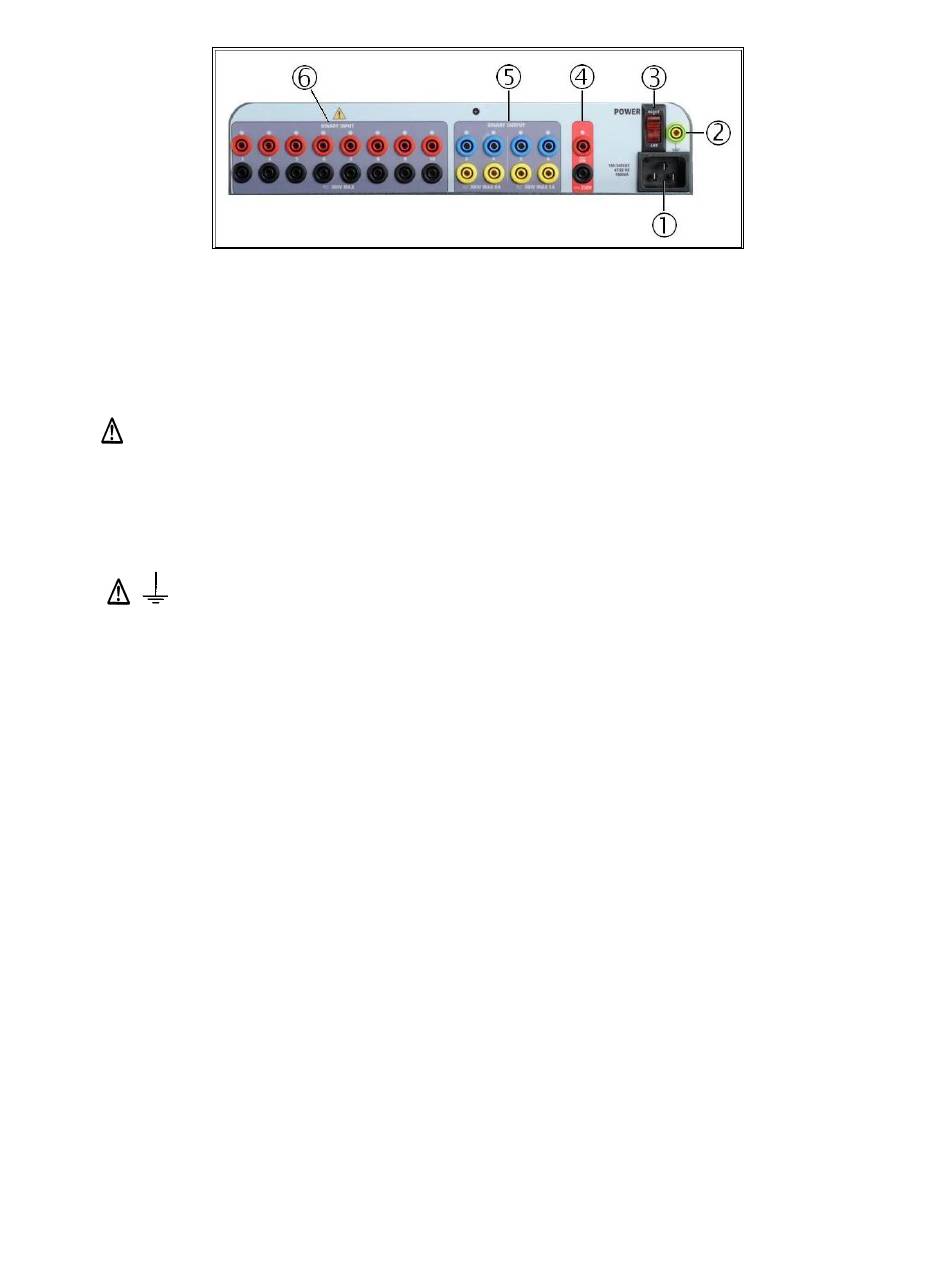

Abbildung 255: Frontplatte des SMRT33/36 mit P-Option
1. ① Stromversorgung/Netzkabel: Der Netzkabelanschluss und der Erdungsanschluss sind bei
Geräten mit der Option „N" und „P" an der Frontplatte des Prüfsets angebracht.
Netzkabel
2. ② Erdungsbuchse: Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung
zu verbinden.
3. ③ EIN/AUS-Schalter: Dient zum Ein- und Ausschalten des Geräts. Der Schalter leuchtet auf,
wenn die Stromversorgung eingeschaltet ist.
4. Batteriesimulator (BAT) oder AC/DC AUX: Das SMRT33/36 mit der P-Option bietet eine
variable DC-Ausgangsspannung von 5 bis 250 Volt bei 100 Watt (max. 4 A) und liefert
Logikspannung für Halbleiterrelais. Bei eingeschaltetem Gerät leuchtet die LED über den
Ausgangsanschlüssen auf. Die Geräte SMRT33/36 mit der Option N enthalten keinen
Batteriesimulator. Das SMRT46 verfügt über einen AC/DC-AUX-Ausgang mit einer kontinuierlich
variablen DC-Ausgangsspannung von 5 bis 250 Volt bei 100 Watt (max. 3,33 A) und liefert
Logikspannung für Halbleiterrelais. Er kann auch als Referenzwechselspannungsquelle für die
Synchronisierung oder als Polarisationspotenzial von 0 bis 150 Volt, 100 VA verwendet werden.
Bei eingeschaltetem Gerät leuchtet die LED über den Ausgangsanschlüssen auf.
5. ⑤ Binärausgänge: Die Option „P" bietet vier zusätzliche Binärausgänge mit den Nummern 3, 4,
5 und 6. Jeder Binärausgang kann als Schließer- oder Öffnerkontakte konfiguriert werden und
stellt dem zu prüfenden Gerät die entsprechende Logik bereit. Die Binärausgänge 3 und 4 haben
einen AC-Nennwert von max. 400 V, Imax: 8 A, 2000 VA max. Schaltleistung und einen DC-
Nennwert von max. 300 V, Imax: 8 A, 80 Watt, mit einer Ansprechzeit: < 10 ms. Die
Binärausgänge 5 und 6 bieten Hochgeschwindigkeit und haben eine AC/DC-Nennspannung von
400 V Spitze, Imax: 1 A, mit einer Ansprechzeit von: < 1 ms typisch. Die programmierbare
Wartezeit liegt zwischen 1 Millisekunde und 10.000 Millisekunden. Eine LED direkt über den
Anschlüssen zeigt den Status des Kontakts an. EIN bedeutet geschlossen, AUS bedeutet
geöffnet. Die Geräte SMRT33/36 mit der Option N verfügen nicht über die zusätzlichen
Binärausgänge 3 bis 6.
293
Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker
auf der Frontplatte angeschlossen wird. Überprüfen Sie die
Eingangsspannung auf der Frontplatte, bevor Sie das Netzkabel an
die Stromquelle anschließen.
Ein Masseanschlusspunkt (Erdungspunkt) auf der Frontplatte des
Geräts dient als zusätzliche Schutzerdung.
