Megger STVI Benutzerhandbuch Seite 221

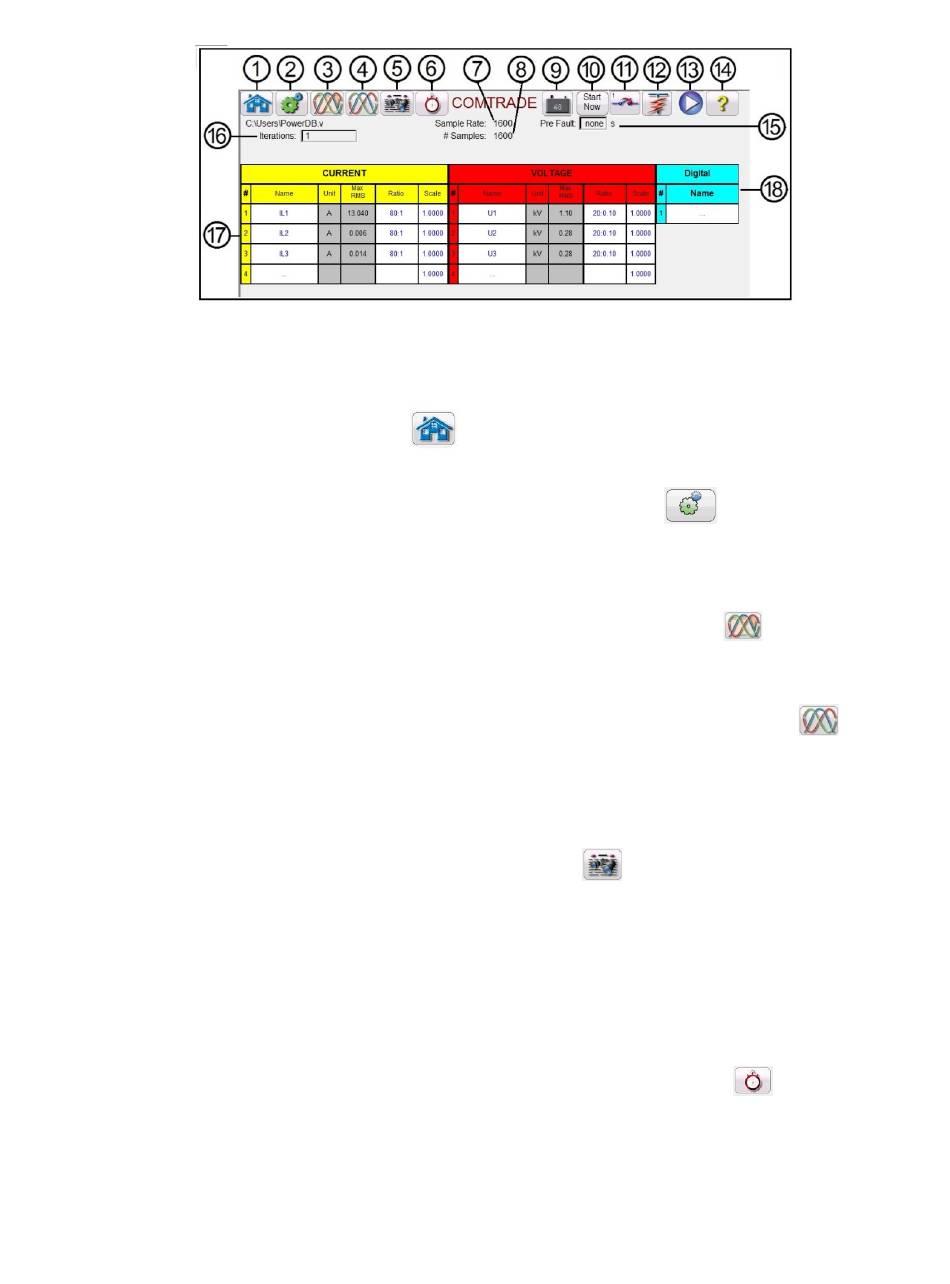

Abbildung 176 Beispiel für Messbildschirm COMTRADE-Wiedergabe
Im Folgenden finden Sie eine kurze Beschreibung der Schaltflächen und Felder, die im Dialogfeld
des COMTRADE-Messbildschirms verfügbar sind.
3.12.2.1 ① Schaltfläche „Home" (Start)
Durch Drücken der Startschaltfläche kehren Sie zum Bildschirm für manuelle Tests zurück.
3.12.2.2 ② Schaltfläche „System Configuration" (Systemkonfiguration)
Drücken Sie diese Taste, um zum Bildschirm „System Configuration" (Systemkonfiguration) zu
gelangen. Weitere Informationen zum Konfigurationsbildschirm finden Sie in Abschnitt 3.2.1
„Konfiguration".
3.12.2.3 ③ Schaltfläche „Open COMTRADE File" (COMTRADE-Datei öffnen)
Drücken Sie die Schaltfläche „Open COMTRADE File" (COMTRADE-Datei öffnen), um zum
Wellenform-Unterverzeichnis zu wechseln und eine COMTRADE-Datei auszuwählen.
3.12.2.4 ④ Schaltfläche „Change to Waveform View" (Wechsel zur Wellenformansicht)
Drücken Sie die Schaltfläche „Change to Waveform View" (Wechsel zur Wellenformansicht), um eine
Vorschau der COMTRADE-Wellenform anzuzeigen und weitere Anpassungen vorzunehmen, bevor
Sie die Wellenformen herunterladen und wiedergeben. Es wird empfohlen, die Wellenform vor der
Anwendung von Vorfehlerwerten anzuzeigen.
3.12.2.5 ⑤ Schaltfläche „Report Options" (Berichtsoptionen)
Wenn der Test abgeschlossen ist, drücken Sie die Schaltfläche „Report Options" (Berichtsoptionen).
Mit dieser Schaltfläche wird das aktuelle Prüfergebnis zum Bericht hinzugefügt. Außerdem wird der
Bericht angezeigt, und der Benutzer kann die Prüfung benennen, Grenzwerte, Kommentare oder
Mängel eingeben. Berichte können im internen STVI-Speicher gespeichert und über einen USB-Stick
auf PowerDB übertragen werden. Frühere Prüfergebnisse können geladen werden und mit der
Option „Retest" (Erneut prüfen) können Prüfungen mithilfe der gleichen Parameter wie in den
vorherigen Prüfungen wiederholt werden.
3.12.2.6 ⑥ Schaltfläche „Open Timer Settings" (Zeitgebereinstellungen öffnen)
Drücken Sie auf die Schaltfläche „Open Timer Config" (Timer-Konfiguration öffnen), um den
Bildschirm Timer Setup (Zeitgebereinrichtung) und die Bezeichnungen anzuzeigen. Der Benutzer
kann anzeigen und einstellen, an welcher Stelle der Zeitgeber startet und stoppt (siehe folgende
Abbildung).
221
:
:
:
:
:
:
Teil 81757
Rev 15; Datum: 06/2018
