1.3 Spannung - Stromgenerator (VIGEN) und Doppelstrommodule (DIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen
Ausgangskanäle angegeben. Die Spannungskanäle der Phasen 1, 2, 3 und 4 sind rot
gekennzeichnet. Die Stromkanäle der Phasen 1, 2, 3 und 4 sind gelb markiert. Das optionale
Doppelstrommodul umfasst zwei Stromkanäle der Phasen 5 und 6, ebenfalls mit gelber
Umrandung. Alle Ausgänge sind unabhängig von plötzlichen Änderungen der Netzspannung und
-frequenz und werden so geregelt, dass Änderungen der Lastimpedanz den Ausgang nicht
beeinflussen. Alle Verstärkerausgänge sind isoliert oder potenzialfrei. Die SMRT-Geräte können
optional mit den gemeinsamen Verstärkerrückleitungen bestellt werden, die mit dem
Masseanschluss verbunden sind.

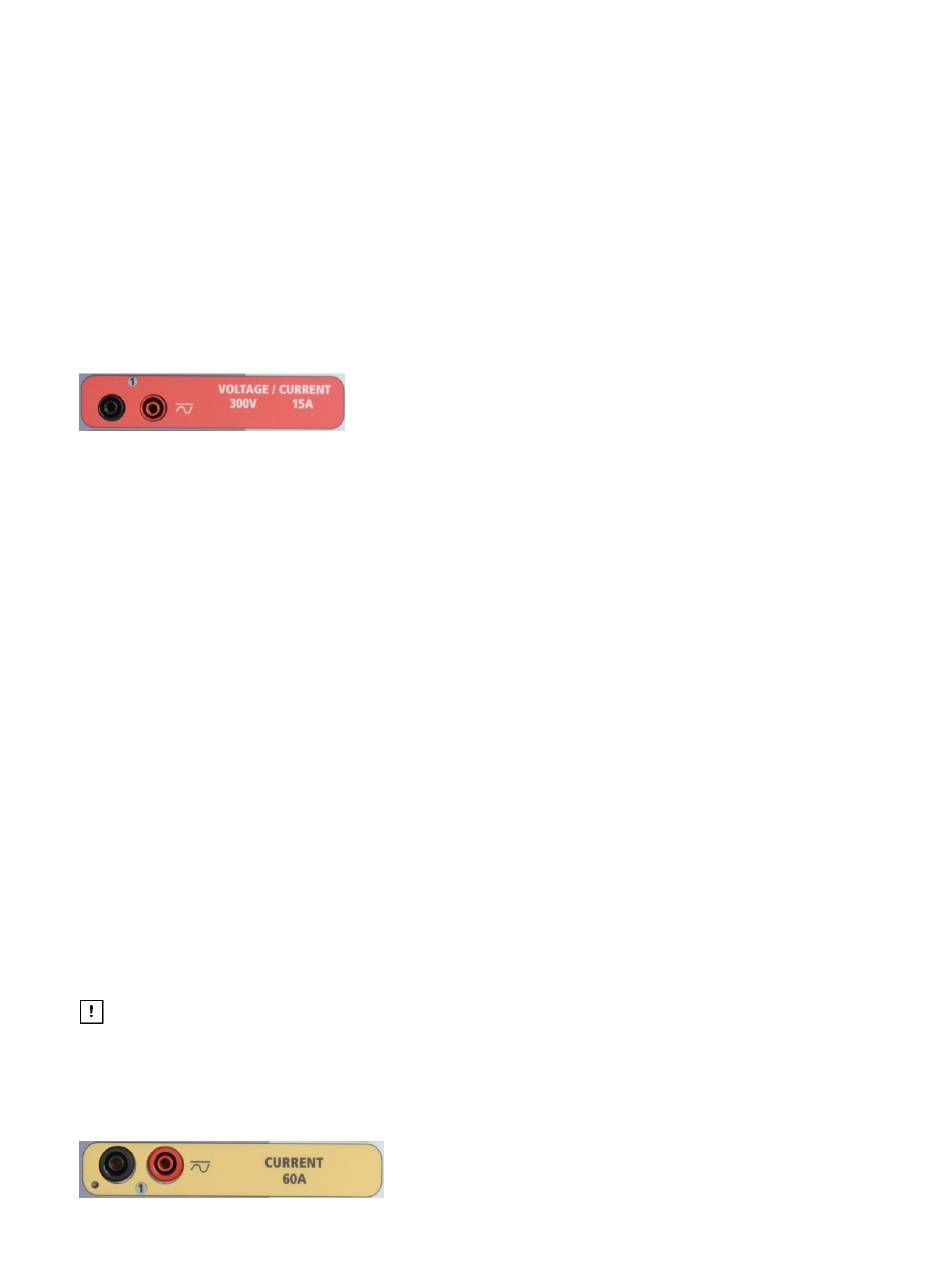

1.3.1. Konvertierbarer Spannungs-/Stromverstärker
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt
im 150-V-Bereich, um die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu
ermöglichen. Die folgenden Ausgänge sind vorhanden.
Spannungsbereich
30,00 V
150,00 V
300,00 V
Spannungsverstärker im Strommodus:
Der Spannungsverstärker kann in eine Stromquelle mit der folgenden Ausgangsleistung
umgewandelt werden. Die Bemessungen der Ausgangsleistung werden in Effektivwerten und
Spitzenleistungsbemessungen festgelegt.
Ausgangsstrom
5 Ampere
15 Ampere
Bei einem 4-Kanal- SMRT410D liefern konvertierbare Kanäle in Verbindung mit den vier
Hauptstromkanälen 8 Ströme. Wenn die Spannungsgeneratoren in Stromgeneratoren
umgewandelt werden, werden sie auf der Touchscreen-Anzeige als Stromphasen 5, 6, 7 und 8
angezeigt. Wenn das optionale Doppelstrommodul (DIGEN) installiert ist, werden die
konvertierbaren Kanäle mit den Stromphasen 7, 8, 9 und 10 beschriftet.
Der Ausgang des Spannungsverstärkers ist vor Kurzschlüssen geschützt und thermisch
geschützt gegen anhaltende Überlasten. Bei einem Kurzschluss oder einer thermischen
Überlastung schaltet sich der Verstärker automatisch aus. Dem Benutzer wird eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt.
1.3.2. Stromverstärker
Leistung/Strom (max.)
150 VA bei 5,0 A
150 VA konstante Ausgangsleistung von 30 bis 150 Volt
150 VA bei 0,5 A
Leistung
150 VA (212 Spitze)
120 VA
Max V
30,0 Veff dauerhaft
8,0 Veff 1,5 Sek.
402
Arbeitszyklus
