Im Folgenden finden Sie Beschreibungen der Registerkarte „MGC View" (MGC-Ansicht)

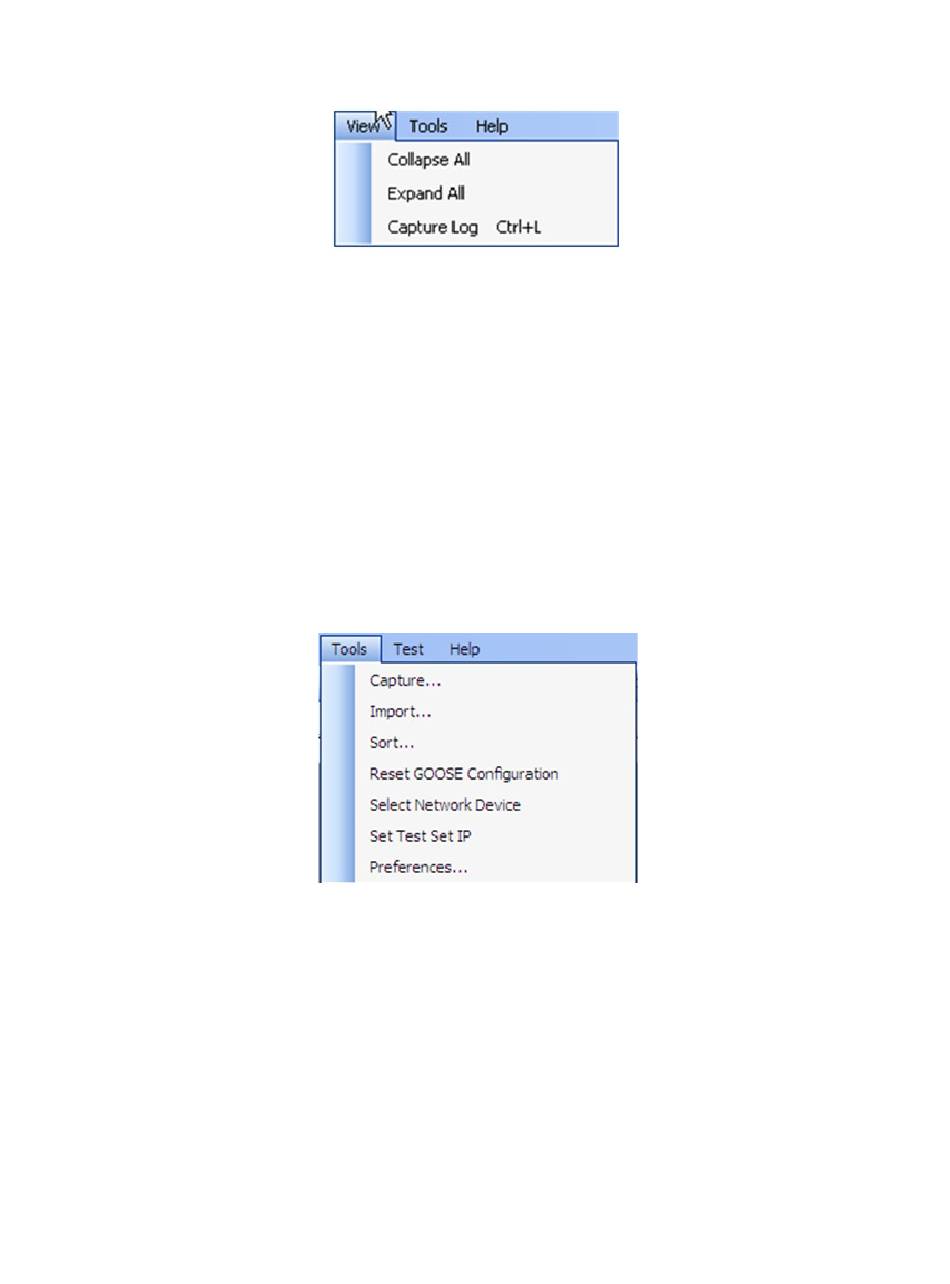

Abbildung 205Menü der Registerkarte „View" (Ansicht)
3.15.2.3.1 „Collapse All" (Alles ausblenden)
Wenn eine GOOSE-Meldung eingeblendet wird, blendet dieser Befehl alle GOOSE-Meldungen aus.
3.15.2.3.2 „Expand All" (Alle erweitern)
Mit diesem Befehl werden alle Eigenschaften der GOOSE-Meldungen angezeigt.
3.15.2.3.3 „Open Log" (Protokoll öffnen)
In diesem Menü kann der Benutzer die Protokolldatei mit allen Benutzer- und MGC-Vorgängen anzeigen.
3.15.2.4 Registerkarte „Tools" (Extras)
Im Folgenden werden die Registerkarten des Menüs „Tools" (Extras) beschrieben
Abbildung206 Menü der Registerkarte „Tools" (Extras)
3.15.2.4.1 „Capture" (Erfassen)
Mit diesem Befehl werden GOOSE-Meldungen von einem Netzwerkgerät erfasst. Dadurch wird das
Fenster „Select network interface" (Netzwerkschnittstelle auswählen) (Ethernet-Anschluss) geöffnet,
wenn zuvor in dieser Sitzung keine Schnittstelle ausgewählt wurde.
3.15.2.4.2 „Import" (Importieren)
Verwenden Sie diese Option, um GOOSE-Meldungen aus einer SCL-Typdatei zu importieren. Diese
Dateien haben die Erweiterung .SCD, .CID oder .ICD (IEC 61850 Standard, Edition 1). Dadurch wird ein
Suchfenster geöffnet, in dem Sie eine SCL-Datei zum Öffnen auswählen können.
3.15.2.4.3 „Sort" (Sortieren)
Sortieren
