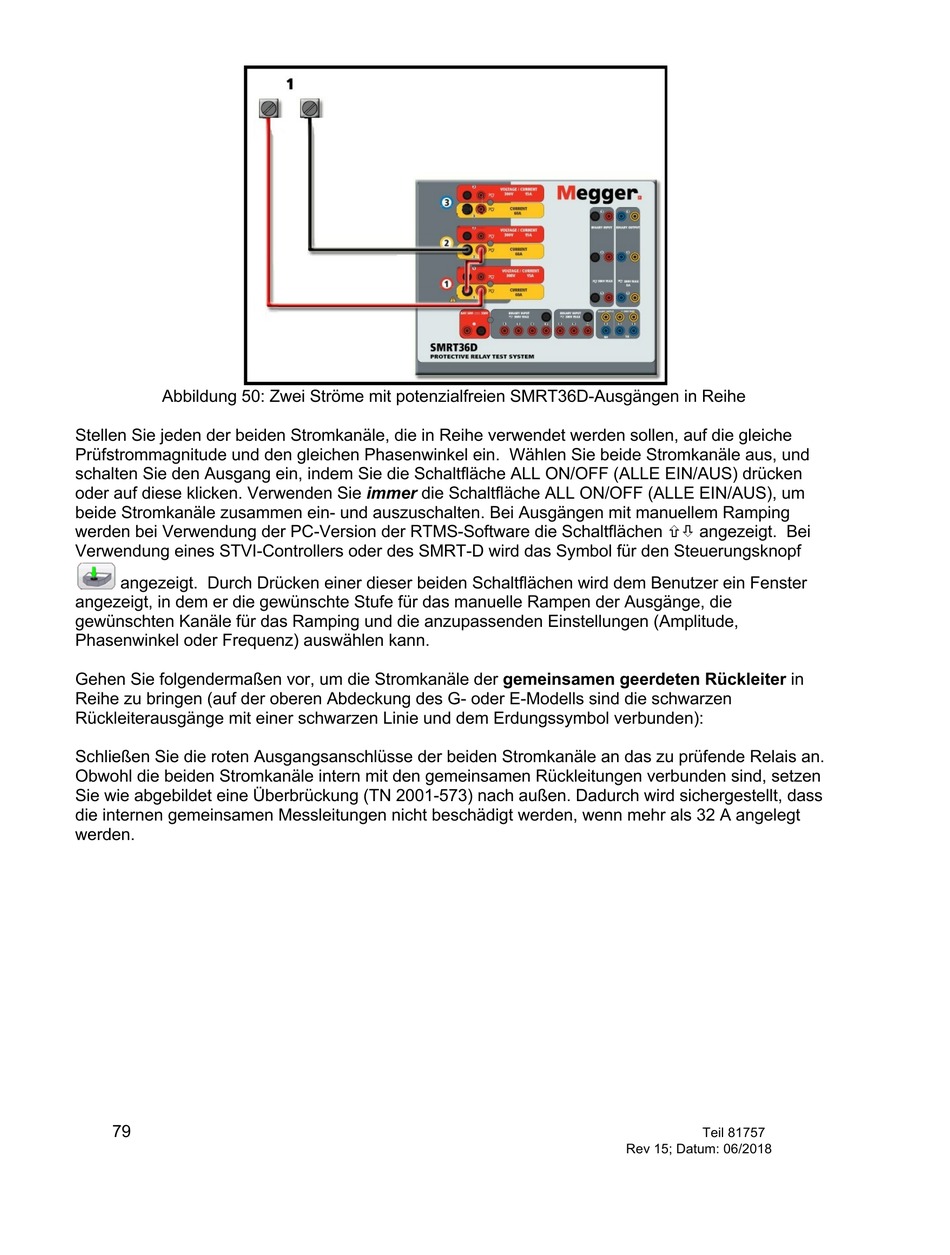

Abbildung 50: Zwei Ströme mit potenzialfreien SMRT36D-Ausgängen in Reihe
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude und den gleichen Phasenwinkel ein. Wählen Sie beide Stromkanäle aus, und
schalten Sie den Ausgang ein, indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS) drücken
oder auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS), um
beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping
werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen ñò angezeigt. Bei
Verwendung eines STVI-Controllers oder des SMRT-D wird das Symbol für den Steuerungsknopf
angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster
angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen der Ausgänge, die
gewünschten Kanäle für das Ramping und die anzupassenden Einstellungen (Amplitude,
Phasenwinkel oder Frequenz) auswählen kann.
Gehen Sie folgendermaßen vor, um die Stromkanäle der gemeinsamen geerdeten Rückleiter in
Reihe zu bringen (auf der oberen Abdeckung des G- oder E-Modells sind die schwarzen
Rückleiterausgänge mit einer schwarzen Linie und dem Erdungssymbol verbunden):
Schließen Sie die roten Ausgangsanschlüsse der beiden Stromkanäle an das zu prüfende Relais an.
Obwohl die beiden Stromkanäle intern mit den gemeinsamen Rückleitungen verbunden sind, setzen
Sie wie abgebildet eine Überbrückung (TN 2001-573) nach außen. Dadurch wird sichergestellt, dass
die internen gemeinsamen Messleitungen nicht beschädigt werden, wenn mehr als 32 A angelegt
werden.
