entsprechenden Schließ- und Auslösezeiten für den Leistungsschalter in die dafür vorgesehenen
Fenster ein. Der Generatormodus ist auf „Linear Mode" (Linearer Modus) eingestellt. Im linearen
Modus werden die Systemausgänge mithilfe der Befehle dv/dt und df/dt gesteuert.
3.10.3 ③ Einstellungen für Synchronisierungseigenschaften
Geben Sie die Relaiseinstellungen in die dafür vorgesehenen Fenster ein. Die Maximal- und
Minimalwerte stellen die Differenz zwischen den Referenzwerten von System 1 und den Prüfwerten
von System 2 dar. Die Toleranzwerte basieren normalerweise auf den technischen Daten der Relais.
3.10.4 ④ Prüfparameter
Wenn für das Relais Vorfehlerwerte angewendet werden müssen, bevor der Test gestartet wird,
drücken oder klicken Sie auf die Schaltfläche „Inject Prefault" (Vorfehler anwenden) und wählen Sie
„Yes" (Ja) aus. Wie bereits erwähnt werden die Systemausgänge im linearen Modus mithilfe der
Befehle dv/dt und df/dt gesteuert. Geben Sie basierend auf den Relaiseinstellungen die
entsprechende Änderungsrate für Volt / Sekunde und Hz / Sekunde ein.
3.10.5 Auswahlbildschirm für die Prüfung der Synchronisatoreigenschaften
Nachdem Sie alle Einstellungswerte eingegeben haben, drücken oder klicken Sie auf die grüne
Häkchenschaltfläche, um zum Testauswahlbildschirm zu gelangen. Auf dem Testauswahlbildschirm
kann der Benutzer zwischen drei verschiedenen Tests wählen: Schnelltest, Dynamischer Test und
Nullpunkttest. Alternativ kann der Benutzer eigene Prüflinien erstellen, indem er auf dem
Messbildschirm zuerst außerhalb und dann innerhalb der Eigenschaft klickt.

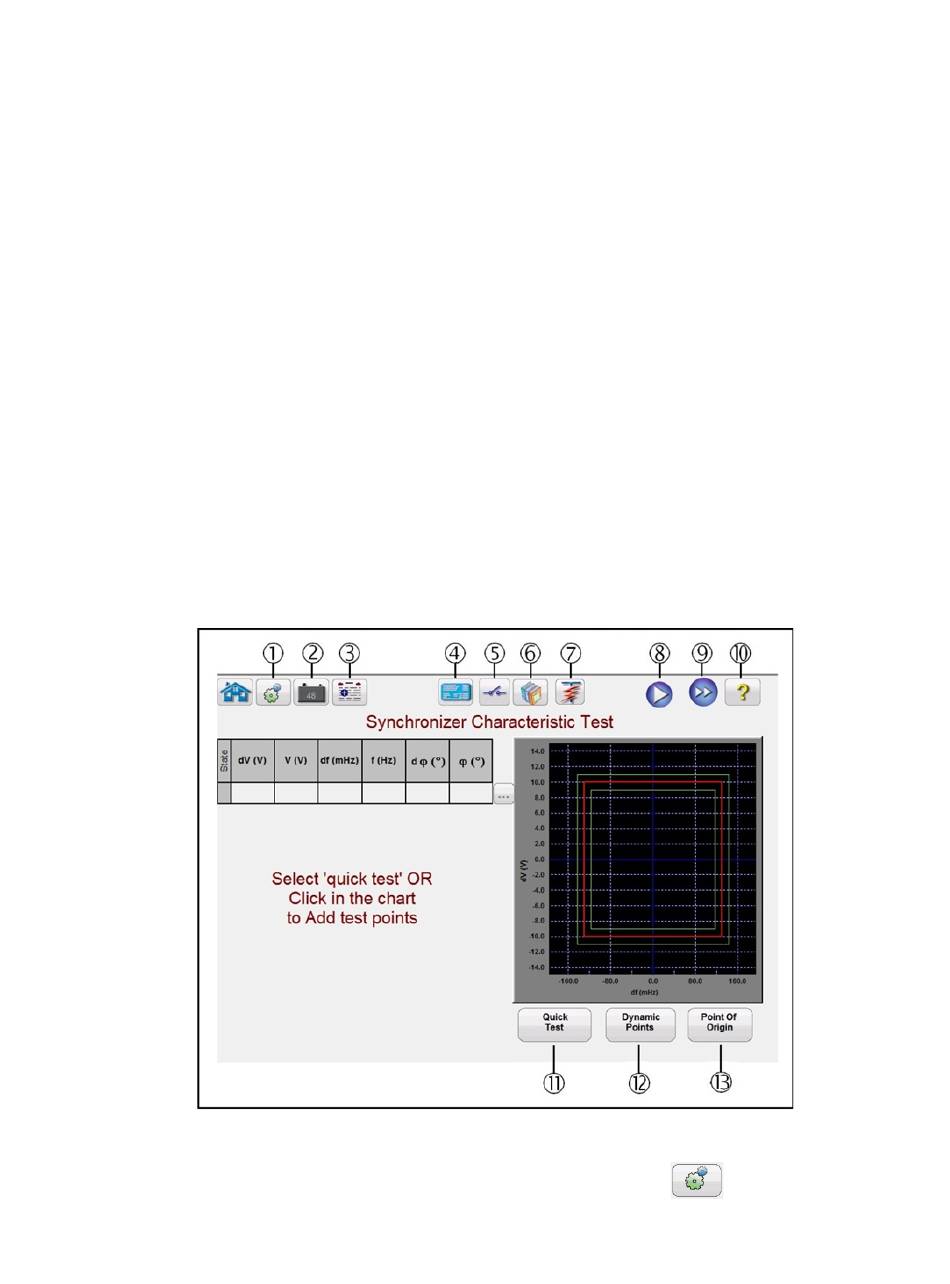

Abbildung 161: Auswahlbildschirm für die Prüfung der Synchronisatoreigenschaften
3.10.5.1 ①: Schaltfläche „System Configuration" (Systemkonfiguration)
