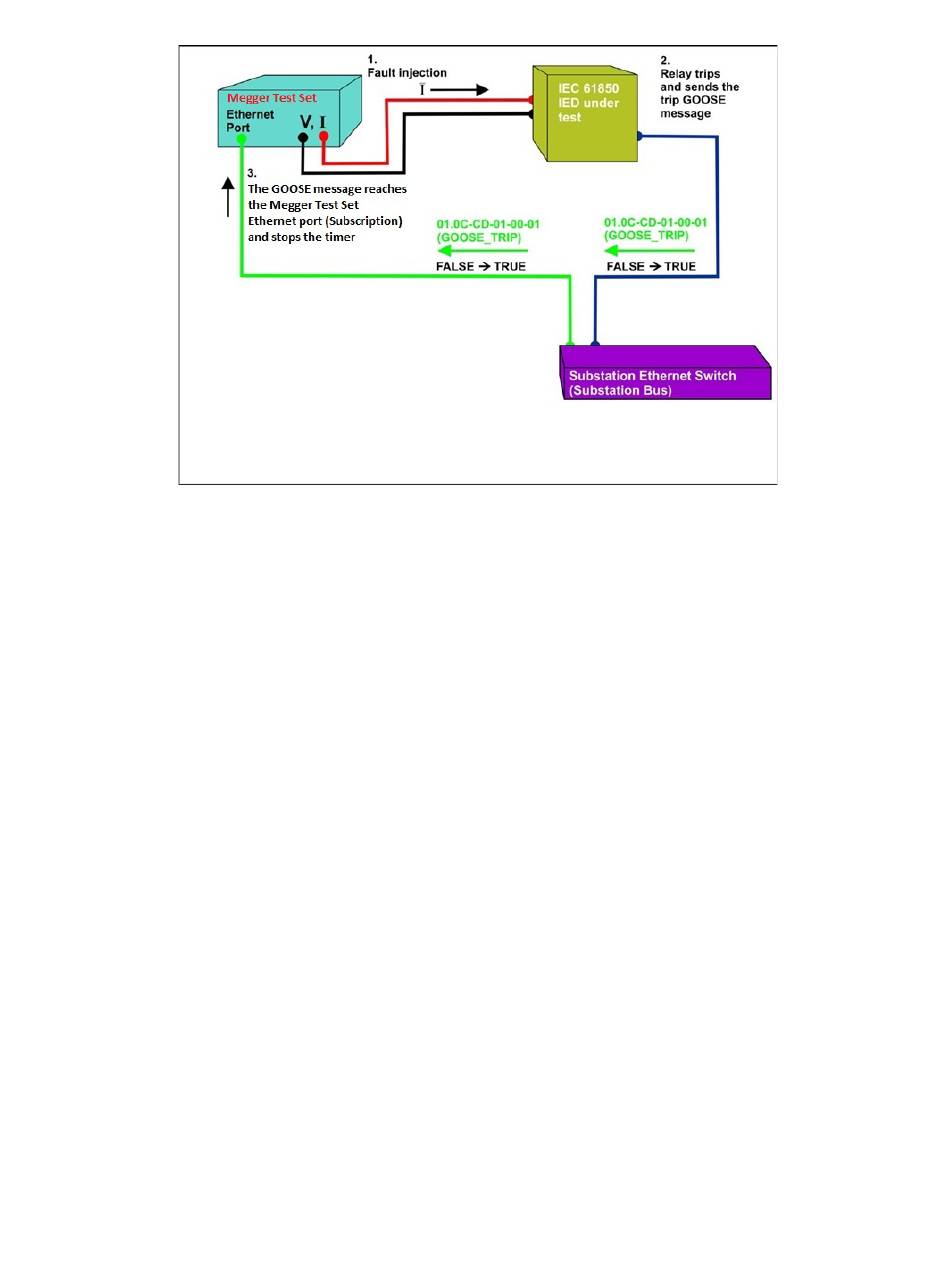

Abbildung201: Auslösetest eines IEC 61850-IED mit der IEC 61850 GOOSE-Schnittstelle
3.15.1.1 IEC 61850 Relaisprüfung - Allgemeine Beschreibung
Das Megger-Relaisprüfsystem ist an den IEC 61850-Stationsbus (oder direkt an den Ethernet-Anschluss
des Relais) angeschlossen und so programmiert, dass die GOOSE-Auslösemeldung des getesteten IED
einem ausgewählten Binäreingang zugeordnet wird. Der zugeordnete Binäreingang ist so programmiert,
dass er den Zeitgeber des Megger-Prüfsets stoppt. Diese letzte Aktion erfolgt über die RTMS-Software.
Für die Prüfung von IEC 61850-Relaisanwendungen, bei denen das Schutzrelais ein externes Signal
benötigt, um Schutzfunktionen bereitzustellen (z. B. externer Direktauslösungsbefehl, externer
automatischer Wiederanlauf oder Unterbrecherausfallstart), ist es erforderlich, das IEC 61850-Relais mit
einer GOOSE-Meldung zu „aktivieren". Das an den IEC 61850-Stationsbus angeschlossene Megger-
Relaisprüfset ist jetzt so programmiert, dass ein Binärausgang einer definierten GOOSE-Meldung
zugeordnet wird, die vom SMRT oder FREJA 5xx veröffentlicht wird. Das Testset aktiviert seinen
Binärausgang, wenn der Test dies erfordert. Dies bedeutet, dass der Status der GOOSE-Meldung von „0"
(falsch) in „1" (wahr) geändert wird. In der Praxis werden beide Anwendungen (Veröffentlichung einer
GOOSE-Meldung und Abonnement einer GOOSE-Meldung) häufig gleichzeitig verwendet.
