3.1.20.1.4.3 Schaltfläche Compensation (Kompensation): Diese Schaltfläche wird nur angezeigt,
wenn Sie den Fehlertyp „Phase-zu-Erde" auswählen. Drücken oder klicken Sie auf die Schaltfläche
„Compensation Mode" (Kompensationsmodus), um das Auswahlmenü zu öffnen. Es stehen drei
Arten von Kompensationsformeln zur Verfügung: KN, Z0/Z1 und RE/RL XE/XL. Der
Kompensationsfaktor KN ist eine komplexe Zahl, die zur Angabe der Impedanz der Erdrückführung
ZN in Bezug auf die Reichweiteneinstellung der Mitimpedanz Z1 verwendet wird. Dieser Faktor wird
wie folgt berechnet:
KN = ZN / Z1 = (Z0 - Z1) / (3Z1)
Dabei gilt: Z0 ist die polare Nullimpedanz-Reichweite der Zone
Z0/Z1 Verhältnis = das komplexe Verhältnis von Z0/Z1, auch bezeichnet als K0=Z0/Z1
RERL XEXL sind ein Paar skalarer Faktoren. Diese Faktoren wirken sich auf die ohmsche
Reichweite bzw. die reaktive Reichweite einiger Polygoneigenschaften aus. Sie werden wie folgt
berechnet:
RERL = (R0/R1 – 1)/3
XEXL = (X0/X1 – 1)/3
Dabei gilt:
R1 = Realteil von Z1
X1 = Imaginärteil von Z1
R0 = Realteil von Z0
X0 = Imaginärteil von Z0
3.1.20.1.5 Schaltfläche Symmetrical Mode (Symmetrischer Modus): Drücken oder klicken Sie auf
die Schaltfläche „Symmetrical Mode" (Symmetrischer Modus), um den Bildschirm für die Einstellung
der symmetrischen Eingänge aufzurufen (siehe folgende Abbildung).

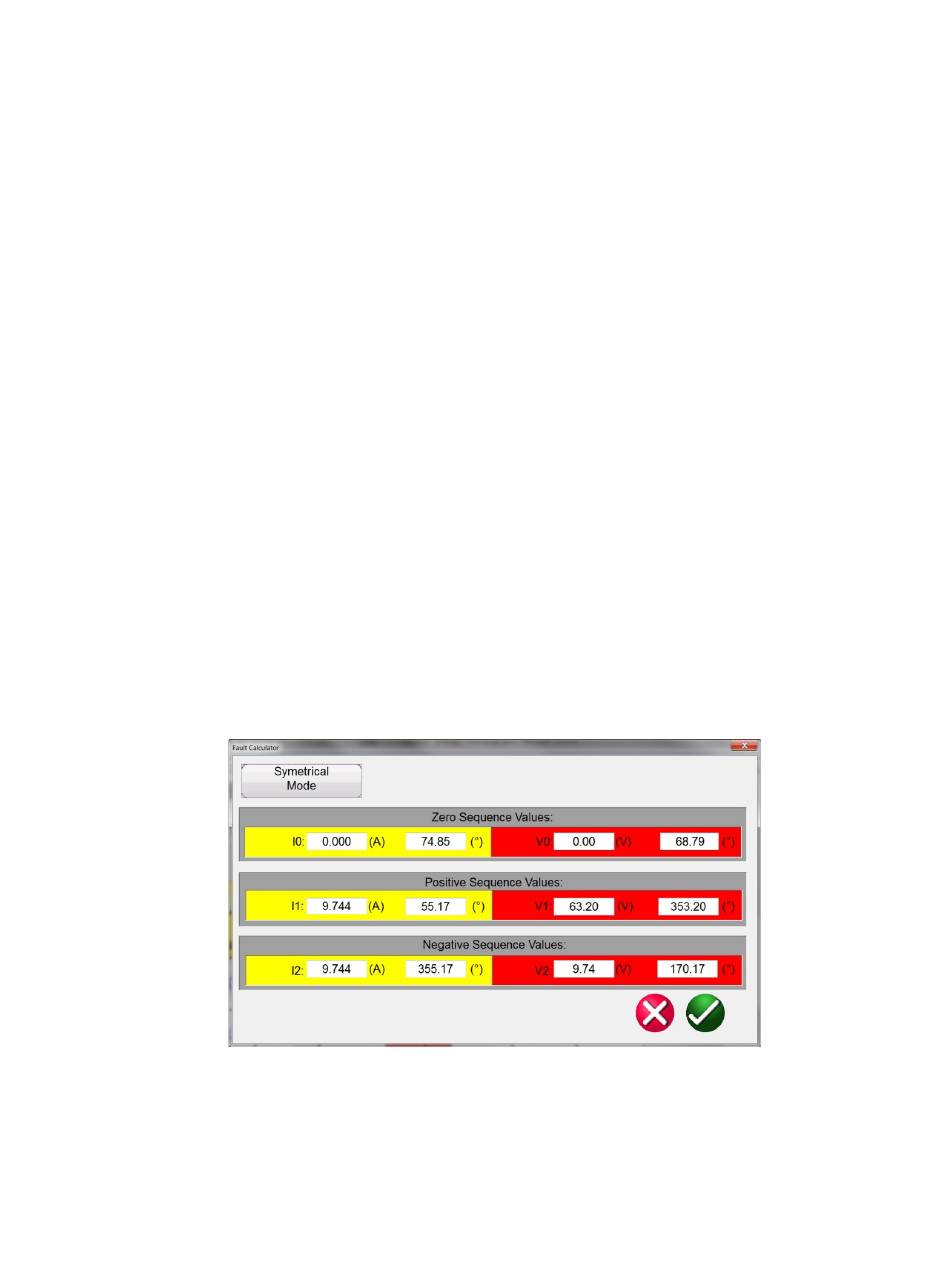

Abbildung 393: Bildschirm zur Einstellung der symmetrischen Eingänge
Um unsymmetrische Fehlerbedingungen zu simulieren, kann ein Satz dreiphasiger unsymmetrischer
Ströme oder Spannungen in drei Sätze symmetrischer Komponenten mit positiven, negativen und
Nullsequenzwerten aufgelöst werden. Nullsequenzströme und -spannungen treten als Ergebnis eines
Phase-zu-Erdung-Fehlers im System auf. Bei der Prüfung der Nullsequenz geben Sie den Wert für
den Nullsequenzstrom oder die Nullsequenzspannung in das obige Fenster ein. Nach der Rückkehr
