Der Benutzer kann auf das Fenster „IRIG-B Time for Test" (IRIG-B-Zeit für Test) klicken oder
drücken und eine geeignete Zeit eingeben, um den Test zu starten, oder auf eine der beiden
Zeiteinstellungsschaltflächen klicken, um die Startzeit automatisch auf +1 oder +5 Minuten in der
Zukunft einzustellen. Es ist wichtig, dass beide Prüfsysteme auf die gleiche Startzeit eingestellt sind.
Wenn die IRIG-B-Startzeit erreicht ist, beginnt die Prüfung.

3.14.1.3 Warten auf Kontakt

Die Option „Wait Contact" (Warten auf Kontakt) ist ähnlich wie „Wait IRIG-B" (Warten auf IRIG-B). Sie
kann verwendet werden, um den Test von einem externen potenzialfreien Kontakt aus zu starten, z. B.
bei älteren GPS-Geräten. Die Verzögerung nach Auslösung ist ähnlich wie oben beschrieben.
3.15 IEC 61850 Megger GOOSE Konfigurator (MGC)
Die Megger GOOSE Configurator-Software (MGC) ermöglicht die Zuordnung der binären Ein- und
Ausgänge des SMRT- oder Freja 5xx-Prüfsets zu den gewünschten GOOSE-Meldungen. Die GOOSE-
Meldungen werden aus verfügbaren SCL-Dateien (Substation Configuration Language) gelesen oder
werden automatisch erkannt, indem das Umspannnetzwerk nach verfügbaren veröffentlichten GOOSE-
Meldungen durchsucht wird. Dieser Suchvorgang wird als GOOSE „Sniffing" bezeichnet. Der MGC bietet
außerdem erweiterte Aufgaben zur Fehlerbehebung im Netzwerk, z. B. den Vergleich der im Netzwerk
verfügbaren GOOSE-Meldungen mit den in den SCL-Dateien mit der GOOSE MERGE/COMPARE-
Funktion beschriebenen GOOSE-Meldungen. Auch für Factory Acceptance Tests (FAT) in IEC 61850-
Umspannwerken ist er ein leistungsstarkes Tool für die Validierung der horizontalen
Kommunikationsbeschreibung (GOOSE) in der mitgelieferten SCD-Datei. Diese Art der Überprüfung wird
auch als GOOSE-Konsistenzprüfung bezeichnet.
Eine SCL-Datei ist eine XML-Datei (Extensible Markup Language), die die in einem IEC 61850-
Umspannwerk verfügbaren IEDs beschreibt (SCD-Datei) oder die Beschreibung eines einzelnen IEC
61850-Gerät (ICD, CID-Dateien) liefert. In der SCL-Datei sind mehrere IEC 61850-Informationen
verfügbar (logische IED-Knoten, die von IEDs gesendeten und empfangenen GOOSE-Meldungen,
Berichtsinformationen für SCADA usw.).

3.15.1 Beschreibung der GOOSE-Meldung

Goose ist ein Akronym für Generic Object Oriented System Event (GOOSE). Eine „GOOSE-Meldung" ist
eine beabsichtigte Vereinfachung. In Wirklichkeit handelt es sich bei der GOOSE-Meldung um einen
digitalen Frame (Meldung), die eine Vielzahl von Informationen enthält, z. B. das Dataset. Ein Dataset
kann verschiedene Informationen enthalten, z. B. reelle Werte (analoge GOOSE-Informationen wie den
RMS-Wert einer gemessenen Menge), ganzzahlige Werte (z. B. die BCD-Position eines
Netztransformatorstufenschalters), boolesche Werte (GOOSE-Einzelpunktinformationen wie das
Auslösesignal vom Schutzrelais) und 2-Bit-Zeichenketteninformationen (GOOSE-
Doppelpunktinformationen wie die Position des Leistungsschalters). Der MGC ermöglicht die Zuordnung
der binären Informationen des Datensets (Einzelpunkt und Doppelpunkt) zu den Binäreingängen und
Binärausgängen des Megger-Relaisprüfsets.
238

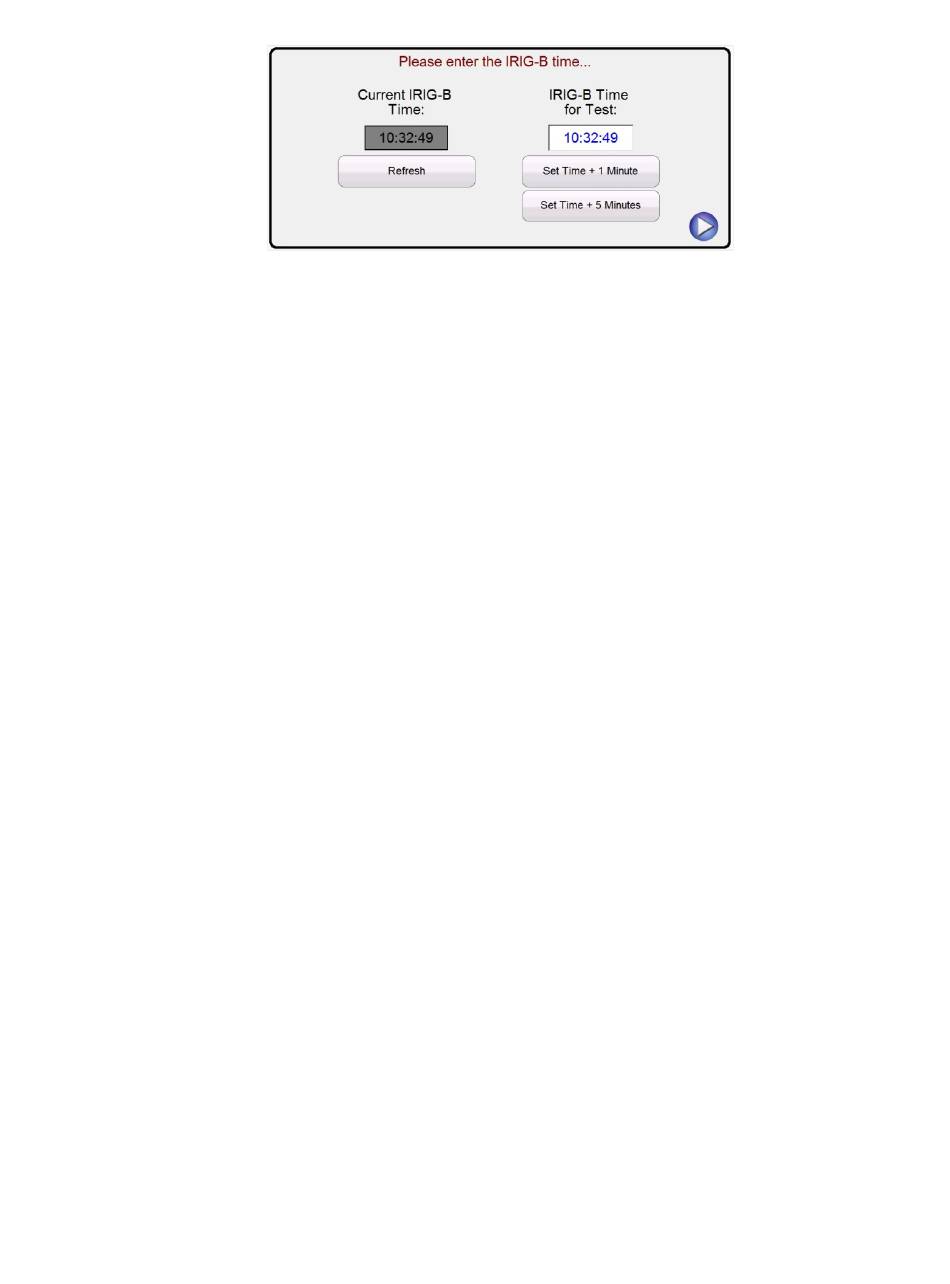

Abbildung 200: Einstellen der IRIG-B-Triggerzeit
