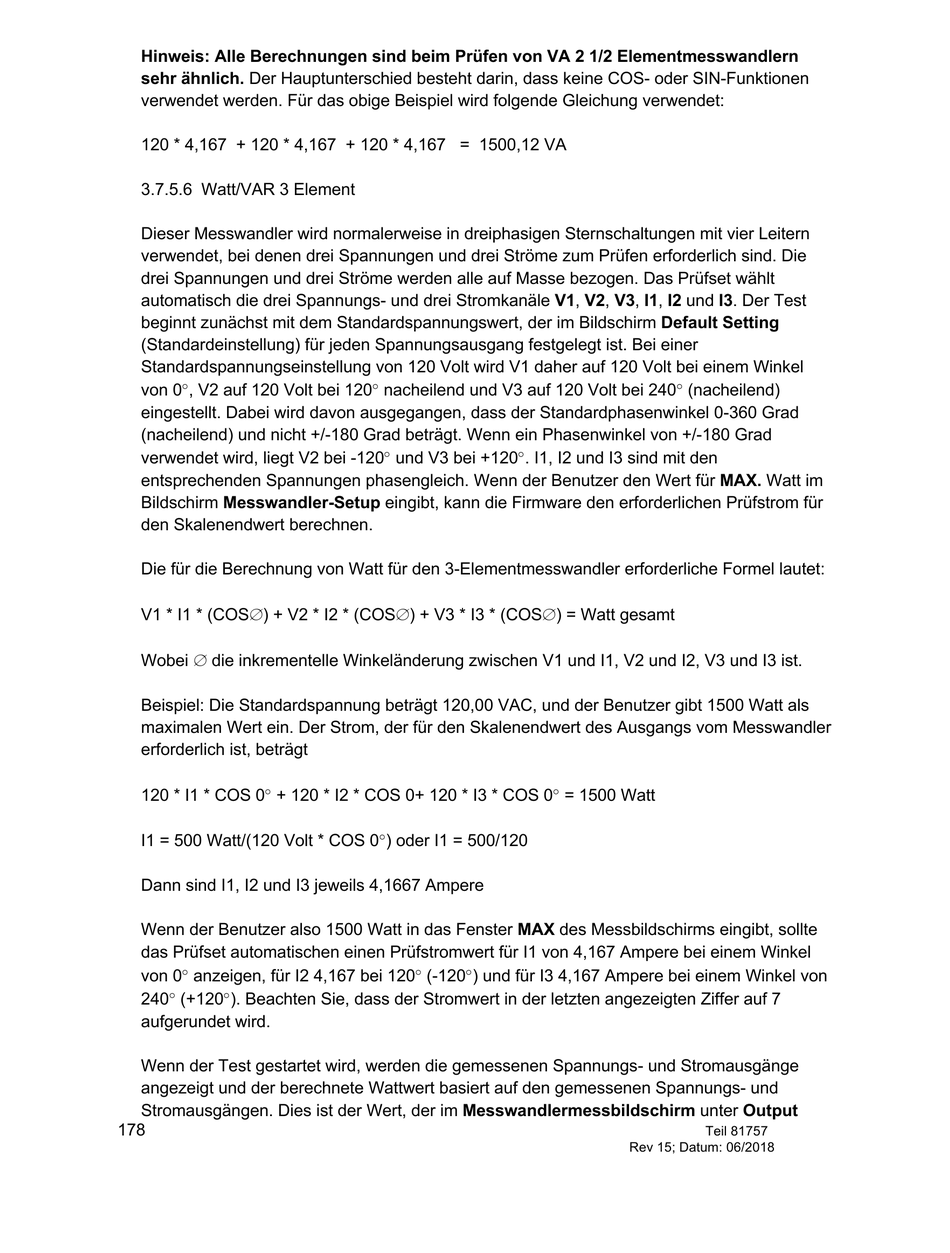

Hinweis: Alle Berechnungen sind beim Prüfen von VA 2 1/2 Elementmesswandlern
sehr ähnlich. Der Hauptunterschied besteht darin, dass keine COS- oder SIN-Funktionen
verwendet werden. Für das obige Beispiel wird folgende Gleichung verwendet:
120 * 4,167 + 120 * 4,167 + 120 * 4,167 = 1500,12 VA
3.7.5.6 Watt/VAR 3 Element
Dieser Messwandler wird normalerweise in dreiphasigen Sternschaltungen mit vier Leitern
verwendet, bei denen drei Spannungen und drei Ströme zum Prüfen erforderlich sind. Die
drei Spannungen und drei Ströme werden alle auf Masse bezogen. Das Prüfset wählt
automatisch die drei Spannungs- und drei Stromkanäle V1, V2, V3, I1, I2 und I3. Der Test
beginnt zunächst mit dem Standardspannungswert, der im Bildschirm Default Setting
(Standardeinstellung) für jeden Spannungsausgang festgelegt ist. Bei einer
Standardspannungseinstellung von 120 Volt wird V1 daher auf 120 Volt bei einem Winkel
von 0°, V2 auf 120 Volt bei 120° nacheilend und V3 auf 120 Volt bei 240° (nacheilend)
eingestellt. Dabei wird davon ausgegangen, dass der Standardphasenwinkel 0-360 Grad
(nacheilend) und nicht +/-180 Grad beträgt. Wenn ein Phasenwinkel von +/-180 Grad
verwendet wird, liegt V2 bei -120° und V3 bei +120°. I1, I2 und I3 sind mit den
entsprechenden Spannungen phasengleich. Wenn der Benutzer den Wert für MAX. Watt im
Bildschirm Messwandler-Setup eingibt, kann die Firmware den erforderlichen Prüfstrom für
den Skalenendwert berechnen.
Die für die Berechnung von Watt für den 3-Elementmesswandler erforderliche Formel lautet:
V1 * I1 * (COSÆ) + V2 * I2 * (COSÆ) + V3 * I3 * (COSÆ) = Watt gesamt
Wobei Æ die inkrementelle Winkeländerung zwischen V1 und I1, V2 und I2, V3 und I3 ist.
Beispiel: Die Standardspannung beträgt 120,00 VAC, und der Benutzer gibt 1500 Watt als
maximalen Wert ein. Der Strom, der für den Skalenendwert des Ausgangs vom Messwandler
erforderlich ist, beträgt
120 * I1 * COS 0° + 120 * I2 * COS 0+ 120 * I3 * COS 0° = 1500 Watt
I1 = 500 Watt/(120 Volt * COS 0°) oder I1 = 500/120
Dann sind I1, I2 und I3 jeweils 4,1667 Ampere
Wenn der Benutzer also 1500 Watt in das Fenster MAX des Messbildschirms eingibt, sollte
das Prüfset automatischen einen Prüfstromwert für I1 von 4,167 Ampere bei einem Winkel
von 0° anzeigen, für I2 4,167 bei 120° (-120°) und für I3 4,167 Ampere bei einem Winkel von
240° (+120°). Beachten Sie, dass der Stromwert in der letzten angezeigten Ziffer auf 7
aufgerundet wird.
Wenn der Test gestartet wird, werden die gemessenen Spannungs- und Stromausgänge
angezeigt und der berechnete Wattwert basiert auf den gemessenen Spannungs- und
Stromausgängen. Dies ist der Wert, der im Messwandlermessbildschirm unter Output
