⑥ Binäreingänge: Die P-Option bietet acht zusätzliche, unabhängige, galvanisch getrennte
6.
Start/Stopp- oder Überwachungsschaltungen (nummeriert von 3 bis 10) zur Überwachung des
Betriebs von Relaiskontakten oder der SCR-Auslösung. Für jedes Eingangselement ist eine
Durchgangsleuchte vorhanden. Wenn Durchgang gemessen oder Spannung angelegt wird,
leuchtet die Lampe. Zusätzlich zur Funktion als spannungsführende/spannungslose Kontakte
können die Binäreingänge auch für das Triggern von Binärausgangssequenz(en) programmiert
werden. Binäreingänge können auch mithilfe der Booleschen Logik für komplexere Simulationen
von Energieversorgungsnetzen programmiert werden. Die Binäreingänge sind für einen
Spannungsbereich von 5 bis 300 VAC oder 5 bis 250 VDC oder potenzialfreie Schließer-
/Öffnerkontakte bemessen. Die Geräte SMRT33/36 mit der Option N verfügen nicht über die
zusätzlichen Binäreingänge 3 bis 10.
1.2 Eingangsleistung
Die Eingangsspannung kann zwischen 100 und 240 VAC,± 10 %, 50/60 Hertz liegen. Die maximale
Eingangsleistung beträgt 1800 VA. Der Eingang ist durch einen EIN/AUS-Schalter/Leistungsschalter
geschützt.
1.2.1.

Eingangsnetzkabel

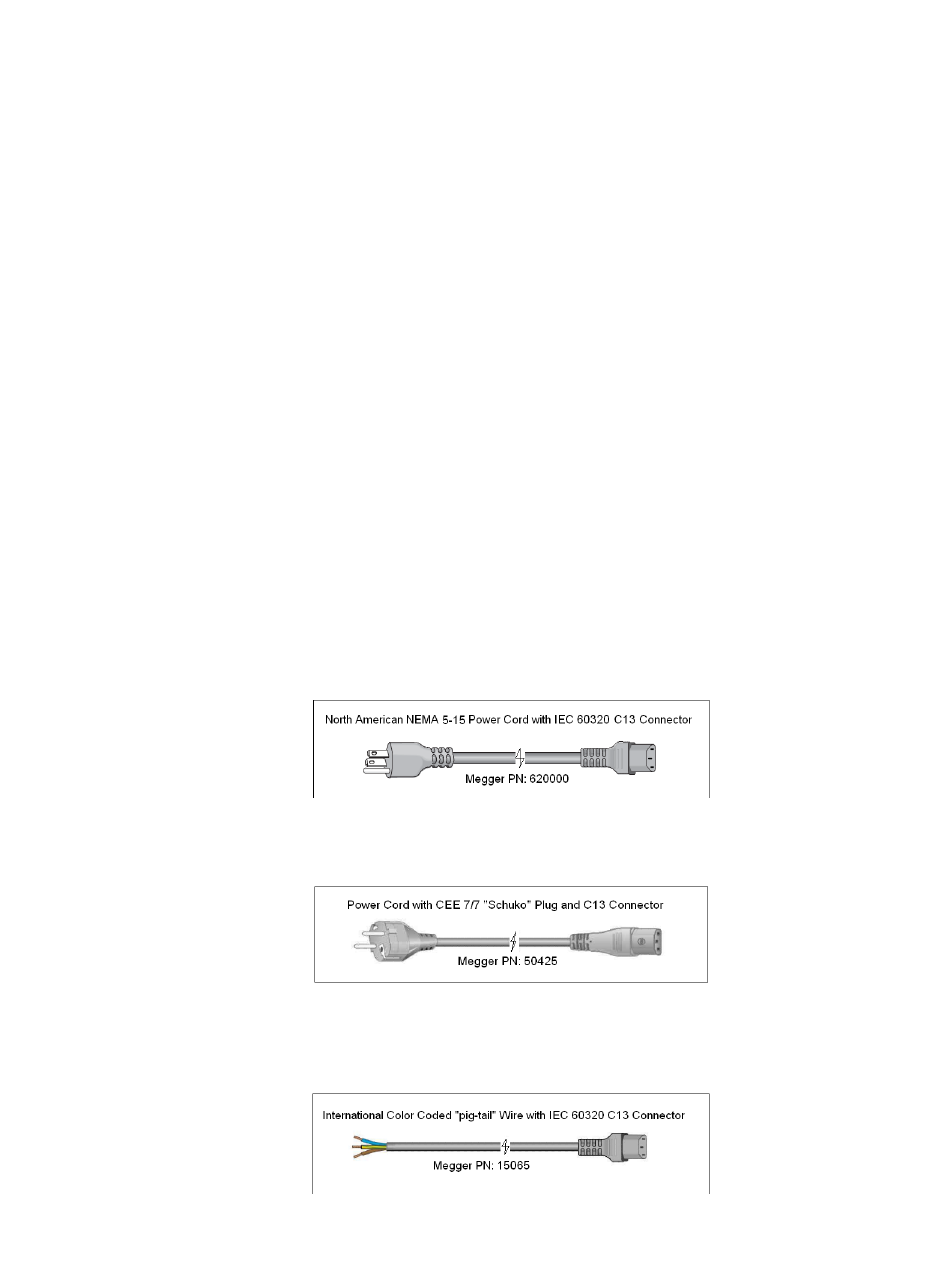

Je nach Land kann das Netzkabel mit einem NEMA 5-15-Stecker, einem Schuko-Stecker CEE 7/7 mit
zwei Kontakten, mit international farbkodierten Pigtail-Drähten (hellblau, braun und grün mit gelbem
Streifen) geliefert werden, wobei die Isolierummantelung zur Installation des entsprechenden Steckers
abisoliert ist. Zudem ist ein spezielles Netzkabel für Großbritannien erhältlich.
Modell SMRT33/36
Modell SMRT33/36
Modell SMRT33/36
geliefert. Das Kabel, Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden
Stecker vorbereitet (länderabhängig). Es gelten die folgenden Farben: Braun = Phase, Blau =
294
X0XXXXAXXX wird mit einem Netzkabel für Nordamerika (Teilenummer
620000) geliefert.
X0XXXXEXXX wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer
50425) geliefert.
I
X0XXXX XXX wird mit einem Netzkabel mit internationaler Farbcodierung
Neutralleiter und Grün/Gelb = Schutzleiter.
