„Bestanden"-Bewertung in der Testtabelle angezeigt und der Test geht zur nächsten Prüflinie
über. Wenn der Prüfpunkt außerhalb der zulässigen Toleranz liegt, erscheint ein rotes X, und
der Fehlerwert in Prozent wird in der Testtabelle mit der „Nicht bestanden"-Bewertung
angezeigt.
2. Drücken Sie zum Anzeigen des Prüfungsergebnisses die Schaltfläche „Report Options"
(Berichtsoptionen)
3.9.2.4.1 Merkmals-Shot-Test
Der Merkmals-Shot-Test ähnelt der Steigungsprüfung. Anstatt jedoch Prüflinien zu zeichnen, klickt der
Benutzer einfach über und unter der Kennlinie.
Erstellen von Prüfpunkten
Nach Auswahl des Merkmals-Shot-Test wird der Bildschirm „Slope Test" (Steigungsprüfung) geöffnet, der
die grafische Darstellung der Steigungscharakteristik des Relais enthält. Klicken Sie zum Erstellen von
Prüfpunkten in das Merkmalsfenster über und unter der Steigungscharakteristik . Das folgende Beispiel
zeigt sechs Prüfpunkte, drei oberhalb und drei unterhalb der Steigungslinie.

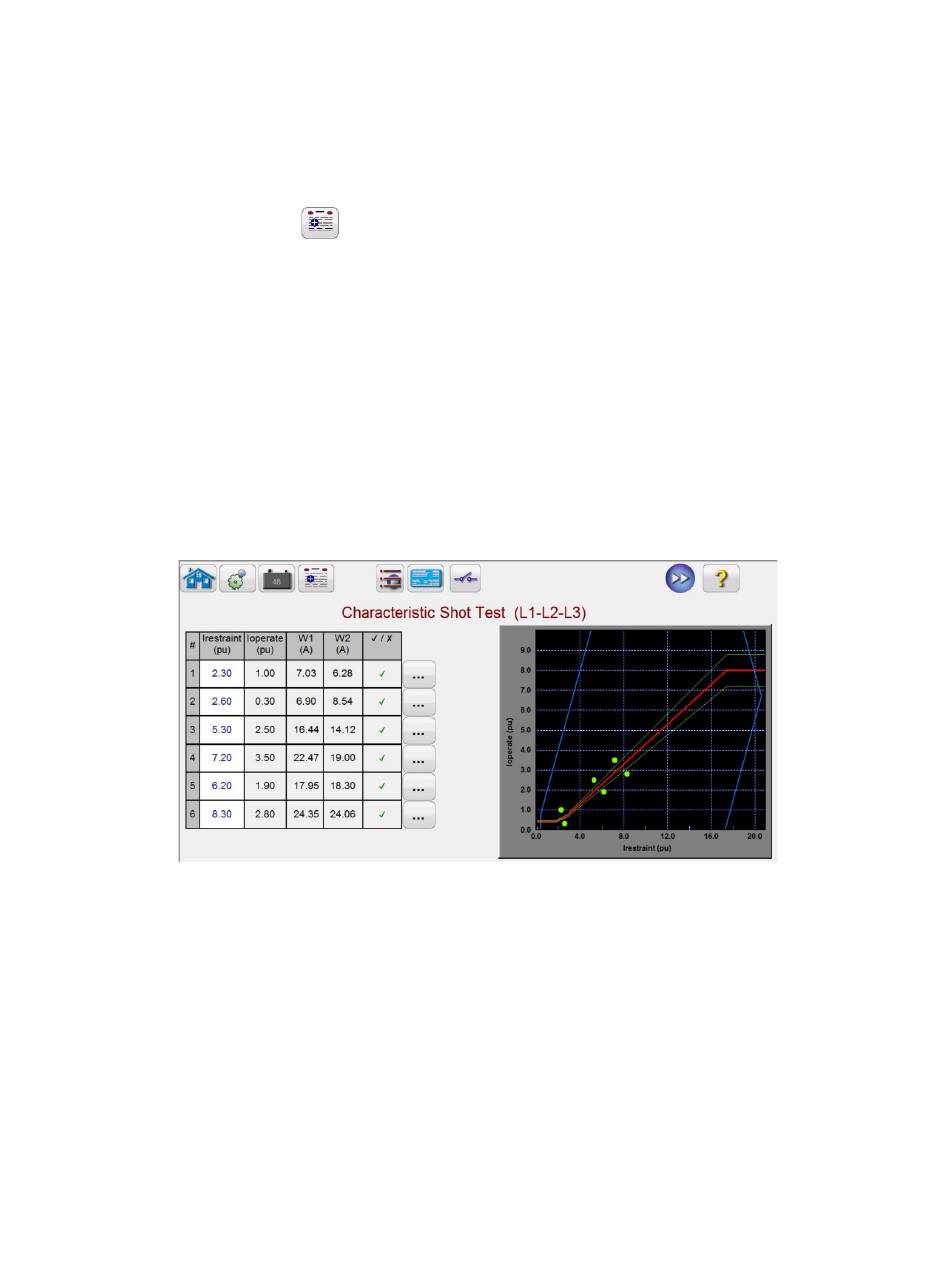

Abbildung 159 Messbildschirm Merkmals-Shot-Test (Steigung)
Führen Sie den Test ähnlich der oben beschriebenen Steigungsprüfung aus.
3.9.2.5 Prüfung der Oberwellensperre
Bei der Prüfung der Oberwellensperre wird der ordnungsgemäße Betrieb des Oberwellen-
Stabilisierungselements geprüft. Der Test basiert auf dem 2.
Oberwellengehalt) und der Oberwellentoleranz, die in den Einstellungen eingegeben wurden. Der
Benutzer kann auf dem Messbildschirm einzelne Phasen für den Test sowie einen dreiphasigen Test
auswählen, entweder die Primär- oder die Sekundärseite des Transformators.
Die Prüfung der Oberwellensperre wird durchgeführt, indem ein Grundstrom angelegt wird, der der
Anregungseinstellung entspricht, wodurch das Relais in Betrieb genommen und die Auslösekontakte
geschlossen werden. Der Oberwellengehalt steigt langsam an und erhöht so den Anteil der Oberwellen,
bis das Relais wieder in seine Ausgangslage zurückkehrt. An diesem Punkt wird der Prozentsatz der
Oberwelle aufgezeichnet.
