Die MGC-Anwendung fragt die IP-Adresse des Prüfset-Ethernet-Anschlusses ab.
4] Drücken Sie auf OK, um die Zuordnungsinformationen an das Relaisprüfset zu senden.
Danach verhält sich das SMRT/FREJA 5xx entsprechend der erhaltenen Anweisungen. Für das
vorliegende Beispiel bedeutet dies, dass das SMRT/FREJA 5xx seinen Binäreingang 1 als aktiviert
betrachtet, wenn das Bit 1 des Datensatzes der GOOSE-Meldung 01-0C-CD- 01-00-AB „1" ist. Wenn das
Bit „0" ist, wird der Binäreingang als nicht aktiviert betrachtet.
3.15.7.2 SMRT-/FREJA 5xx-Binärausgängen GOOSE-Meldungen zuordnen (Veröffentlichung)
Dieser Vorgang ist erforderlich, wenn das SMRT/FREJA 5xx einige Signale aktivieren muss, die an das
zu prüfende Relais gesendet werden müssen. Ein typisches Beispiel ist der Beschleunigungsträger, der
Start der Wiedereinschaltvorrichtung oder der Start des Leistungsschalterausfallschutzes. Bei der
herkömmlichen Technologie erfolgt dies durch Aktivieren der Binärausgänge des SMRT/Freja 5xx, die mit
den Binäreingängen des Relais verbunden sind. Bei der IEC 61850-Technologie wird eine GOOSE-
Meldung vom SMRT/FREJA 5xx-Gerät an das Schutzgerät gesendet, und der Wert der GOOSE-Meldung
wird dem Status des zugeordneten Binärausgangs verknüpft. Wenn der Ausgang geöffnet ist, hat die
GOOSE-Meldung den Wert „0", und wenn sie geschlossen wird, hat sie den Wert „1".
Die Zuordnung erfolgt auf die gleiche Weise wie bei den Binäreingängen, mit der Ausnahme, dass die
Datensatzbits aus der Spalte „GOOSE Publication" (GOOSE-Veröffentlichung) zugeordnet werden.
3.15.7.3 Ändern des IEC-61850-Prüfserviceparameters in veröffentlichten GOOSE-Meldungen
Das Prüfattribut (auch bekannt als „Prüfserviceparameter") der GOOSE-Meldungen, die vom SMRT /
Freja 5xx veröffentlicht werden, kann über das Menü „Test / IEC 61850-8-1 Ed. 1 Test" geändert werden,
siehe Abbildungen unten.

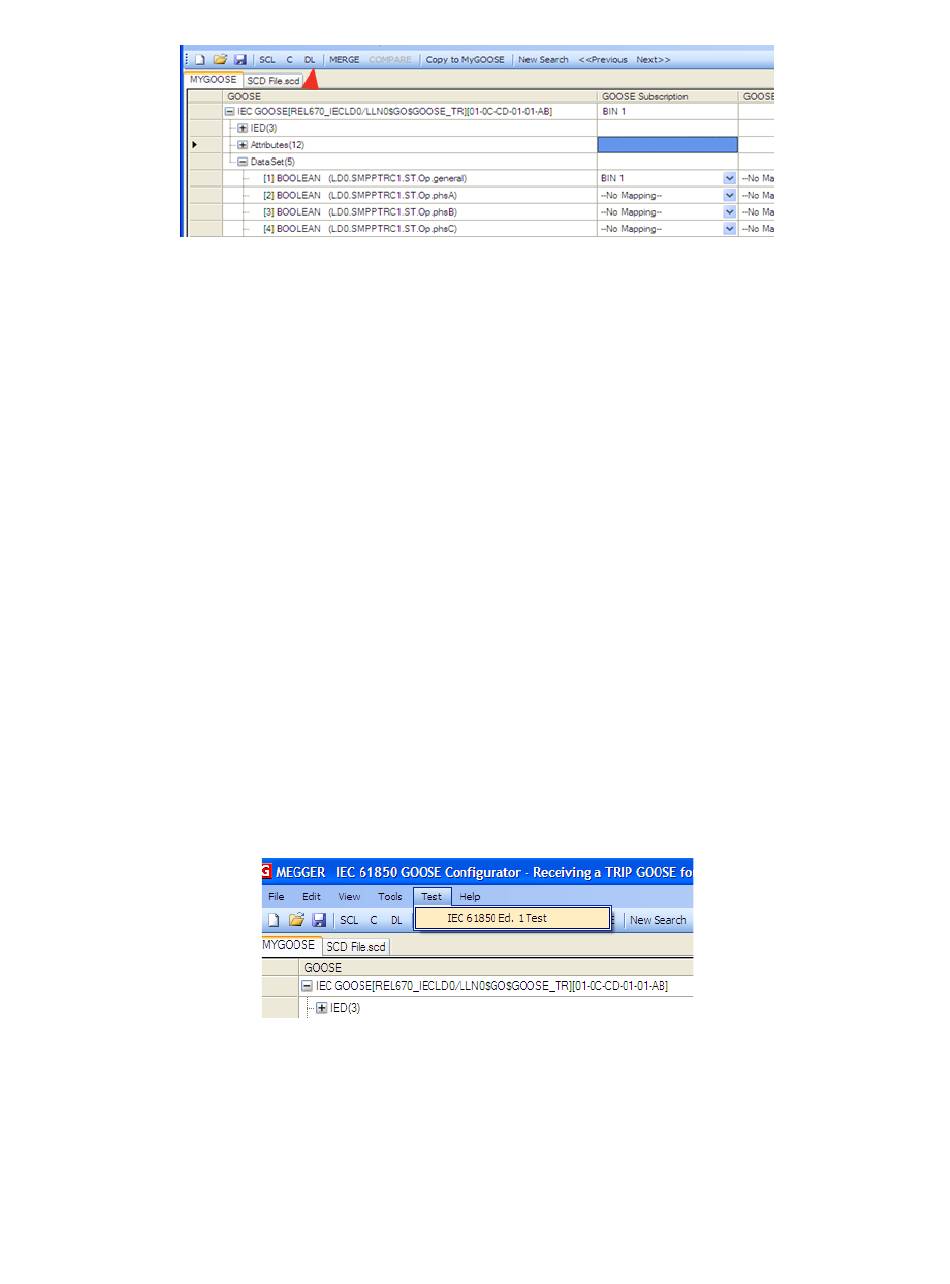

In der ersten Hälfte des oben gezeigten Fensters ist es möglich, den Prüfserviceparameter aller GOOSE-
Meldungen zu ändern, die von SMRT/FREJA 5xx-Geräten gesendet werden. Das bedeutet, dass die
Meldungen auf der Registerkarte MyGOOSE verfügbar sind und einigen Binärausgängen zugeordnet
werden.
