3] Die Schrittstufe (oder -dekrementierung) wird durch Drücken der Steuerradsymbolschaltfläche
ausgewählt.
3.6.7.1.12 ⑬ Bildschirm „Impedance Test" (Impedanzprüfung)
In diesem Fenster werden die Testvektoren angezeigt, die auf das geprüfte Relais angewendet
werden. Bei jedem Rampenschritt sehen Sie die Änderung der Testvektoren in der Amplituden-
und/oder Phasenwinkelbeziehung.
3.6.7.1.13 ⑭ Bildschirm „Impedance Plane" (Impedanzebene)
Diese Ebene stellt die Ohm-/Schleifendomäne für Phasenerdungsfehler und die Ohm-/Phasendomäne für
Phase-zu-Phase- und Dreiphasen-Fehler dar. Durch Tippen auf den Bildschirm können die Impedanzwerte
grafisch eingegeben werden.
3.6.8 Unbekannte Impedanzkurve

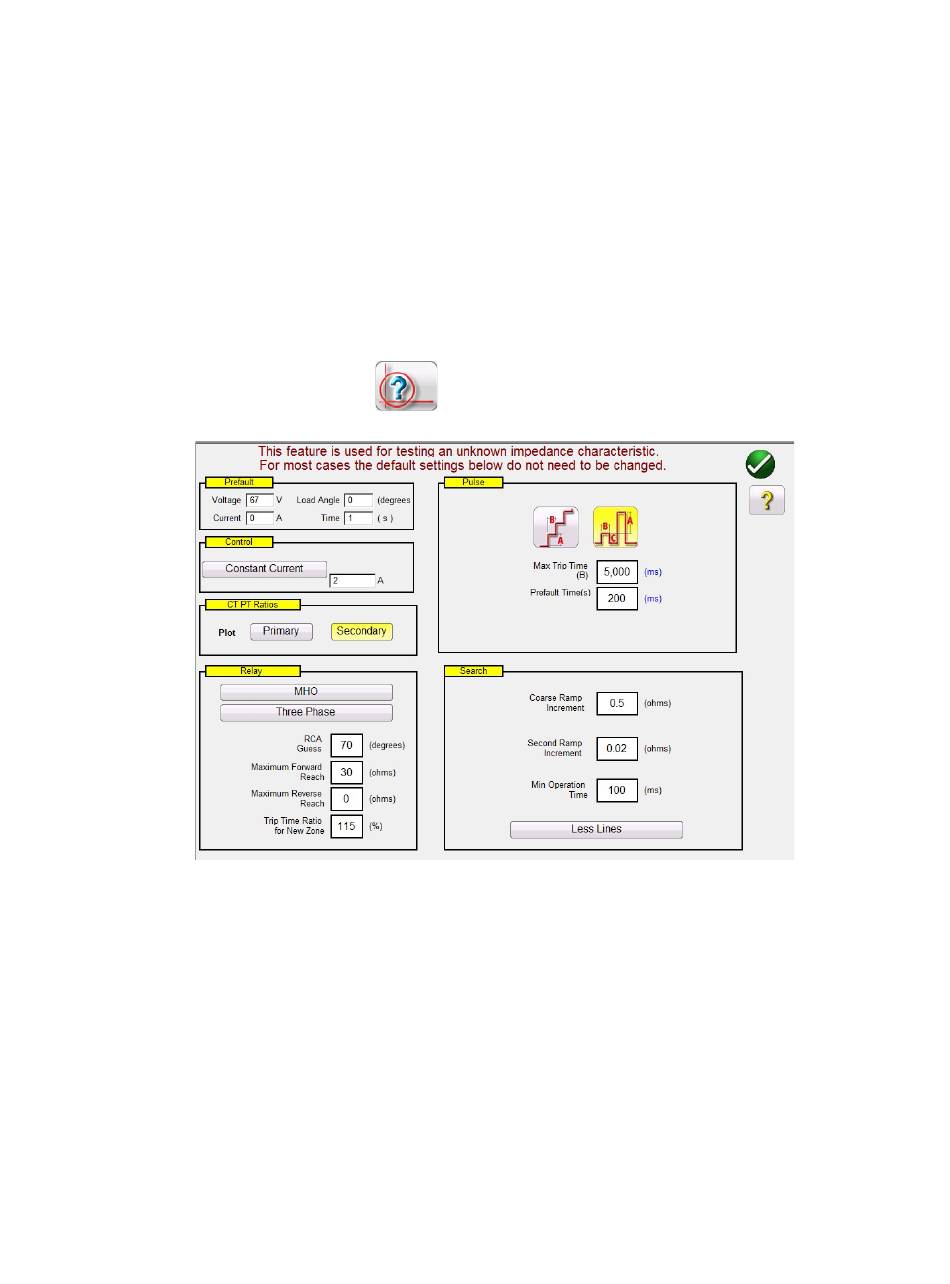

Abbildung 144 Einstellungsbildschirm Unbekannte Impedanzkurve
3.6.8.1 Dialogfeld Prefault (Vorfehler)
Die Vorfehlerwerte werden vor dem Rampen auf das zu prüfende Relais angewendet. Bei
Verwendung der Impulsrampe werden die Vorfehlerwerte zwischen den einzelnen Impulsinkrementen
angewendet. Das Dialogfeld Prefault (Vorfehler) enthält vier Bearbeitungsfelder:
Voltage (Spannung): Geben Sie einen Wert für die einzustellende Spannung ein.
Current (Strom): Geben Sie einen Wert für den einzustellenden Strom ein.
Load Angle (Lastwinkel): Geben Sie einen Wert für den einzustellenden Lastwinkel ein.
Time (Zeit): Geben Sie die gewünschte Zeit vor Anwendung des ersten Prüfpunkts ein.
3.6.8.2 Dialogfeld Control (Steuerung)
In diesem Dialogfeld kann der Benutzer verschiedene Methoden zur Durchführung der Prüfungen
auswählen. Bei einigen Herstellern ist Konstantspannung und ein Stromanstieg erforderlich, bei
