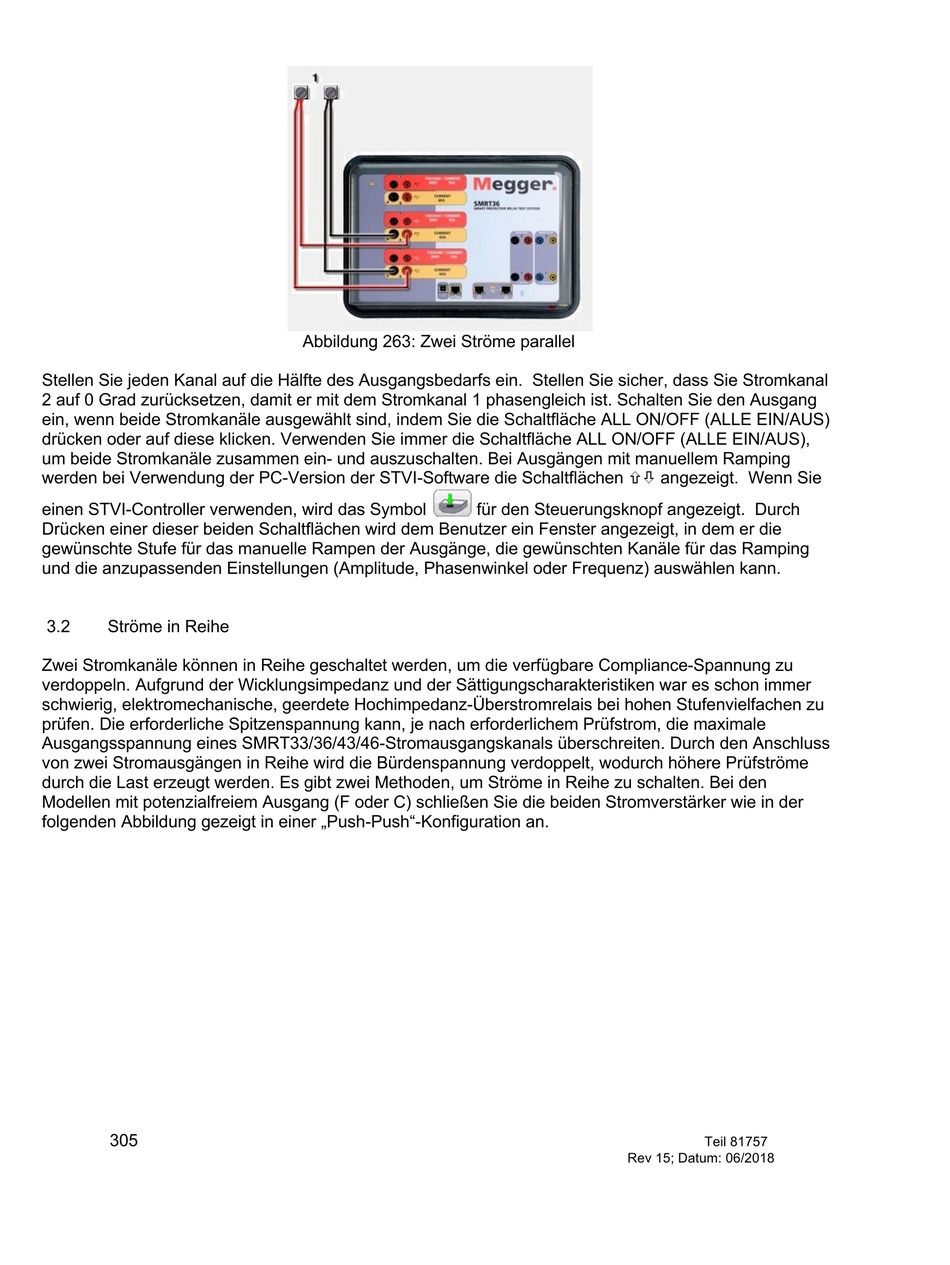

Abbildung 263: Zwei Ströme parallel
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie Stromkanal
2 auf 0 Grad zurücksetzen, damit er mit dem Stromkanal 1 phasengleich ist. Schalten Sie den Ausgang
ein, wenn beide Stromkanäle ausgewählt sind, indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS)
drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS),
um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping
werden bei Verwendung der PC-Version der STVI-Software die Schaltflächen ñò angezeigt. Wenn Sie
einen STVI-Controller verwenden, wird das Symbol für den Steuerungsknopf angezeigt. Durch
Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die
gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping
und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Compliance-Spannung zu
verdoppeln. Aufgrund der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer
schwierig, elektromechanische, geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu
prüfen. Die erforderliche Spitzenspannung kann, je nach erforderlichem Prüfstrom, die maximale
Ausgangsspannung eines SMRT33/36/43/46-Stromausgangskanals überschreiten. Durch den Anschluss
von zwei Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch höhere Prüfströme
durch die Last erzeugt werden. Es gibt zwei Methoden, um Ströme in Reihe zu schalten. Bei den
Modellen mit potenzialfreiem Ausgang (F oder C) schließen Sie die beiden Stromverstärker wie in der
folgenden Abbildung gezeigt in einer „Push-Push"-Konfiguration an.
