Der Benutzer kann die gewünschte Anzahl von Prüfpunkten auswählen, indem er die Schaltfläche
„Test Points" (Prüfpunkte) drückt und die Anzahl in der Liste wählt. Anschließend kann die
gewünschte Phasendrehung zwischen der ausgewählten Anzahl von Prüfpunkten durch Drücken der
Schaltfläche „Degrees to Rotate" (Grad für Drehung) ausgewählt werden. Wenn keine der
Standardphasendrehungen Ihren Anforderungen entspricht, drücken Sie in der Liste auf die
Schaltfläche „Degrees to Rotate" (Grad für Drehung) und geben Sie die gewünschte Phasendrehung
in das entsprechende Fenster ein.
Drücken Sie diese Schaltfläche erneut, um den IEC60255-Prüfpunktmodus aufzurufen. Drücken Sie
diese Schaltfläche ein drittes Mal, um den Modus für Ursprungsprüfpunkte anzuzeigen.
3.6.6.14.1 Modus „IEC60255 Test Points" (IEC60255-Prüfpunkte)
Die Option „IEC60255 Test Points" IEC60255-Prüfpunkte - Klicken Sie gemäß Norm IEC 60255 auf
einen Punkt außerhalb und dann innerhalb der Betriebseigenschaft und die Prüflinie wird senkrecht
zur Linie der Betriebseigenschaft gezeichnet. Drücken Sie diese Schaltfläche, um die Option „Origin
Test Points" (Ursprungsprüfpunkte) aufzurufen.
3.6.6.14.2 Modus „Origin Test Points" (Ursprungsprüfpunkte)
Die Option „Origin Test Points" (Ursprungsprüfpunkte): Klicken Sie auf einen Punkt außerhalb der
Betriebseigenschaft und die Prüflinie wird zum Ursprung oder zum Schnittpunkt der R- und X-Achse
gezeichnet. Drücken Sie diese Schaltfläche, um zum automatischen Erstellungsmodus
zurückzukehren.
3.6.6.14.3 Option „Shots Test Points" (Schussprüfpunkte)
Die Option „Shots Test Points" (Schussprüfpunkte) wird verwendet, um Prüfpunkte zu erstellen, die
einen Fehler in einer bestimmten Größe und einem bestimmten Winkel replizieren. Für jeden
Fehlertyp können verschiedene Auslösepunkte (innerhalb der Betriebscharakteristik) und/oder
Punkte ohne Auslösung (außerhalb der Betriebscharakteristik) ausgewählt werden. Der Prüfpunkt ist
der Satz von Werten, der sowohl die Mag- als auch die Phasenwinkel- und kartesischen Werte
wiedergibt, die in der Grafik erstellt werden. Durch weitere Klicks werden zusätzliche Prüfpunkte an
den Mauspositionen erzeugt.
3.6.6.15 ⑮ Schaltfläche „Quick Test – Auto Generate Test Points" (Schnelltest - Prüfpunkte
automatisch erzeugen)
Durch Drücken oder Klicken auf diese Schaltfläche wird das folgende Auswahlmenü angezeigt.
149

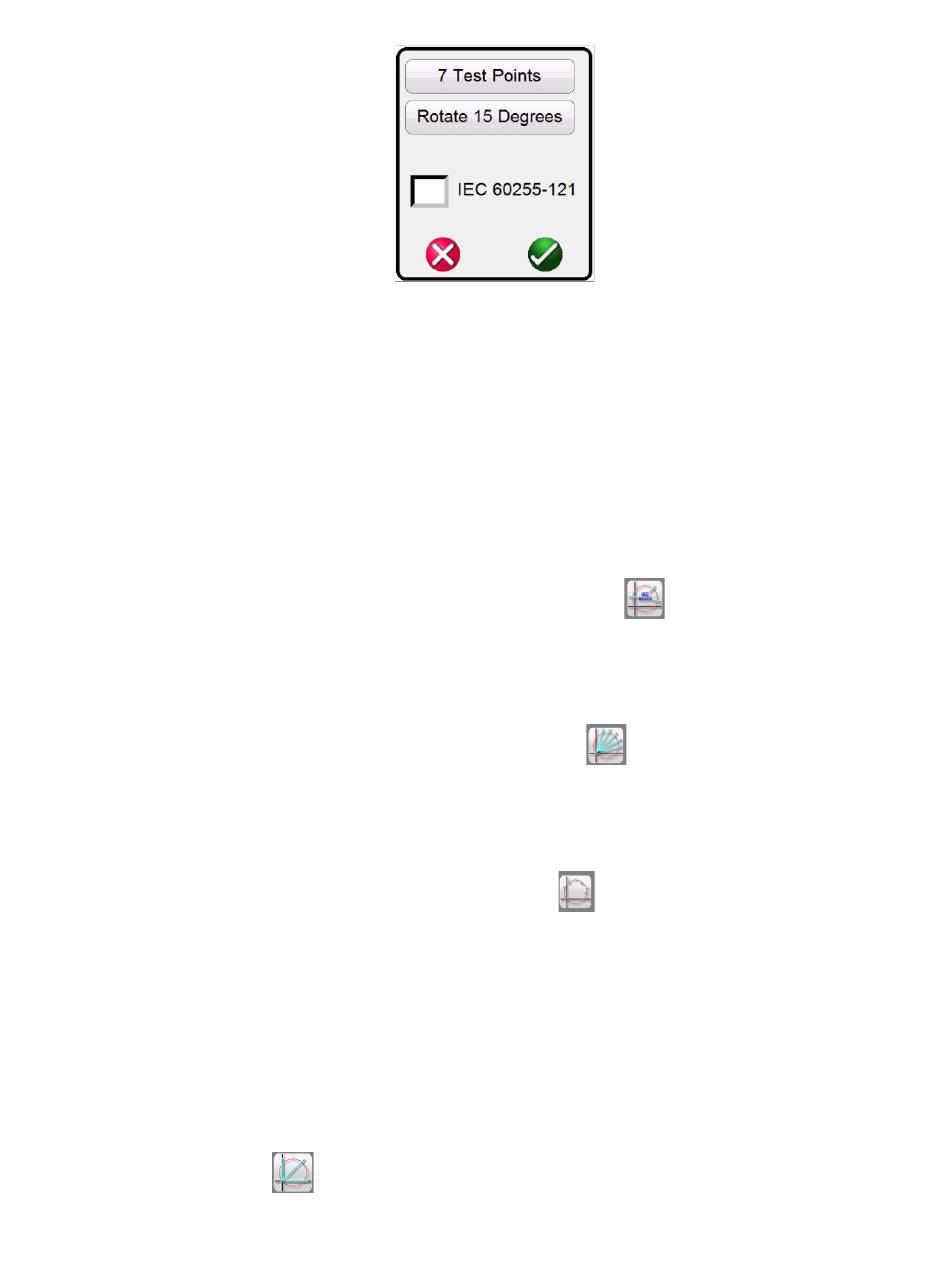

Abbildung 135 Auswahlbildschirm für Prüfpunkte
:
