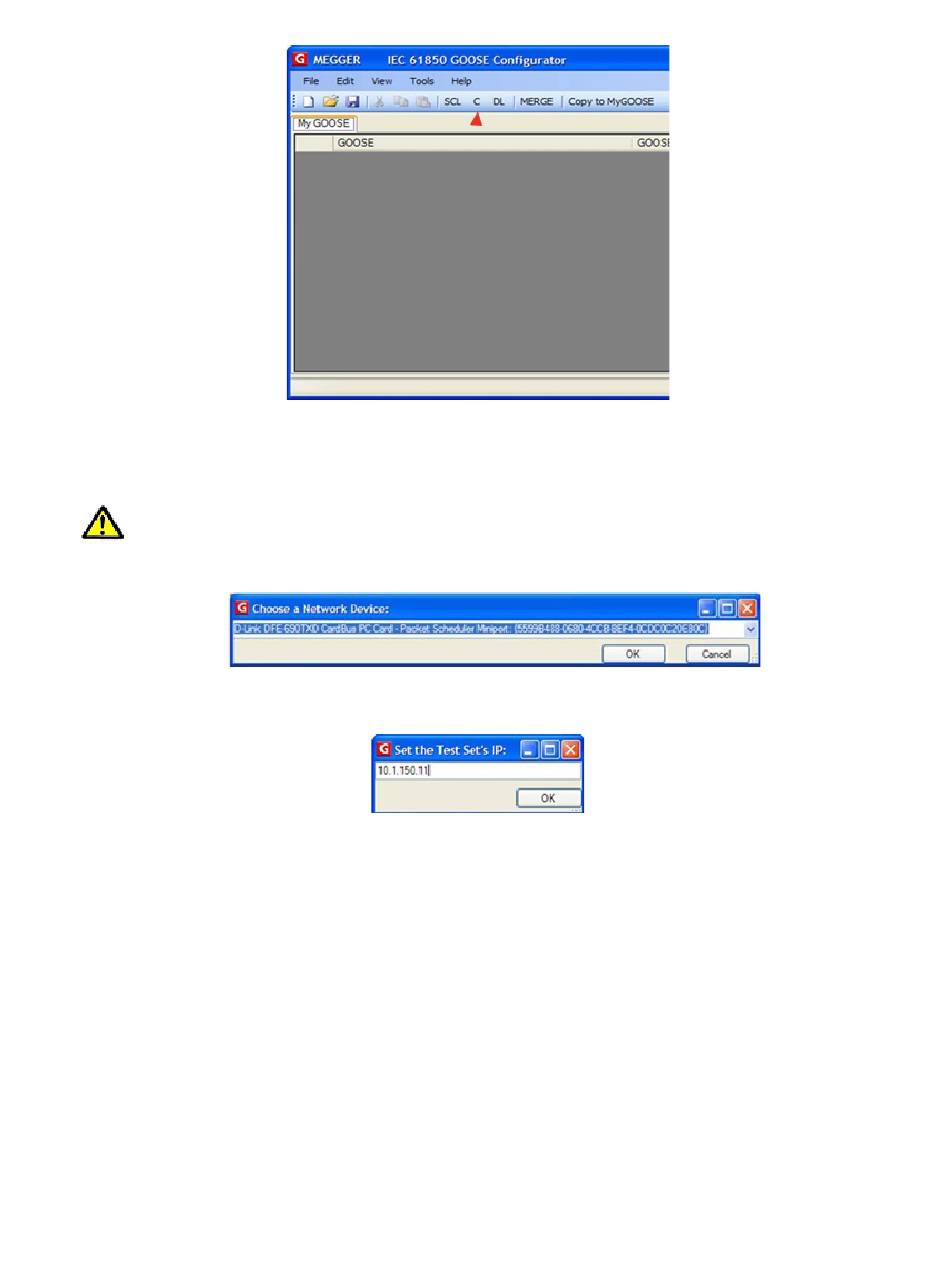

Abbildung 218: Verwenden der Schaltfläche „Capture" (Erfassen)
4. Klicken Sie auf die Schaltfläche „C" (oder gehen Sie zu „Tools" (Extras) - „Capture" (Erfassen)).
Sie werden aufgefordert, den Ethernet-Anschluss des PCs anzugeben, der für die
Kommunikation mit dem MGC verwendet werden soll.
Hinweis
Relaisprüfsetanschlusses kompatible PC-Ethernet-Anschlussadresse zu verwenden.
Legen Sie die IP-Adresse des Prüfsets fest.
5. Nachdem ein Gerät ausgewählt wurde, wird die C-Schaltfläche grün, und die Meldungen werden
bei der Erfassung angezeigt. Eine Erfassungssitzung dauert so lange, bis Sie erneut auf die C-
Schaltfläche klicken.
6. Wenn die gewünschten GOOSE-Meldungen auf dem Bildschirm angezeigt werden, stoppen Sie
den Scanvorgang, indem Sie erneut auf „C" klicken.
Alle erfassten Meldungen werden grün angezeigt. Jedes Mal, wenn eine erfasste Sitzung gestartet wird,
wird eine separate Registerkarte erstellt, die alle erfassten Nachrichten enthält.
250
Es wird empfohlen, eine mit der IP-Adresse des Megger-
Abbildung 219: Auswahl des PC-Ethernet-Anschlusses
Abbildung220: Festlegen der IP-Adresse des Prüfsets
Teil 81757
Rev 15; Datum: 06/2018
