3.5.7.4.1 Schaltfläche „Phase Pickup" (Phasenanregung) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Pickup" (Phasenanregung) zu
gelangen.
Abbildung 1006: Beispiel für den Bildschirm „Phase Pickup and Dropout Test" (Prüfung
Phasenanregung und -abfall)
Dieses Beispiel enthält die Abfallprüfung (Informationen zur Auswahl und zu den Einstellungen finden
Sie in Abbildung 108).
3.5.7.4.2 Schaltfläche „Phase Timing" (Zeitmessprüfungsphase) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Timing" (Zeitmessprüfungsphase) zu
gelangen.

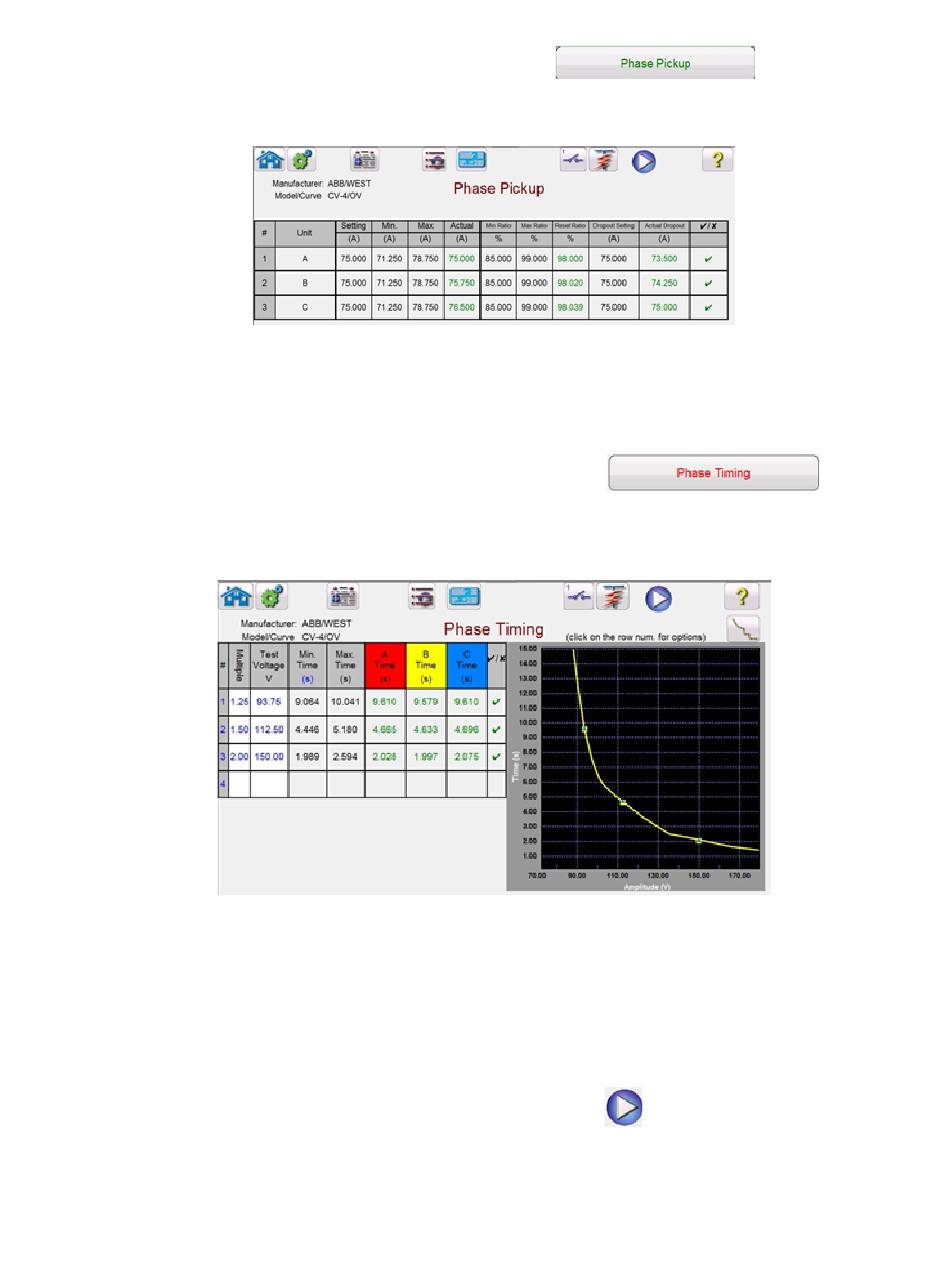

Abbildung 1017: Beispiel für den Messbildschirm „Phase Timing" (Zeitmessprüfungsphase)
Auf diesem Bildschirm kann der Benutzer einen zuvor konfigurierten zeitbasierten Überspannunstest
der Phase ausführen und die Testergebnisse anzeigen. Während des Tests wird der Vektor während
der Prüfdauer in Echtzeit mit dem gewünschten Prüfvielfachenwert bewegt. Auf der linken Seite des
Messbildschirms testet der Benutzer die angelegte Prüfspannung und der Zeitgeber läuft. Wenn das
Relais auslöst, wird die Prüfdauer aufgezeichnet und die Bestanden/Nicht bestanden-Bewertung wird
automatisch angezeigt.
Bei einem zeitbasierten Überspannunfstest der Phase kann der Benutzer den Test durch Drücken der
blauen Schaltfläche „Run Single Test" (Einzeltest ausführen) durchführen. Dadurch wird ein
Dialogfeld geöffnet, in dem die verfügbaren Optionen ausgewählt werden können. Der Benutzer kann
den Vielfachwert der Prüfung ändern, indem er in die gewünschte Zelle klickt (Zeitwerte für Anregung).
Um weitere Prüfpunkte hinzuzufügen, klickt der Benutzer auf das leere Fenster Multiple (Vielfachwert)
und gibt den gewünschten Wert ein. Die Software berechnet die zulässige Mindest- und Höchstzeit
