Megger STVI Benutzerhandbuch Seite 39

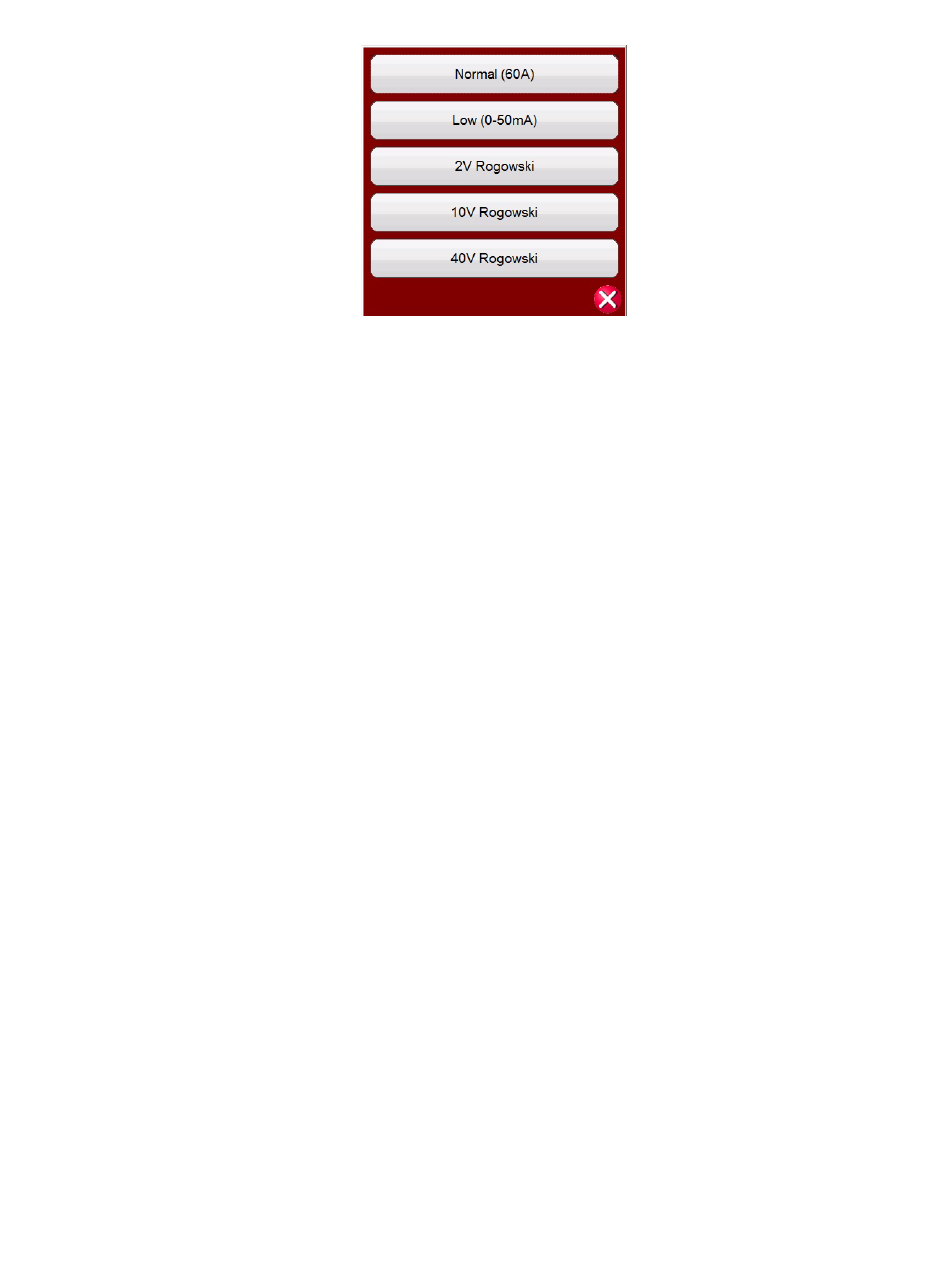

Abbildung 15: Auswahlliste „Current Generator Low Output" (Stromgenerator mit Niedrigniveauausgang)
„Normal (60A) Mode" (Normaler Modus - 60 A)
Um den Stromverstärker wieder in den Normalbetrieb zu versetzen, drücken oder klicken Sie auf
diese Schaltfläche.
„Low (0-50mA) Mode" (Niedrigniveau Modus - 0-50 mA)
Durch Drücken oder Klicken auf diese Schaltfläche wird der Bereich des Stromverstärkers auf den
50 mA-Bereich eingestellt. Wenn dieser Bereich ausgewählt ist, bleibt die Rückkopplungsschleife
erhalten, um Ströme von 5 mA zu messen. Dies bietet Prüffunktionen für Generatorschutzrelais und
Netzwerkrelais, die auf 10 bis 7,5 mA eingestellt werden können.
Rogowski-Modus
Im Rogowski-Modus wird der Stromkanal von einer Stromquelle zu einer Spannungsquelle geändert.
Dadurch kann der Stromkanal eine Spannungsquelle mit niedrigem Niveau aus einer Rogowski-
Spule simulieren. Es gibt drei Bereiche für die Rogowski-Ausgänge: 2, 10 und 40 Volt.
Einstellung des Verhältnisses zwischen Sekundärstrom und Millivolt-Ausgang
Unterschiedliche Rogowski-Spulen haben unterschiedliche Ausgangspegel. Im Bildschirm „Rogowski
Info" (Rogowski-Info) kann der Benutzer die Skala (oder das Verhältnis) des Sekundärstroms zum
Millivolt-Ausgang einstellen. Damit wird das Verhältnis zwischen den Millivolt-Ausgängen der
Rogowski-Spule und einem äquivalenten Sekundärstromausgang angepasst. Geben Sie den
entsprechenden Sekundärstrom und den zugehörigen mV-Ausgang ein. Die Prüfwerte werden in
Sekundärstromwerten eingegeben, wobei die entsprechenden Millivolt auf das zu prüfende Relais
angelegt werden. Bei einphasigen Anwendungen kann der Benutzer auswählen, welcher
Stromgenerator aktiviert werden soll. Wie in der obigen Abbildung gezeigt, muss der Benutzer 1, 2
oder 3 für den einphasigen Ausgang über die entsprechende Schaltfläche „Enabled" (Aktiviert)
auswählen. Nach Eingabe des Verhältnisses des Sekundärstroms zum Millivolt-Ausgang muss der
Benutzer die Amplituden- und Phasenkorrekturfaktoren eingeben.
Amplituden- und Phasenkorrekturfaktoren
Im Rogowski-Bildschirm können auch die einzelnen Amplituden- und Phasenkorrekturen eingestellt
werden.
