erstellt werden kann. Über diesen Anschluss ist auch der Zugriff auf das IEC 61850-Netzwerk einer
Schaltanlage möglich, um GOOSE-Meldungen zu empfangen und zu senden (wenn aktiviert). Das
SMRT1 mit aktivierter IEC 61850-Option bietet Prioritätswahl, VLAN-ID und erfüllt die Norm IEC 61850-5
Typ 1A, Klasse P 2/3 für die Simulation schneller Auslösung und Wiedereinschaltung.
2.2.2.1 IEC 61850-Betrieb
Schließen Sie für IEC 61850-Prüfungen den IEC61850/OUT-Anschluss an den Bus der Schaltanlage
oder an das zu prüfende Relais an, um GOOSE-Meldungen zu empfangen und zu senden. Bei
Verwendung mit dem Megger GOOSE Configurator in der AVTS-Software kann das SMRT1 schnelle
Tests von Relais und Schaltanlagen gemäß IEC 61850 durchführen, indem GOOSE-Meldungen
abonniert und dem Binäreingang zugeordnet werden. Darüber hinaus kann es Systembedingungen wie
den Leistungsschalterbetrieb simulieren, indem GOOSE-Meldungen veröffentlicht werden, die dem
SMRT1-Binärausgang zugeordnet sind. Wenn der PC mit dem SMRT1 IN-Anschluss verbunden ist und
die AVTS Megger GOOSE Konfigurator-Software ausgeführt wird, kann der Bediener Signale aus einem
Schaltanlagennetzwerk erfassen. Wenn zusammen mit dem optionalen Bluetooth-Wireless-Anschluss ein
sicherer Anschluss gewünscht wird, verwenden Sie das SMRT1, um Netzwerksignale über den
IEC61850/OUT-Anschluss zu beziehen.
3.0 Stromquellen
3.1 Parallelbetrieb
Jeder SMRT-Stromverstärker kann 32 Ampere Dauerstrom und bis zu 60 Ampere für 1,5 Sekunden
bereitstellen, um unverzögerte Auslöseelemente zu prüfen. Wenn über einen längeren Zeitraum mehr als
32 A einphasig oder mehr als 60 A zum Testen von unverzögerten Elementen erforderlich sind, können
zwei oder drei Stromkanäle parallel geschaltet werden. Sie liefern 60 oder 96 A kontinuierlich und bis zu
120 oder 180 A über eine kurze Dauer.
Um die Stromkanäle mehrerer SMRT1-Geräte parallel zu schalten, gehen Sie wie folgt vor:
Bei Verwendung der ummantelten Strommessleitungen (Teilenummer 2001-394) schließen Sie jeden
Stromkanal an das zu prüfende Relais (rote und schwarze Anschlüsse an die Last) an. Jede Megger-
Messleitung ist für 32 A Dauerstrom ausgelegt. Wenn Sie andere Messleitungen als die von Megger
gelieferten verwenden, stellen Sie sicher, dass der Draht eine ausreichende Größe für den Prüfstrom
aufweist. Siehe folgende Abbildung.
3.1.1 Manueller Messbildschirm – Einphasig bis zu 180 Ampere
279

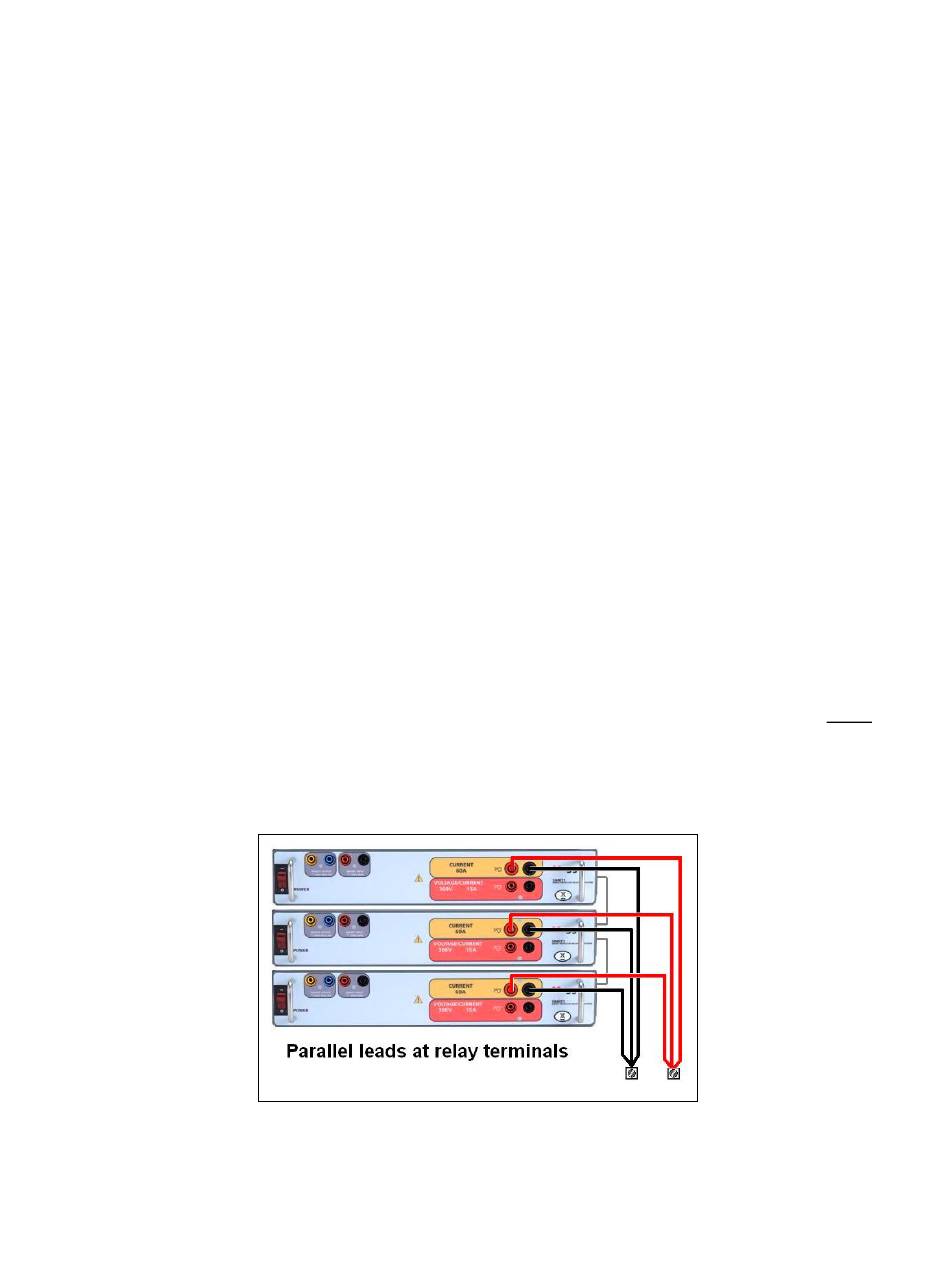

Abbildung 247: Drei SMRT1-Stromausgänge parallel
