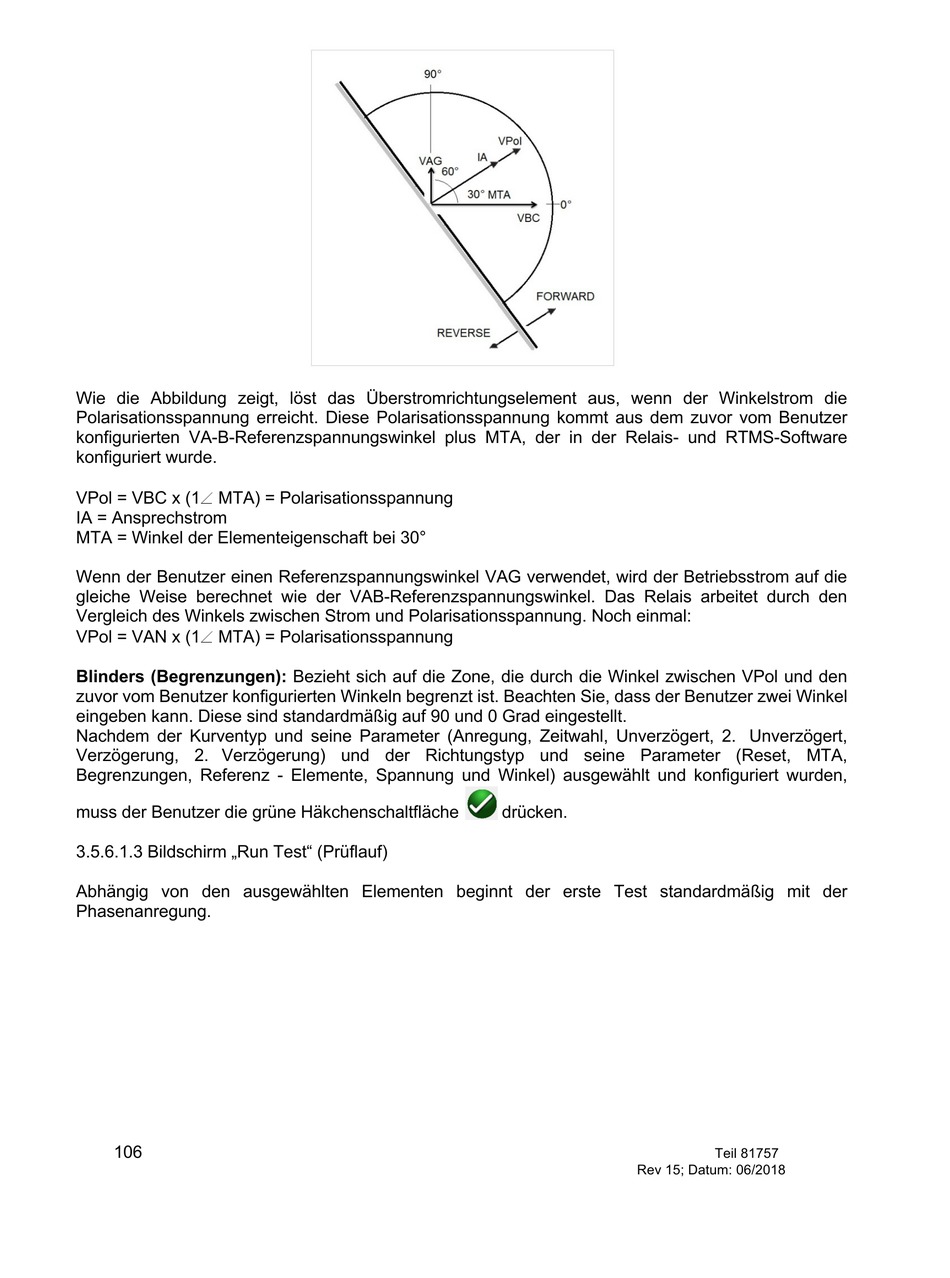

Wie die Abbildung zeigt, löst das Überstromrichtungselement aus, wenn der Winkelstrom die
Polarisationsspannung erreicht. Diese Polarisationsspannung kommt aus dem zuvor vom Benutzer
konfigurierten VA-B-Referenzspannungswinkel plus MTA, der in der Relais- und RTMS-Software
konfiguriert wurde.
VPol = VBC x (1Ð MTA) = Polarisationsspannung
IA = Ansprechstrom
MTA = Winkel der Elementeigenschaft bei 30°
Wenn der Benutzer einen Referenzspannungswinkel VAG verwendet, wird der Betriebsstrom auf die
gleiche Weise berechnet wie der VAB-Referenzspannungswinkel. Das Relais arbeitet durch den
Vergleich des Winkels zwischen Strom und Polarisationsspannung. Noch einmal:
VPol = VAN x (1Ð MTA) = Polarisationsspannung
Blinders (Begrenzungen): Bezieht sich auf die Zone, die durch die Winkel zwischen VPol und den
zuvor vom Benutzer konfigurierten Winkeln begrenzt ist. Beachten Sie, dass der Benutzer zwei Winkel
eingeben kann. Diese sind standardmäßig auf 90 und 0 Grad eingestellt.
Nachdem der Kurventyp und seine Parameter (Anregung, Zeitwahl, Unverzögert, 2. Unverzögert,
Verzögerung, 2. Verzögerung) und der Richtungstyp und seine Parameter (Reset, MTA,
Begrenzungen, Referenz - Elemente, Spannung und Winkel) ausgewählt und konfiguriert wurden,
muss der Benutzer die grüne Häkchenschaltfläche drücken.
3.5.6.1.3 Bildschirm „Run Test" (Prüflauf)
Abhängig von den ausgewählten Elementen beginnt der erste Test standardmäßig mit der
Phasenanregung.
