Quelle zu vermeiden. Niedrigere Schwellenwerte ermöglichen das Starten und Stoppen des
Zeitgebers aus TTL-Spannungssignalen. Die zulässige Spannung beträgt 5 bis 300 Volt AC oder
5 bis 300 Volt DC, Strombegrenzungswiderstände bieten Schutz.
1.4.1.1.4 Starten des Zeitgebers.
Der Zeitgeber kann beim Einschalten ausgewählter Generatoren gestartet werden. Der Zeitgeber
kann gleichzeitig mit einer Änderung der Frequenz, des Phasenwinkels oder der Amplitude
gestartet werden. Er kann auch gleichzeitig mit einem Spannungs- oder Stromwellenformschritt
gestartet werden.
1.4.2 Binärausgänge
Die Binärausgänge 1 und 2 sind für 300 V bei 8 A ausgelegt. Jeder Binärausgang kann als
Schließer- oder Öffnerkontakte konfiguriert werden und stellt dem zu prüfenden Gerät die
entsprechende Logik bereit. Die Binärausgänge 3 und 4 haben eine Nennleistung von 300
VAC/DC, 8 A und eine Abschaltleistung von maximal 2000 VA (80 Watt DC) mit einer
Ansprechzeit von weniger als 10 ms. Die Binärausgänge 5 und 6 sind
Hochgeschwindigkeitsausgänge und haben eine AC/DC-Nennspannung von 400 Volt Spitze, 1
Ampere und eine Ansprechzeit von typischerweise weniger als 1 ms.
Die Kontakte können so programmiert werden, dass sie öffnen oder schließen und so den Betrieb
der Leistungsschalter simulieren. Die programmierbare Wartezeit liegt zwischen 1 Millisekunde
und 10.000 Millisekunden. Eine Messleitung mit Sicherungsschutz (abgesichert bei 500 mA) ist
als optionales Zubehör erhältlich, um ein unbeabsichtigtes auslösen der internen Sicherung der
Binärausgänge 5 und 6 zu verhindern. Die Messleitung ist blau, sodass der Benutzer erkennt,
dass sie für die blauen Binärausgänge verwendet wird. Der Zylinderhalter der Messleitung ist CE-
zertifiziert mit 1000 V, CAT III und mit der Kennzeichnung FUSED 500 mA/1000 V/50 KA
versehen.
1.5 Batteriesimulator
Das Modell SMRT410D umfasst einen Batteriesimulator, der einen variablen DC-Ausgang von 5
bis 250 VDC bei 100 Watt, max. 4 Ampere, bietet. Der Benutzer kann zwischen den normalen
Einstellwerten von 24, 48, 125 oder 250 VDC wählen oder die gewünschte Ausgangsspannung in
das dafür vorgesehene Fenster eingeben, siehe „Konfigurationsbildschirm des STVI". Der
Ausgang kann über den Steuerungsknopf oder die Cursorpfeile nach oben/unten auf dem PC
eingestellt werden (siehe Abschnitt „STVI" in diesem Handbuch).
HINWEIS: Die DC-Spannung ist eingeschaltet und verfügbar, wenn der Ausgang über das
LCD-Touchpanel oder über einen Softwarebefehl eingeschaltet wird. Schließen Sie keine
Messleitungen an die Batterie-Anschlussklemmen an, ohne vorher die Messleitungen an
die Last anzuschließen!
2.0 EINRICHTUNG
2.1

Auspacken des Systems

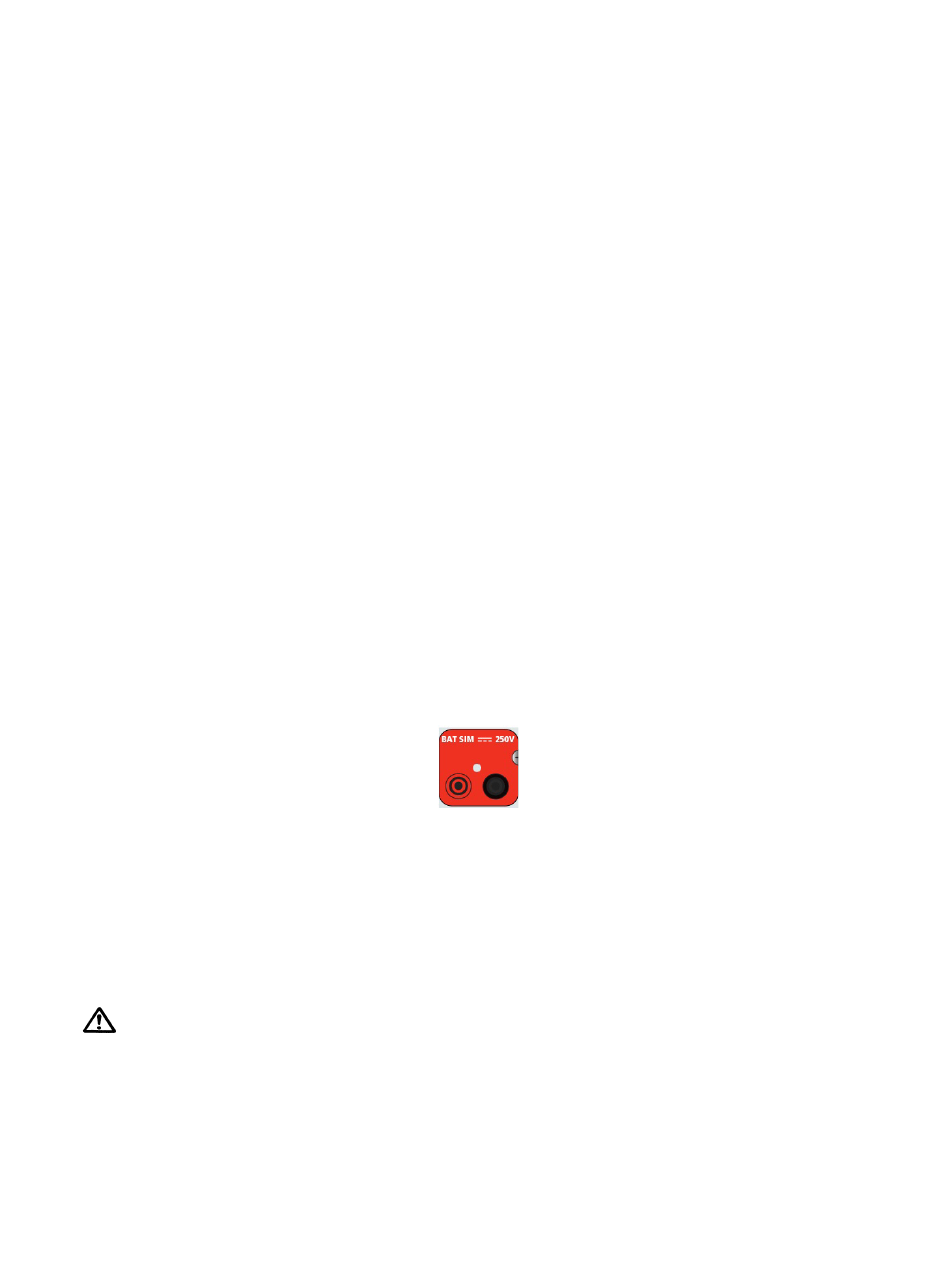

Abbildung 321: Batteriesimulator (BAT SIM)
VORSICHT:
