Die erweiterte Rampenprüfung hat Ähnlichkeiten mit der einfachen Rampenprüfung. Die
Hauptunterschiede sind Start, Stufe, Stopp und das Hinzufügen eines stufenlosen Anstiegs.
3.5.4.1

Einstellen von Werten

Die Werte für Vorfehler, Rampenstart, Rampeninkrement und Rampenstopp werden durch Klicken
auf die entsprechende Schaltfläche eingegeben (siehe nachfolgende Abbildung).
3.5.4.1.1 Schaltfläche „Show Pre-fault Conditions" (Vorfehlerbedingungen anzeigen)
Drücken Sie diese Start, um die entsprechenden Vorfehlerwerte auszuwählen und einzugeben,
einschließlich der Vorfehlerdauer (die Zeit, zu der die Vorfehlerwerte vor dem Start der Rampe
angewendet werden).
3.5.4.1.2 Schaltfläche „Show Ramp Start" (Rampenbeginn anzeigen)
Drücken Sie diese Schaltfläche, um die entsprechenden Startrampenwerte auszuwählen und
einzugeben. Dieser Wert gibt an, wo die Rampenfunktion gestartet wird, wobei sich Unterschiede zu
den Vorfehlerwerten ergeben können.
3.5.4.1.3 Schaltfläche „Show Ramp Increment" (Rampeninkrement anzeigen)
Drücken Sie diese Schaltfläche, um die entsprechenden Rampeninkrementierungswerte
auszuwählen und einzugeben. Wenn eine stufenlose Rampe ausgewählt ist, sind die Inkrementwerte
x/s oder Inkrement/Sekunde, wie im Testbildschirm als STROM/s oder SPANNUNG/s angezeigt.
Wenn eine Stufenrampe oder Impulsrampe ausgewählt ist, werden Werte für STROMINKREMENT
oder SPANNUNGSINKREMENT angezeigt.
3.5.4.1.4 Schaltfläche „Show Ramp End" (Rampenende anzeigen)
98

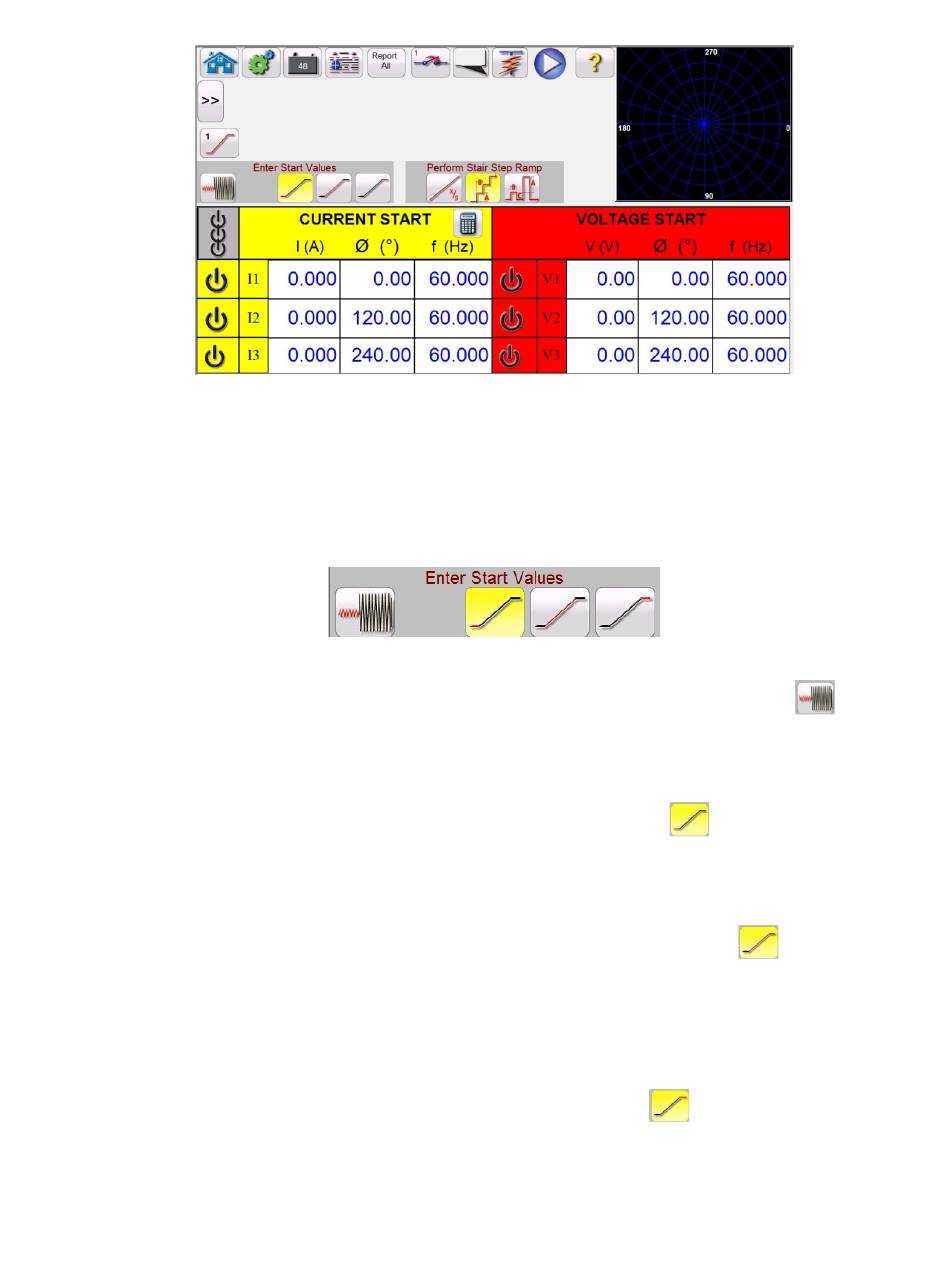

Abbildung 691 Bildschirm für Erweiterte Rampenprüfung
Abbildung 702: Erweiterte Rampeneinstellungen
:
:
:
:
