Die RTMS-Software bietet hierfür drei Methoden. Die Methode, die die größte Flexibilität und
umfassendste Prüffunktionalität bietet, ist Click On Fault (CoF), dargestellt durch die Schaltfläche
. Die zweite Methode wird als „Easy Z" bezeichnet, dargestellt durch die Schaltfläche
bietet einen eher manuellen Ansatz zur Durchführung grundlegender Impedanzrelaistests. Zum
Testen von Impedanzrelais mit unbekannten oder undefinierten Eigenschaften drücken Sie die dritte
Schaltfläche . Die erste Methode, die besprochen wird, ist „Click On Fault".
Drücken Sie diese Schaltfläche „Select New Test" (Neuen Test auswählen)
der verfügbaren Prüfungen zuzugreifen. Klicken Sie auf die Schaltfläche „Run Click On Fault Test"
(COF-Prüflauf) und wählen Sie in der angezeigten Relaisbibliothek die im Folgenden
beschriebenen Optionen aus.
Die Bibliothek enthält eine Reihe spezifischer Eigenschaften unterschiedlicher Hersteller sowie
generische und RIO-Optionen. Durch Drücken der Schaltfläche Generic (Generisch) wird eine
Bibliothek mit allgemeinen Impedanzrelais-Eigenschaften zur Auswahl angezeigt. Durch Drücken der
Schaltfläche RIO können Eigenschaften, die in RIO-Dateiformaten vorhanden sind, ebenfalls
importiert und im COF-Messbildschirm verwendet werden. Durch Drücken der Schaltfläche „Run
Predefined Test" (Vordefinierten Test ausführen)
vordefinierter Impedanzrelaisprüfungen auswählen, die zuvor in der Datenbank gespeichert wurden.
3.6.1

Allgemeine Einstellungen

Die folgenden Einstellungen gelten sowohl für generische als auch für die in der Relaisbibliothek
enthaltenen relaisspezifischen Eigenschaften.
3.6.1.1

Toleranzeinstellungen

133

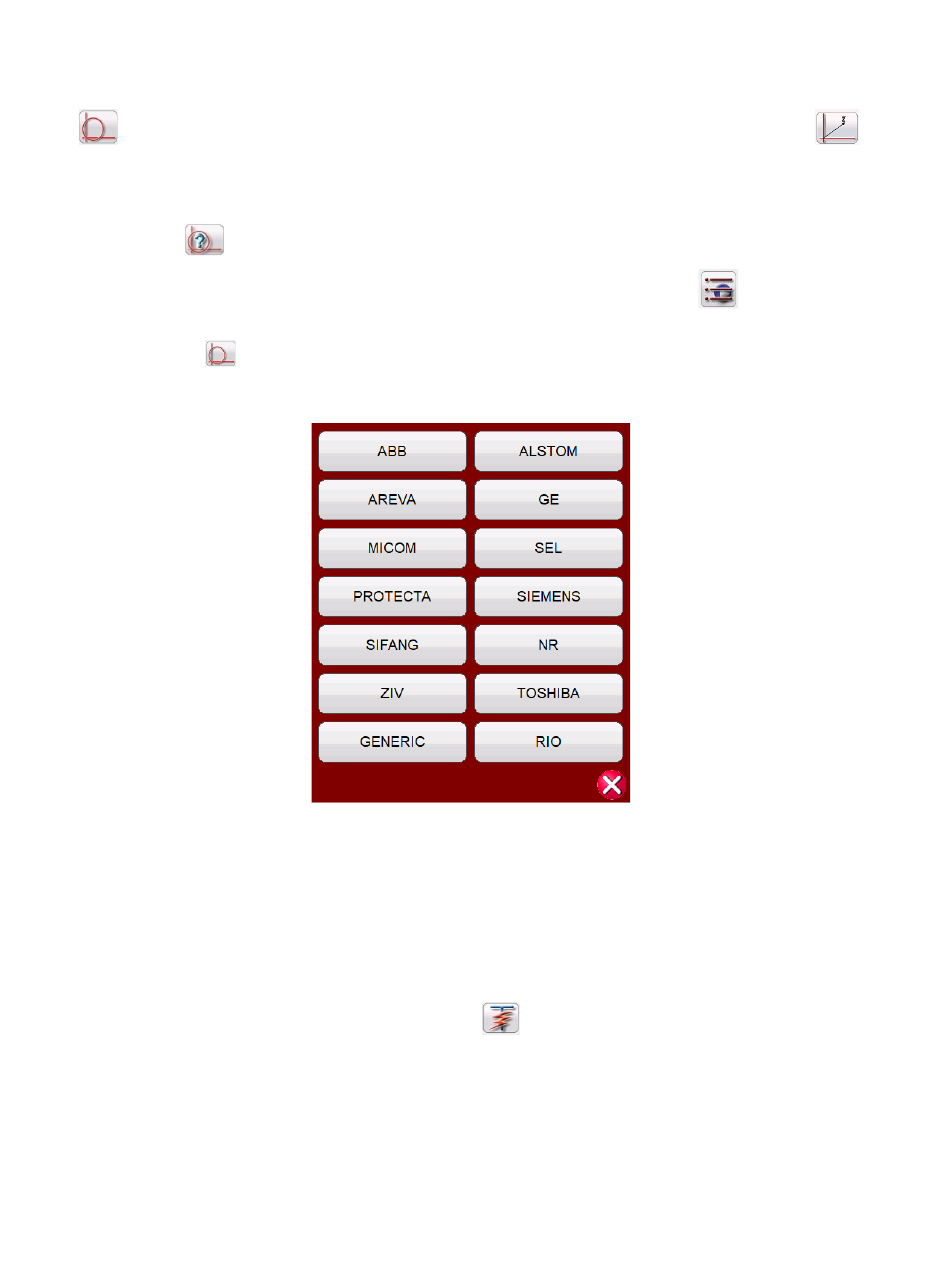

Abbildung 1207: Relaisbibliothek
kann der Benutzer aus einer Liste
