1. Stromversorgung/Netzkabel: Der Netzkabelanschluss und der Erdungsanschluss sind an der
Rückwand des Prüfsets angebracht.
Netzkabel
2. Erdungsbuchse: Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung zu
verbinden.

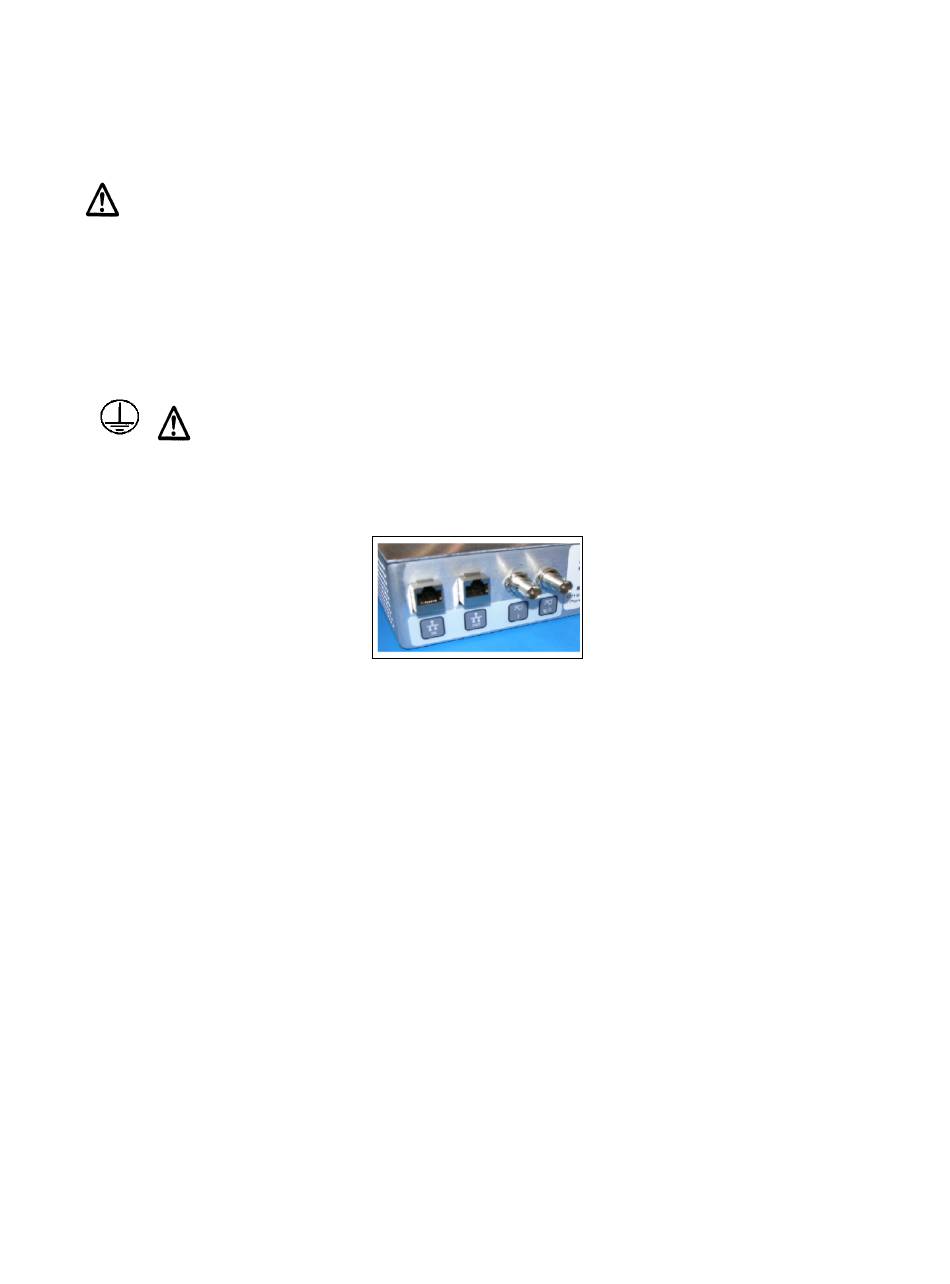

Abbildung 243: Rack-Montage des SMRT1 - Signal- und Kommunikationsanschlüsse an der Rückplatte
1.
IN Der Ethernet-Anschluss ist ein 100BaseTX-Anschluss und der primäre PC-
Verbindungsanschluss. Der Anschluss unterstützt die automatische MDI/MDI-X-Crossover-
Konfiguration, sodass sowohl Standard- als auch Crossover-Ethernet-Kabel verwendet werden
können. Der Anschluss eignet sich optimal zum Herunterladen von EMTP-Dateien, DFR-
Streaming und zur Aktualisierung der Firmware des Geräts. Das SMRT wird standardmäßig mit
einem Crossover-Kabel geliefert. Dieser Anschluss kann auch für den Betrieb mehrerer Einheiten
verwendet werden. Das Gerät, das den OUT-Link bereitstellt, stellt die Hauptphasenreferenz für
alle nachgeschalteten Einheiten bereit.
2. OUT: Der Ethernet-Anschluss ist ein 10/100BaseTX-Anschluss, der hauptsächlich zur
Verbindung mehrerer SMRT-Einheiten für den synchronen Betrieb mit mehreren Einheiten
verwendet wird. Wenn der PC an den IN-Anschluss angeschlossen ist, kann der SMRT1/OUT-
Anschluss mit dem IN-Anschluss eines anderen SMRT-Geräts „nachgeschaltet" verbunden
werden, um eine Phasensynchronisation über den Ethernet-Anschluss zu ermöglichen. Über
diesen Anschluss ist auch der Zugriff auf das IEC 61850-Netzwerk der Schaltanlage möglich, um
GOOSE-Meldungen zu empfangen und zu senden.
3. BNC-Eingänge für externen Verstärker: Auf der Rückplatte befinden sich zwei BNC-
Steckverbinder mit der Bezeichnung I und V/I. Diese Steckverbinder werden verwendet, um ein
externes analoges Signal mithilfe der SMRT-Verstärker zu verstärken. Die Anwendung von
± 10 Volt Spitzenspannung liefert Vollausschlag (abhängig vom Bereich) am ausgewählten
Ausgang.
272
Das Prüfset ist mit einem Netzkabel ausgestattet (siehe Zubehörsatz),
das an den Stecker auf der Rückwand angeschlossen wird.
Überprüfen Sie die Eingangsspannung, bevor Sie das Netzkabel an
die Stromquelle anschließen.
HINWEIS: Das Gerät kann über eine Eingangsquelle mit einer
Nennleistung von 100 bis 240 VAC betrieben werden. Das Gerät
stellt sich automatisch auf die verfügbare Leistung ein, wenn es sich
innerhalb des angegebenen Bereichs befindet.
Ein Masseanschlusspunkt (Erdungspunkt) auf der Rückplatte des
Geräts dient als zusätzliche Schutzerdung.
Teil 81757
Rev 15; Datum: 06/2018
