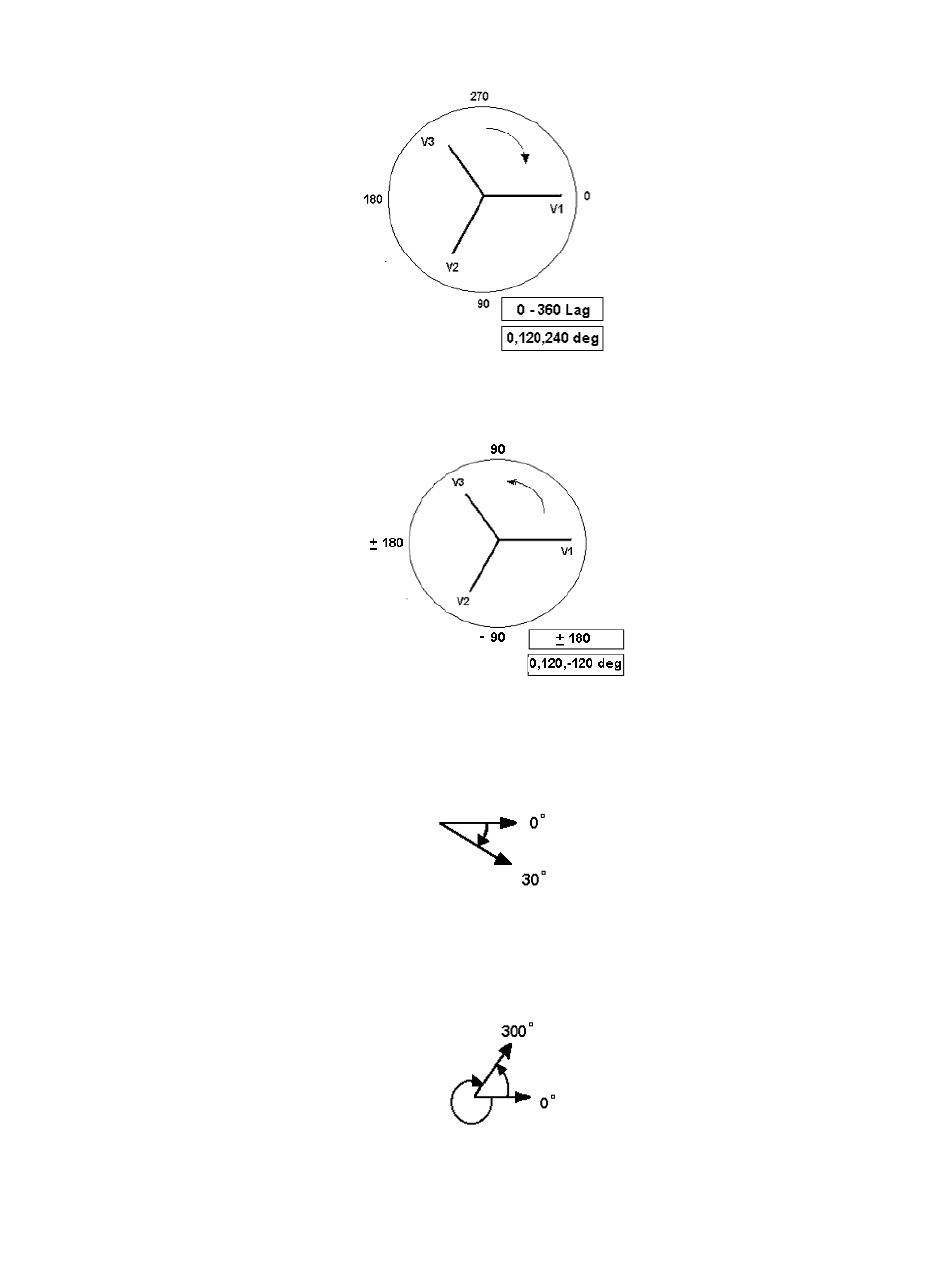

Abbildung 45: Diagramme Negative Phasendrehung
:
Abbildung 46
Positive Phasensequenzdrehung mit ± 180˚
Wenn Sie beispielsweise 0-360 (nacheilend) (0, 120, 240) verwenden und einen Winkel von 30°
zwischen den beiden Ausgängen einstellen, sieht das folgendermaßen aus:
Der Referenzausgang liegt bei 0° und der zweite Ausgang wird um 30° im Uhrzeigersinn gedreht. Mit
anderen Worten: Der Winkel eilt der referenzierten Quelle um 30° nach. Wenn der Winkel dagegen
entgegen dem Uhrzeigersinn von 359,9° bis hin zu 0,0° abnimmt, würde bei Einstellung des Winkels
auf 300,0° der zweite Ausgang folgendermaßen aussehen:
Der Referenzausgang liegt bei 0° und der zweite Ausgang wird gegen den Uhrzeigersinn auf 60°
gedreht. Mit anderen Worten: Der zweite Ausgang eilt dem Referenzausgang um 300° nach oder eilt
ihm um 60° vor. Der Benutzer kann standardmäßig Phasenwinkel von ±180° festlegen, wobei die -
75
Teil 81757
Rev 15; Datum: 06/2018
