ersetzt, wobei eine andere Überlagerung vorhanden ist. Die Binäreingänge dienen zur Überwachung von
Relaisauslöserkontakten zur Durchführung von Anregungs- und Abfallprüfungen sowie zur Durchführung
von Zeitmessungen. Der Binärausgänge dienen zur Simulation von Schließer-/Öffnerkontakten zum
Testen von Unterbrecher-Ausfallschemata oder ähnlichen Vorgängen im Energieversorgungsnetz.
Darüber hinaus können sie auch zum Schalten von AC/DC-Spannungen und -Strömen verwendet
werden.

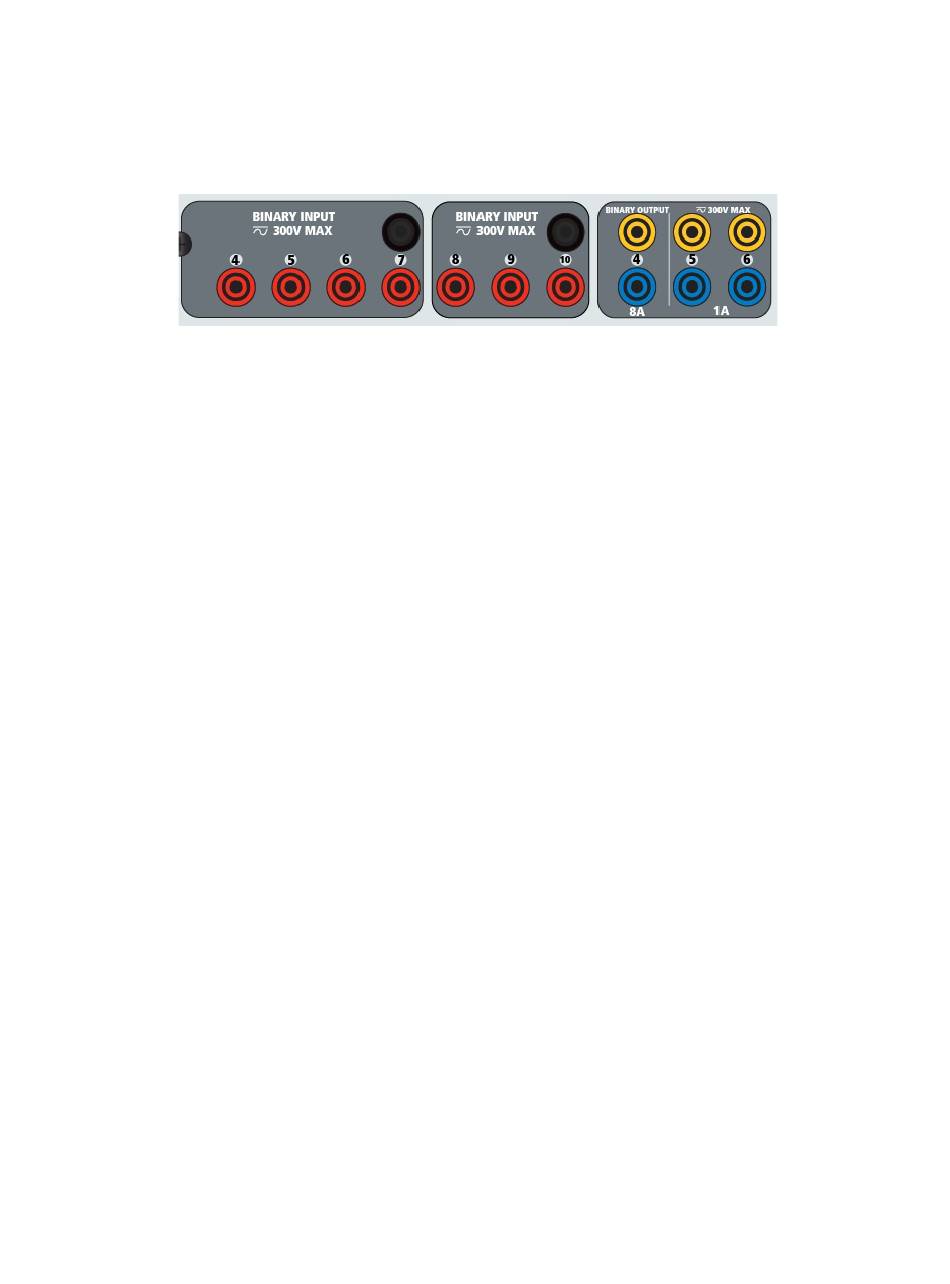

Abbildung 273: Binäreingänge 4 bis 10 und Binärausgänge 4 bis 6
1.4.1 Binäreingänge
Die Binäreingänge wurden speziell für die Messung des Hochgeschwindigkeitsbetriebs
elektromechanischer, elektronischer und mikroprozessorbasierter Schutzrelais entwickelt. Alle
Binäreingänge sind standardmäßig auf Überwachungsmodus, Kontaktzustandsänderung, Sperre AUS
eingestellt.
Wenn Sie die STVI- oder STVI-Software verwenden, um einen Binäreingang von der
Kontaktzustandsänderung in „Spannung angewendet/entfernt" zu ändern, klicken Sie auf das Fenster
„Input Type" (Eingangstyp) oder berühren Sie es. Daraufhin wird eine Sinuskurve mit Kontaktsymbol
angezeigt. Der Eingang ist jetzt auf Spannungserfassung eingestellt.
Um den Binäreingang vom Überwachungsmodus in den Zeitgebermodus zu ändern, klicken oder
berühren Sie die Schaltfläche „Use as Monitor" (Zur Überwachung verwenden). Das Anzeigefenster
ändert sich in „Use as Trip" (Als Auslöser verwenden), gesperrt, d. h. der Binäreingang ist jetzt so
eingestellt, dass der Zeitgeber beim Erkennen des ersten Kontaktschließens angehalten wird (wenn der
Eingangstyp auf Kontakt eingestellt ist) oder beim Messen von Spannung, wenn der Eingangstyp auf
Spannungsmessung eingestellt ist.
1.4.1.1 Start, Stopp und Überwachung von Torschaltungen
1
Im Gerät SMRT36D ermöglichen bis zu zehn identische, unabhängige, programmierbare Torschaltungen
die einfache Auswahl des gewünschten Modus für den Zeitsteuerungs- oder
Kontaktüberwachungsbetrieb.
Zur Überwachung des Betriebs der Kontakte oder der SCR-Auslösung im zu prüfenden Gerät ist eine
Leuchte für jede Torschaltung vorhanden. Die Torschaltung ist für die Spannungsmessung isoliert und
kann elektronische Logiksignale überwachen. Die jeweilige Leuchte leuchtet auf, wenn die Kontakte
geschlossen werden oder Spannung an die Torschaltung angelegt wird.
1.4.1.1.1 Potenzialfreie Kontakte geöffnet
Der Zeitgeber stoppt oder eine Durchgangsanzeige erlischt beim Öffnen von normalerweise
geschlossenen Kontakten oder wenn die Leitung durch ein Halbleitergerät, z. B. einen Triac oder einen
Transistor, unterbrochen wird.
1.4.1.1.1 Potenzialfreie Kontakte schließen
Der Zeitgeber stoppt oder eine Durchgangsanzeige leuchtet beim Schließen von normalerweise
geöffneten Kontakten oder wenn die Leitung durch ein Halbleitergerät, z. B. einen Triac oder einen
Transistor, erfolgt.
1.4.1.1.3 Anwendung oder Entfernung von Wechsel- oder Gleichspannung
Dadurch wird der Zeitgeber entweder gestartet oder gestoppt. Die Durchgangsanzeige leuchtet
(Anwendung) oder erlischt (Entfernung), wenn eine AC- oder DC-Spannung angelegt oder entfernt wird.
Um einer Vielzahl von Testanwendungen gerecht zu werden, verfügen die Binäreingänge über
