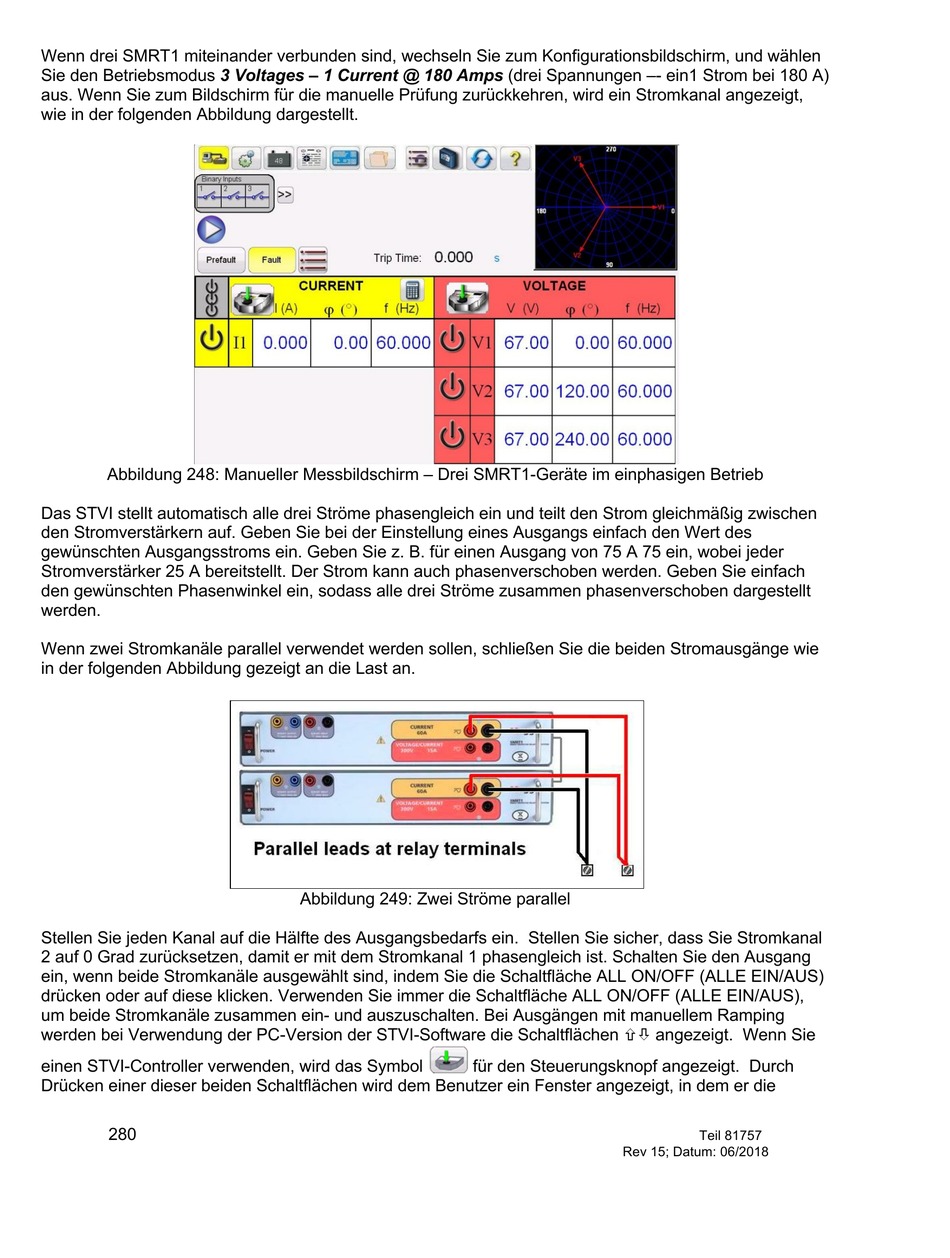

Wenn drei SMRT1 miteinander verbunden sind, wechseln Sie zum Konfigurationsbildschirm, und wählen
Sie den Betriebsmodus 3 Voltages – 1 Current @ 180 Amps (drei Spannungen –- ein1 Strom bei 180 A)
aus. Wenn Sie zum Bildschirm für die manuelle Prüfung zurückkehren, wird ein Stromkanal angezeigt,
wie in der folgenden Abbildung dargestellt.
Abbildung 248: Manueller Messbildschirm – Drei SMRT1-Geräte im einphasigen Betrieb
Das STVI stellt automatisch alle drei Ströme phasengleich ein und teilt den Strom gleichmäßig zwischen
den Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs einfach den Wert des
gewünschten Ausgangsstroms ein. Geben Sie z. B. für einen Ausgang von 75 A 75 ein, wobei jeder
Stromverstärker 25 A bereitstellt. Der Strom kann auch phasenverschoben werden. Geben Sie einfach
den gewünschten Phasenwinkel ein, sodass alle drei Ströme zusammen phasenverschoben dargestellt
werden.
Wenn zwei Stromkanäle parallel verwendet werden sollen, schließen Sie die beiden Stromausgänge wie
in der folgenden Abbildung gezeigt an die Last an.
Abbildung 249: Zwei Ströme parallel
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie Stromkanal
2 auf 0 Grad zurücksetzen, damit er mit dem Stromkanal 1 phasengleich ist. Schalten Sie den Ausgang
ein, wenn beide Stromkanäle ausgewählt sind, indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS)
drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS),
um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping
werden bei Verwendung der PC-Version der STVI-Software die Schaltflächen ñò angezeigt. Wenn Sie
einen STVI-Controller verwenden, wird das Symbol für den Steuerungsknopf angezeigt. Durch
Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die
