Megger STVI Benutzerhandbuch Seite 211

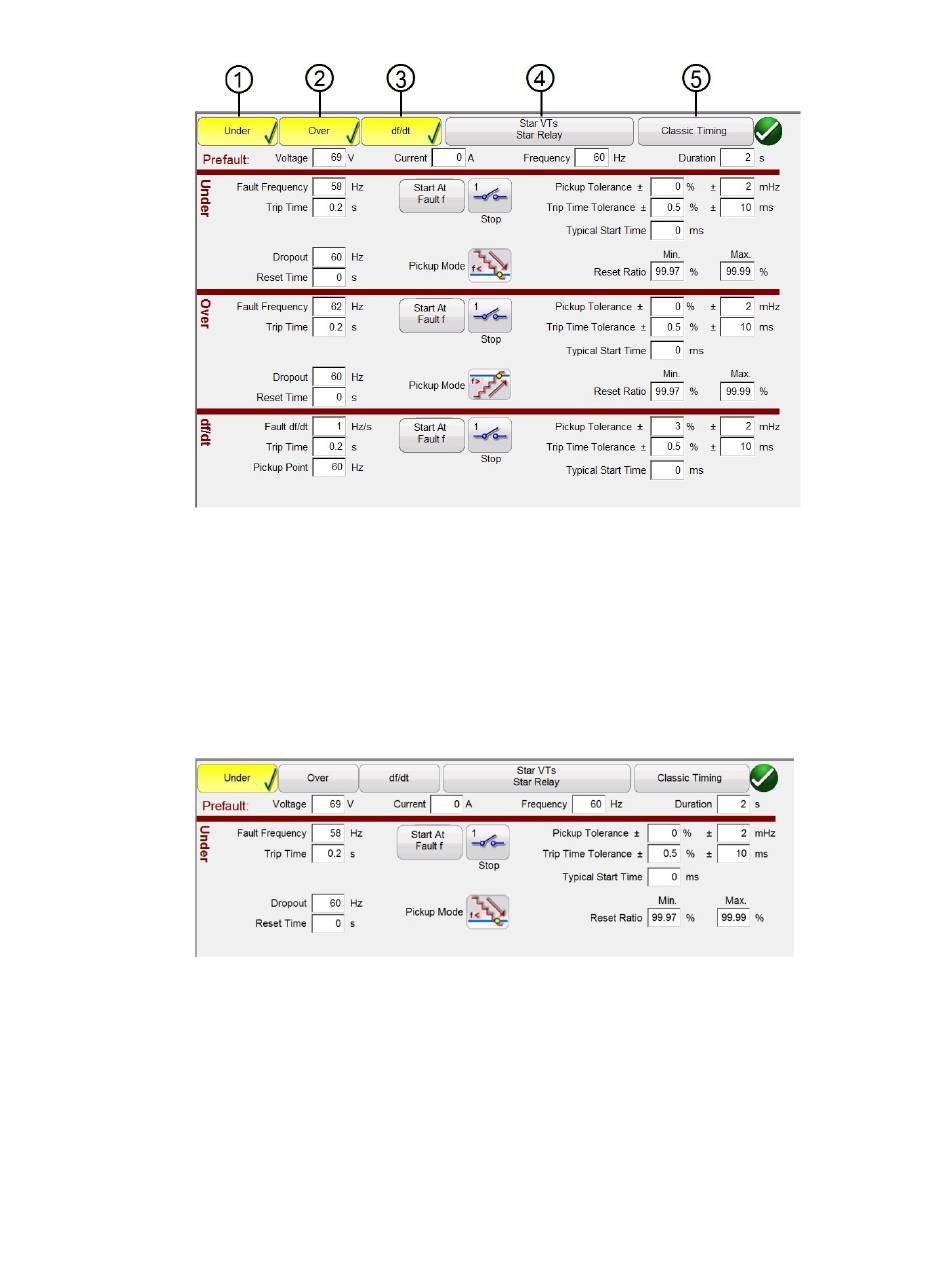

Abbildung 163: Frequenzrelais-Einstellungen und Konfigurationsbildschirm
Es gibt drei Arten von Frequenzrelais-Testoptionen: Unterfrequenz, Überfrequenz und df/dt. Wenn
nur Unterfrequenz geprüft werden soll, drücken oder klicken Sie einfach auf die Schaltflächen „Over"
(Über) und „df/dt", um die Auswahl dieser Einstellungsfenster aufzuheben. Im Folgenden werden die
einzelnen Einstellungsfenster beschrieben.
3.11.1.1 ① Prüfung Unterfrequenz
Abbildung 164: Prüfeinstellungen Unterfrequenzrelais
Fault Frequency (Fehlerfrequenz): Geben Sie den Wert für die Unterfrequenzeinstellung des Relais
ein.
Trip Time (Auslösezeit): Geben Sie den Wert für die Auslösezeit des Relais in Sekunden ein.
Start Time At (Startzeit): Dem Start des Zeitgebers sind zwei Schaltflächen zugeordnet: Start Timer
At Pickup Frequency (Zeitgeber bei Anregungsfrequenz starten) und Start Time with Binary Input
(Startzeit mit Binäreingang).
