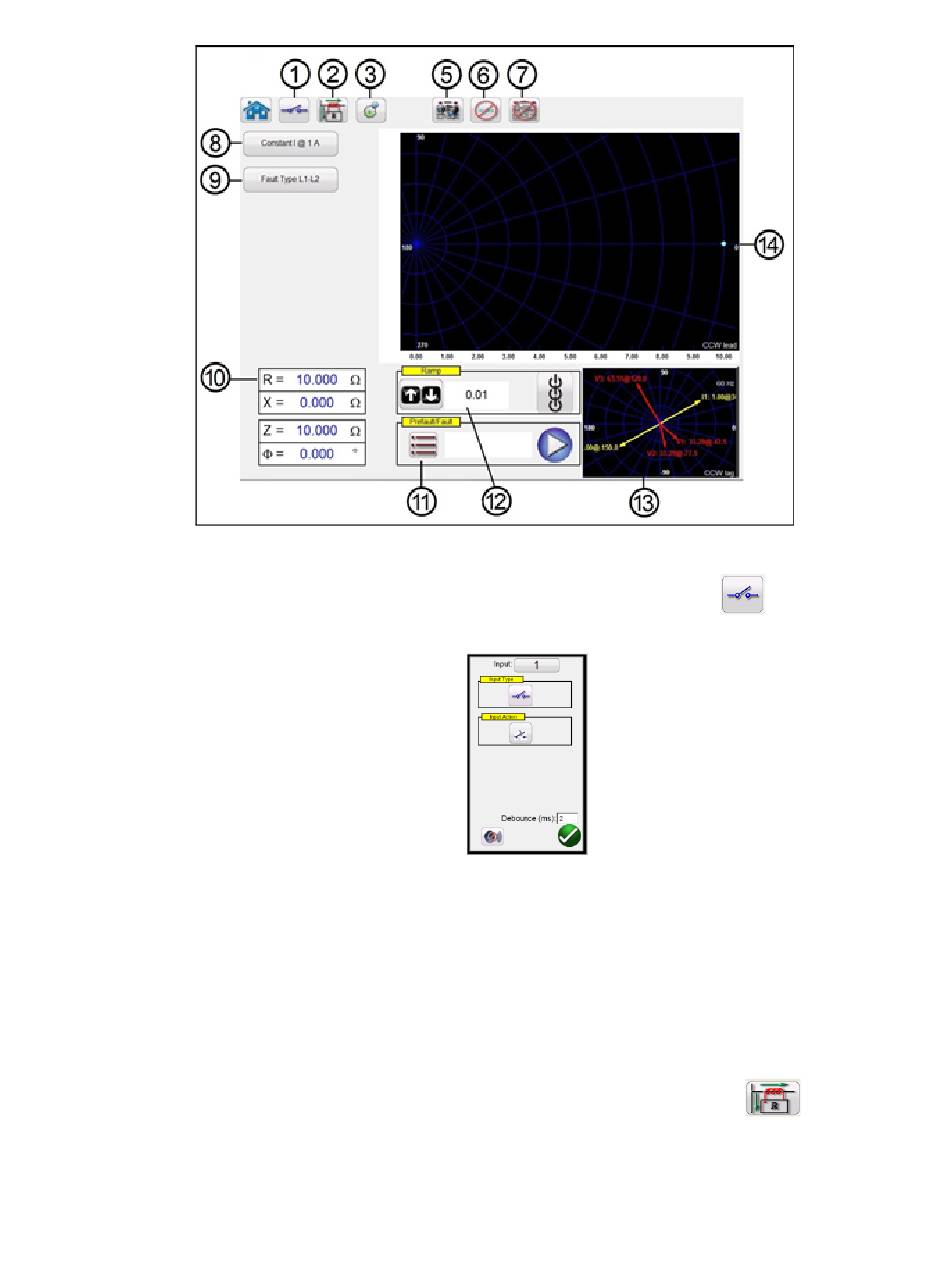

Abbildung 140: Easy Z-Einstellung und Messbildschirm
3.6.7.1.1 ① Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang)
Drücken Sie auf dieses Feld, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
Die Standardeinstellungen sind: Binäreingang 1, potenzialfreie Kontakte, wie durch den Eingangstyp
angegeben, und als Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte
angezeigt. Um den Eingangstyp von potenzialfreien Kontakten in Spannung zu ändern, drücken Sie
auf das Symbol „Eingangstyp", und es ändert sich in Spannung. Um zum Öffnen von Öffnerkontakten
zu wechseln, drücken Sie auf das Symbol „Input Action" (Eingangsaktion). Das Öffnen geschlossener
Kontakte wird angezeigt. Zum Einstellen der Betriebszeit des Impedanzelements wird der Zeitgeber
standardmäßig auf den Modus „Latched Input (enabled)" (Eingang gesperrt (aktiviert)) eingestellt.
Dies bedeutet, dass der Zeitgeber beim Schließen des ersten Kontakts stoppt. Beachten Sie, dass
die Entprellzeit auf 2 Millisekunden eingestellt ist.
3.6.7.1.2 ② Schaltfläche „Change CT Grounding" (Stromwandlererdung ändern)
