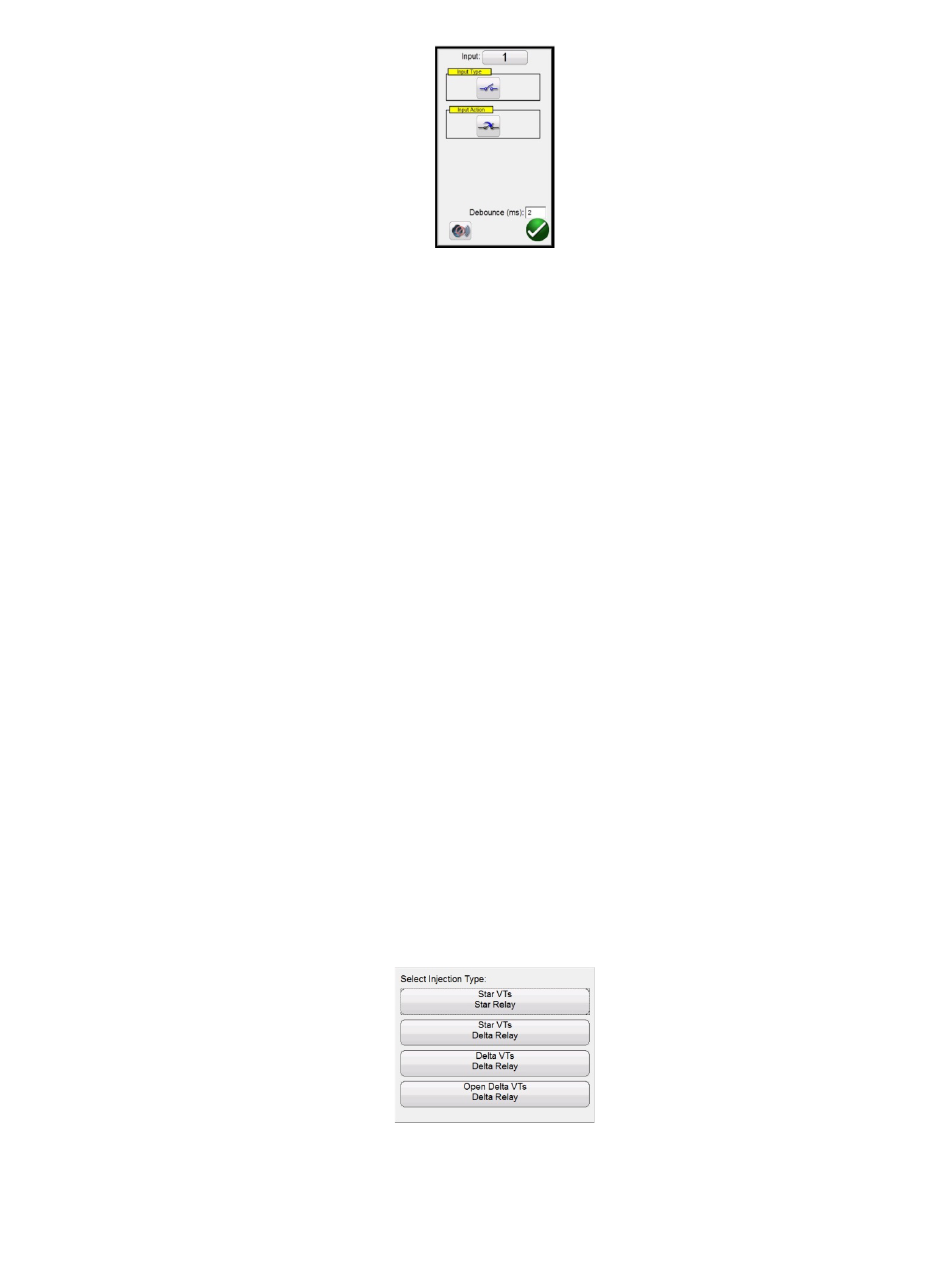

Abbildung 170: Bildschirm „Binäreingang"
Die Standardeinstellungen sind: Binäreingang 1, potenzialfreie Kontakte, wie durch den Eingangstyp
angegeben, und als Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte
angezeigt. Um den Eingangstyp von potenzialfreien Kontakten in Spannung zu ändern, drücken Sie
auf das Symbol „Eingangstyp", und es ändert sich in Spannung. Um zum Öffnen von Öffnerkontakten
zu wechseln, drücken Sie auf das Symbol „Input Action" (Eingangsaktion). Das Öffnen geschlossener
Kontakte wird angezeigt. Der Zeitgeber wird standardmäßig auf den Modus „Latched Input (enabled)"
(Eingang gesperrt (aktiviert)) eingestellt. Dies bedeutet, dass der Zeitgeber beim Schließen des
ersten Kontakts anhält. Beachten Sie, dass die Entprellzeit auf 2 Millisekunden eingestellt ist.
Pickup Tolerance (Anregungstoleranz): Geben Sie die Anregungstoleranz des zu prüfenden Relais
ein. Es stehen zwei Eingaben zur Verfügung: ± % der Anregungseinstellung und ± mHz.
Trip Time Tolerance (Toleranz Auslösezeit): Geben Sie die Zeittoleranz des zu prüfenden Relais
ein. Es stehen zwei Eingaben zur Verfügung: ± % der Zeiteinstellung und ± ms.
Typical Start Time (Typische Startzeit): Dies ist ein bekannter Zeitverzögerungswert, der mit dem zu
prüfenden Relais verknüpft ist. Dieser Zeitwert ist mit der Relaisverzögerungszeit verknüpft, wenn der
Wert der Anregungsfrequenz über einen oder mehrere Zyklen ermittelt wird, und die Anregungs- oder
Auslöseausgänge dann angezeigt werden sollen. Typische Werte liegen zwischen 50 und 200 ms.
Dieser Wert ist entscheidend für die Bestanden/Nicht bestanden-Bestimmung in den
Zeitmessprüfungsergebnissen. Der Benutzer sollte in der Dokumentation des Relaisherstellers
nachsehen, welcher Zeitwert in das Fenster eingegeben werden muss.
3.11.1.4 ④ VT- und Relaisverbindungen
Drücken oder klicken Sie auf diese Schaltfläche, um das Auswahlmenü für die VT- und
Relaisverbindungen aufzurufen.
Abbildung 171 Menü zur Auswahl des Einspeisungstyps
3.11.1.5 Auswahl Klassische Zeitmessprüfung
