Der SMRT410D-Stromverstärker liefert der Last während der Prüfung konstant die maximale
Bürdenspannung; der Bereichswechsel erfolgt automatisch unter Last, während des Betriebs.
Dies sorgt für bessere Prüfergebnisse, spart Zeit, da die Ausgänge nicht abgeschaltet werden
müssen, um die Ausgangsabgriffe oder -bereiche zu ändern. Im Gegensatz zu den
Einzelbereichs-Stromverstärkern sorgt dies für eine höhere Bürdenspannung bei niedrigeren
Prüfströmen. Die konstante Ausgangsleistung macht es in vielen Fällen überflüssig, dass zum
Prüfen von Hochlastrelais Stromkanäle parallel und/oder in Reihe geschaltet werden müssen. Im
Folgenden sind typische Ausgangsströme und die damit verbundenen verfügbaren Werte für die
Bürdenspannung aufgeführt. Der Ausgangsstrom pro Kanal und die Bemessungsleistungen sind
in Effektivwerten für Wechselstrom und Spitzenleistungsbemessung angegeben. Die
angegebenen Arbeitszyklen basieren auf der typischen Umgebungstemperatur.
Ausgangsstrom
1 Ampere
4 Ampere
15 Ampere
32 Ampere
60 Ampere
200 Watt DC
Der Ausgang des Stromverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt
gegen anhaltende Überlasten. Bei einem offenen Stromkreis oder einer thermischen Überlastung
schaltet sich der Verstärker automatisch aus. Dem Benutzer wird eine Meldung angezeigt, die
angibt, welche Bedingung vorliegt.
1.4 Binäreingänge und -ausgänge
Binäreingänge und -ausgänge sind deutlich gekennzeichnet und logisch gruppiert. Die
Binäreingänge dienen zur Überwachung von Relais-Auslöserkontakten zur Durchführung von
Anregungs- und Abfallprüfungen sowie zur Durchführung von Zeitmessungen. Der
Binärausgänge dienen zur Simulation von Schließer-/Öffnerkontakten zum Testen von
Unterbrecher-Ausfallschemata oder ähnlichen Vorgängen im Energieversorgungsnetz. Darüber
hinaus können sie auch zum Schalten von AC/DC-Spannungen und -Strömen verwendet werden.

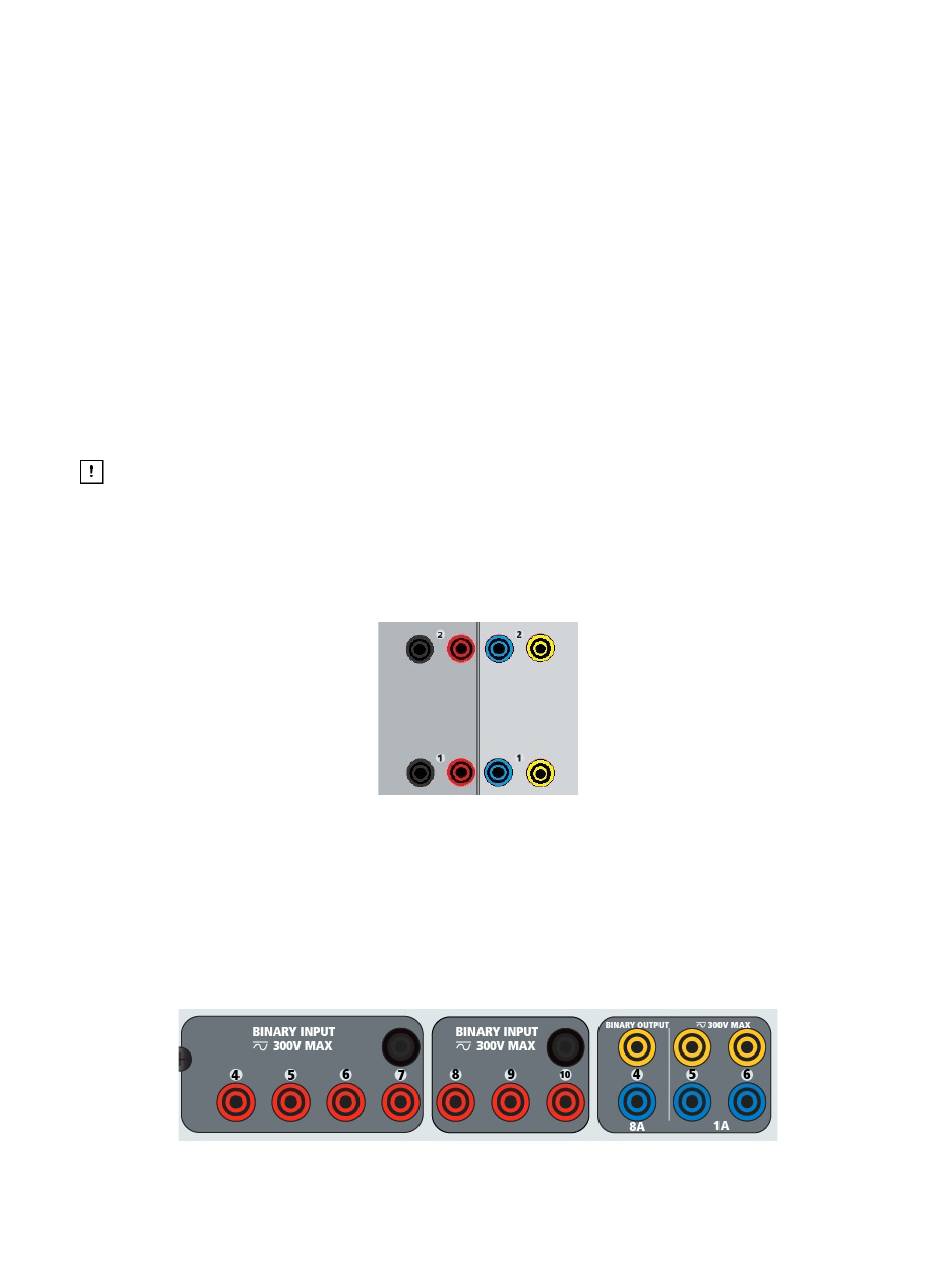

Abbildung 320: Binäreingänge 4 bis 10 und Binärausgänge 4 bis 6
1.4.1 Binäreingänge
Leistung
15 VA
200 VA (282 Spitze)
200 VA (282 Spitze)
200 VA (282 Spitze)
300 VA (424 Spitze)
Abbildung319: Binäreingänge und -ausgänge 1 und 2
Max V / Arbeitszyklus
15,0 Veff dauerhaft
50,0 Veff dauerhaft
13,4 Veff dauerhaft
6,25 Veff 15 Minuten
5,00 Veff 1,5 Sek.
