⑩
IBias-Gleichung: Durch Drücken oder Klicken auf die Schaltfläche werden dem
Benutzer sieben verschiedene Stabilisierungsgleichungen zur Auswahl angezeigt.
Verschiedene Relaishersteller verwenden unterschiedliche Methoden, um den Betrieb
des Differentialelements zu stabilisieren. Die zu verwendende Gleichung finden Sie in
den Anweisungen des Relaisherstellers. Im Folgenden finden Sie einige Beispielrelais
und zugehörige Gleichungen.
Gleichung
(|Ip| + |Is|)
(|Ip| + |Is|)/2
>|Ip| oder |Is|
(I1 + I2 - Id) /2
⑪
Nicht stabilisierte Anregung: Geben Sie den entsprechenden Wert für die nicht
stabilisierte Anregung in Ampere ein.
⑫

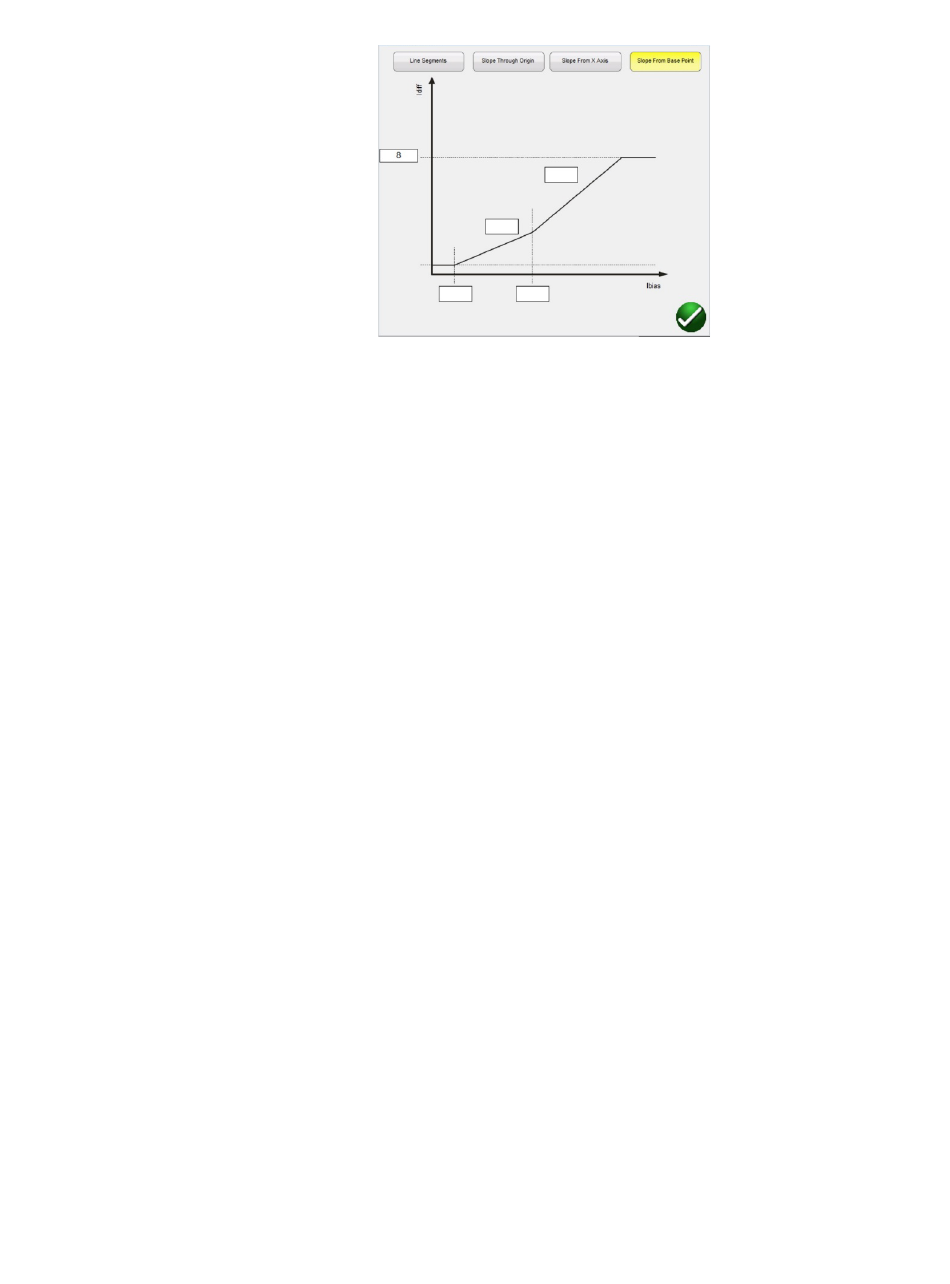

Definitionstabelle Liniensegment der Steigungseigenschaft: Je nachdem, welche
Steigungseigenschaft gewählt wurde, siehe 9 oben, variiert die Anzahl der
Steigungslinien zwischen 2 und 4, und die IBias-Anregungswert variieren je nachdem, ob
die Steigung den Ursprung durchläuft oder nicht. Beispiele finden Sie in den
Beschreibungen der Linien oben.
⑬
Modus mit Oberwellenrampe: Der Benutzer kann auswählen, ob der prozentuale
Anteil des Oberwellengehalts in der Grundschwingung erhöht werden soll, bis das Relais
in den Haltezustand versetzt wird (Rampe auf kein Betrieb), oder vermindert werden soll,
um den Prozentsatz der Oberwellen zu verringern, bis das Relais den Haltezustand
verlässt (Rampe auf Betrieb).
⑭
Verwendeter Nennstrom: Drücken oder klicken Sie auf die Schaltfläche, um
zwischen Stromwandler und geschütztem Objekt zu wechseln und entweder die
196
Hersteller
SEL 487, SEL 787, Siemens Serie 7UT5X,
und Siemens Serie 7UT6X
SEL 387, SEL 587
ABB RET670, GE Multilin SR 745
ZIV
