3.1.4 ④ Schaltfläche „Report options" (Berichtsoptionen)
Mit dieser Schaltfläche wird das aktuelle Prüfergebnis zum Bericht hinzugefügt. Außerdem wird der
Bericht angezeigt, und der Benutzer kann die Prüfung benennen sowie Grenzwerte, Kommentare
oder Mängel eingeben. Berichte können im internen STVI-Speicher gespeichert und über einen
USB-Stick auf PowerDB oder bei Verwendung eines PCs in den internen Speicher des PCs
übertragen werden. Frühere Prüfergebnisse können geladen werden und mit der Option „Retest"
(Erneut prüfen) können Prüfungen mithilfe der gleichen Parameter wie in den vorherigen Prüfungen
wiederholt werden.
3.1.5 ⑤ Schaltfläche „Relay Connections" (Relaisverbindungen)
Relaisverbindungen können vom Benutzer als Textdatei, Grafik oder eine Kombination aus beiden
erstellt und als spezifischer Test gespeichert werden, der von Benutzern abgerufen werden kann.
3.1.6 ⑥ Schaltfläche „File Folder" (Dateiordner)
Um auf das Dateiverwaltungssystem zuzugreifen, berühren Sie „File Folder" (Dateiordner) oben in
der Mitte des Messbildschirms. Dieses Symbol wird nur auf dem STVI-Handsteuergerät und auf
Geräten der Serie SMRT-D angezeigt (nicht in der PC-Version). Es bietet dem Benutzer die
Möglichkeit, Tests zu speichern oder gespeicherte Tests zu öffnen. Weitere Informationen finden Sie
im Abschnitt 2.5 „STVI-Dateiverwaltung".
3.1.7 ⑦ Schaltfläche „Relay Settings" (Relaiseinstellungen)
Drücken Sie diese Schaltfläche, um auf das Datenfenster „Relay Settings" (Relaiseinstellungen)
zuzugreifen. Hier kann der Benutzer Informationen zu dem getesteten Relais, wie Hersteller,
Modellnummer, Seriennummer, CT- und PT-Informationen usw., in verschiedenen Dateiformaten
importieren oder exportieren.

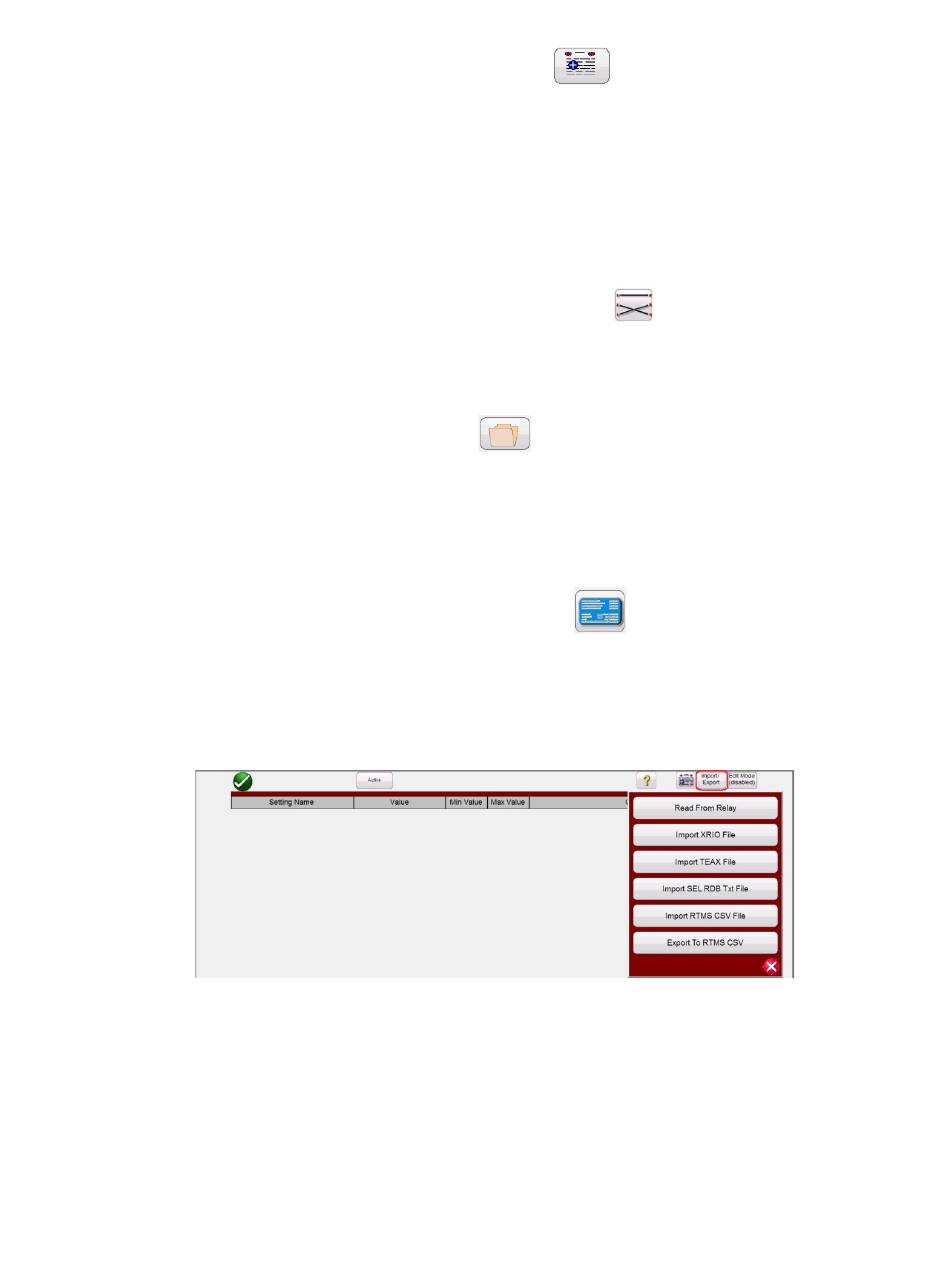

Abbildung 236: Optionen, die durch Drücken der Import/Export-Schaltfläche bereitgestellt werden
3.1.7.1 Import-/Exportoptionen für Relaiseinstellungen
3.1.7.1.1 „Read from Relay" (Aus Relais lesen): Drücken Sie diese Schaltfläche, um
Relaiseinstellungen direkt vom Relais zu importieren. Die beiden unterstützten Formate sind SEL
Serial und MODBUS.
3.1.7.1.2 „Import XRIO File" (XRIO-Datei importieren): Drücken Sie diese Schaltfläche, um
Relaiseinstellungen im XRIO-Dateiformat zu importieren. XRIO-Dateien werden mithilfe von Software
verschiedener Relaishersteller erstellt. Einige spezifische Relais in der Relaisbibliothek bieten die
