Wenn zwei Stromkanäle parallel verwendet werden sollen, belassen Sie das Gerät in der
standardmäßigen dreiphasigen Konfiguration. Schließen Sie die beiden Stromausgänge wie in der
folgenden Abbildung gezeigt an die Last an.

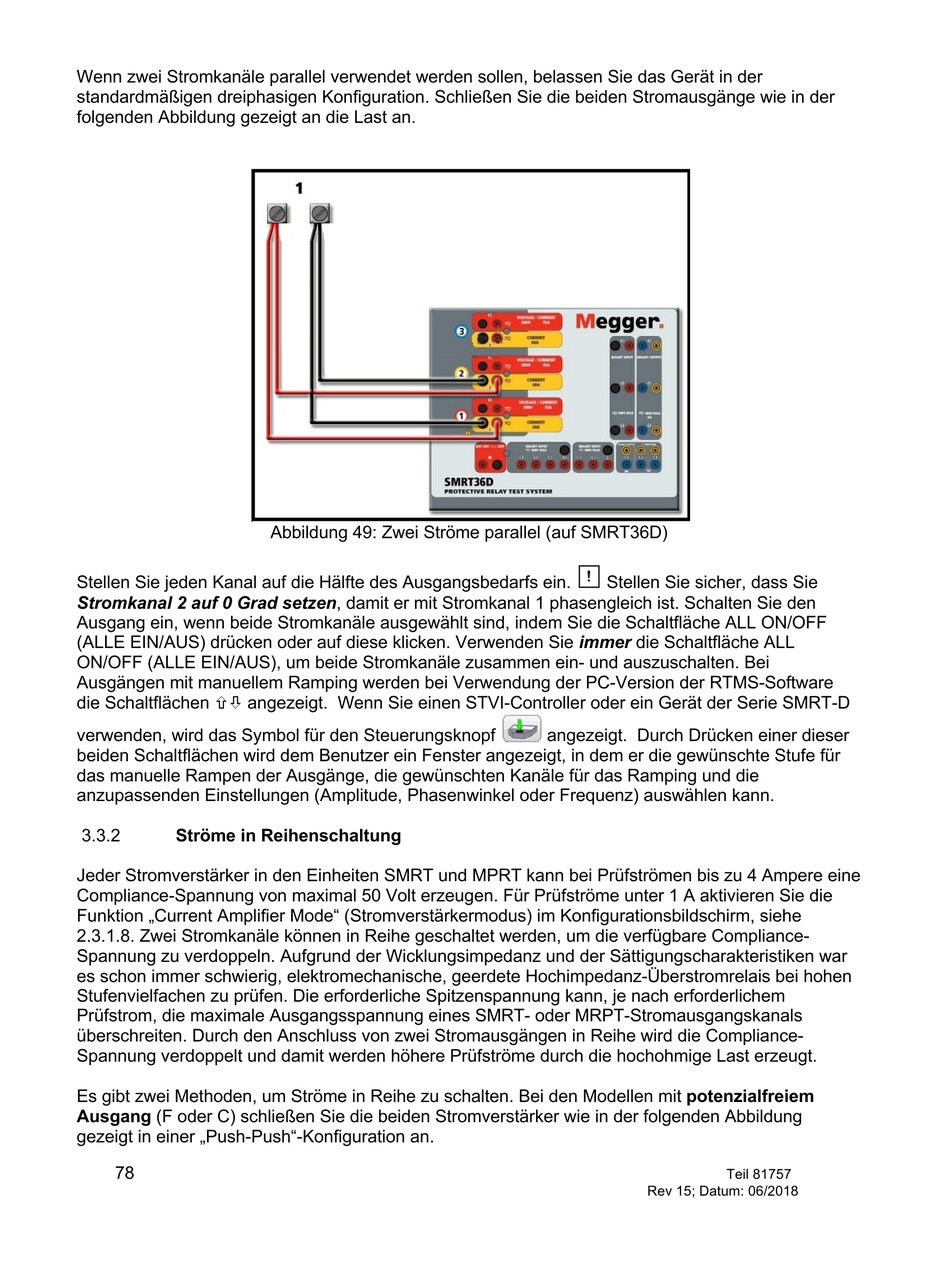

Abbildung 49: Zwei Ströme parallel (auf SMRT36D)
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie
Stromkanal 2 auf 0 Grad setzen, damit er mit Stromkanal 1 phasengleich ist. Schalten Sie den
Ausgang ein, wenn beide Stromkanäle ausgewählt sind, indem Sie die Schaltfläche ALL ON/OFF
(ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche ALL
ON/OFF (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei
Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software
die Schaltflächen ñò angezeigt. Wenn Sie einen STVI-Controller oder ein Gerät der Serie SMRT-D
verwenden, wird das Symbol für den Steuerungsknopf angezeigt. Durch Drücken einer dieser
beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe für
das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die
anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.3.2 Ströme in Reihenschaltung
Jeder Stromverstärker in den Einheiten SMRT und MPRT kann bei Prüfströmen bis zu 4 Ampere eine
Compliance-Spannung von maximal 50 Volt erzeugen. Für Prüfströme unter 1 A aktivieren Sie die
Funktion „Current Amplifier Mode" (Stromverstärkermodus) im Konfigurationsbildschirm, siehe
2.3.1.8. Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Compliance-
Spannung zu verdoppeln. Aufgrund der Wicklungsimpedanz und der Sättigungscharakteristiken war
es schon immer schwierig, elektromechanische, geerdete Hochimpedanz-Überstromrelais bei hohen
Stufenvielfachen zu prüfen. Die erforderliche Spitzenspannung kann, je nach erforderlichem
Prüfstrom, die maximale Ausgangsspannung eines SMRT- oder MRPT-Stromausgangskanals
überschreiten. Durch den Anschluss von zwei Stromausgängen in Reihe wird die Compliance-
Spannung verdoppelt und damit werden höhere Prüfströme durch die hochohmige Last erzeugt.
Es gibt zwei Methoden, um Ströme in Reihe zu schalten. Bei den Modellen mit potenzialfreiem
Ausgang (F oder C) schließen Sie die beiden Stromverstärker wie in der folgenden Abbildung
gezeigt in einer „Push-Push"-Konfiguration an.
