R0 = Realteil von Z0
X0 = Imaginärteil von Z0
Drücken Sie die Schaltfläche „Ground Compensation" (Erdungskompensation) und das folgende
Einstellungsfenster wird angezeigt.

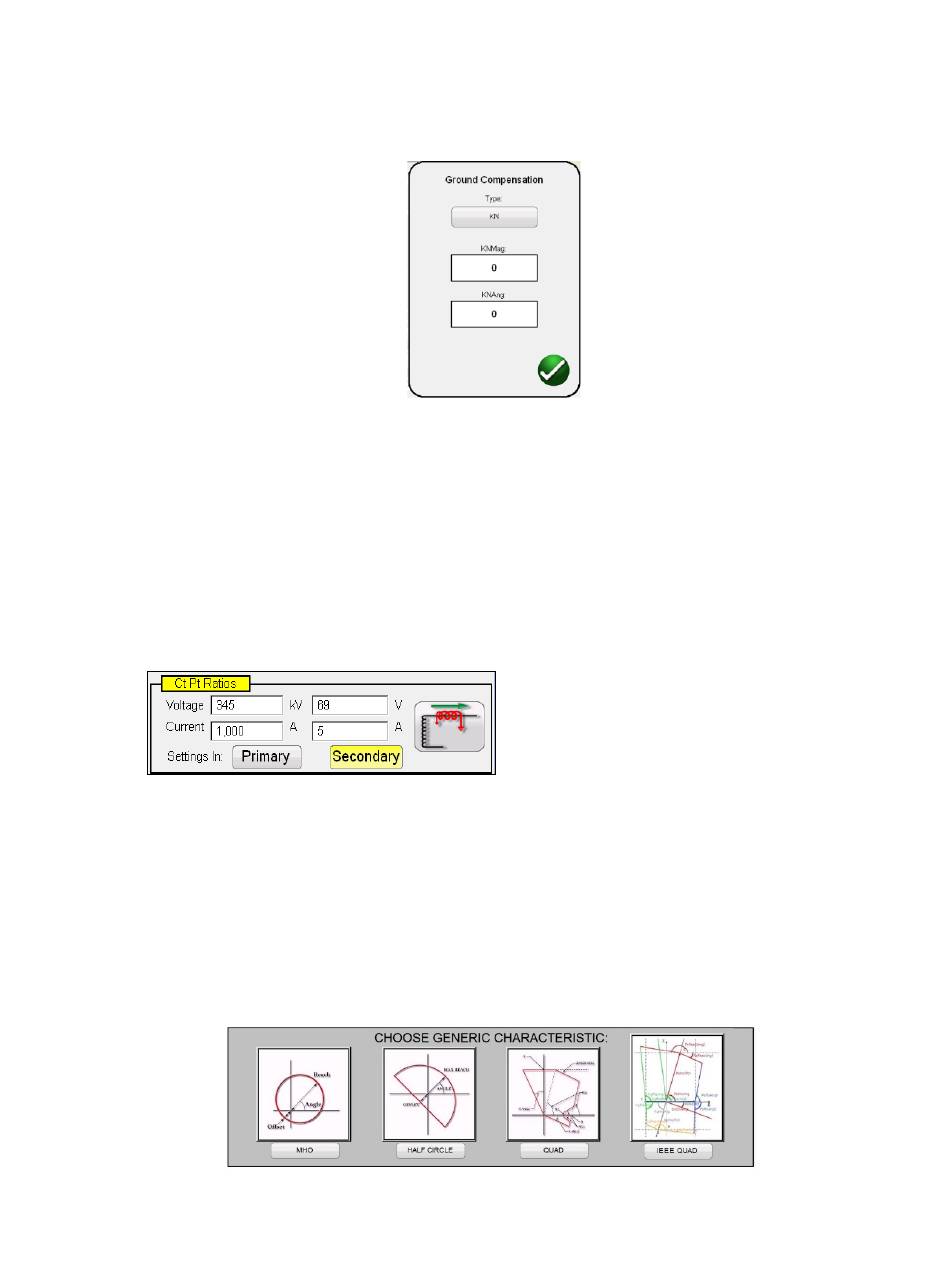

Abbildung 123: Dialogfeld „Ground Compensation Settings" (Einstellungen Erdungskompensation)
Der Standardeinstellung ist KN. Um Z0Z1- oder RE/RL XE/XL-Werte einzugeben, drücken Sie die
Schaltfläche „Type (KN)" (Typ (KN)). Wenn die Kompensationsfaktoren Teil der Relaiseinstellungen
sind (z. B. für AREVA Quadramho in der Relaisbibliothek), wird die Schaltfläche „Compensation"
(Kompensation) nicht bereitgestellt, aber die Werte werden basierend auf den tatsächlichen
Relaiseinstellungen berechnet. Geben Sie die Größe und den Winkel für den entsprechenden
Kompensationswert ein. Die RTMS-Software berechnet die Relaisbetriebseigenschaften und die
entsprechenden Testwerte im Testfenster.
3.6.1.6 CT PT Ratios (CT/PT-Verhältnisse)
Über die Schaltflächen „Primary" (Primär) und „Secondary" (Sekundär) wird die Skalierung im
Impedanzdiagramm gesteuert. Sie sind mit den eingegebenen CT- und PT-Werten verknüpft. Geben
Sie die entsprechenden primären und sekundären Werte ein. Drücken Sie entweder die Schaltfläche
„Primary" (Primär) oder „Secondary" (Sekundär) und die Ohmsche Skalierung wird im
Impedanzdiagramm geändert. In diesem Fenster kann auch die Polarität des Stromwandlers
eingestellt werden.
3.6.2

Allgemeine Eigenschaften

Durch Drücken der Schaltfläche „Generic Characteristics" (Allgemeine Eigenschaften) stehen drei
Optionen zur Verfügung: MHO, Half MHO, QUAD (vierseitig) und IEEE QUAD.
