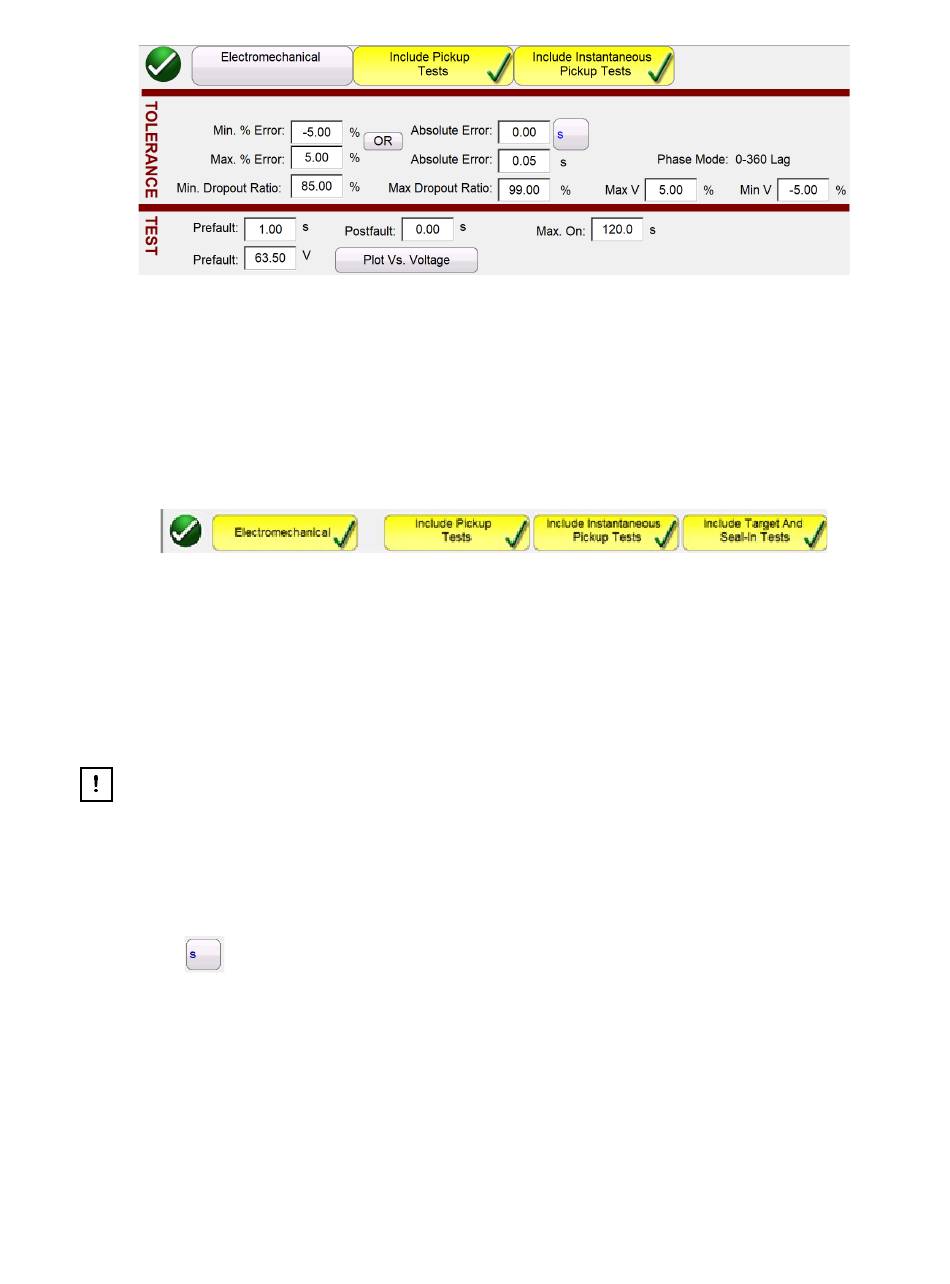

Abbildung 9208: Bildschirm für Relaiselemente- und Toleranzeinstellungen
Der Benutzer sieht drei Schaltflächen oben auf dem Bildschirm:
1. „Electromechanical" (Elektromechanisch)
2. „Include Pickup Tests" (Anregungsprüfung einschließen)
3. „Include Instantaneous Pickup Tests" (Unverzögerte Anregungsprüfung einschließen)
Der Benutzer kann eine, zwei oder alle Schaltflächen aktivieren oder deaktivieren, um der Liste der
auszuführenden Tests die entsprechende Testschaltfläche hinzuzufügen.
Wenn die Schaltfläche „Electromechanical" (Elektromechanisch) aktiviert ist, wird die Schaltfläche
„Include Target and Seal-In Tests" (Ziel- und Durchzugsprüfungen einschließen) angezeigt. Sie kann
aktiviert oder deaktiviert werden. Wenn diese Option aktiviert ist, werden dem Benutzer die
entsprechenden Ausgänge (normalerweise 0,2 oder 2 A) bereitgestellt, die erforderlich sind, um eine
Anregungs- und Abfallprüfung an einem elektromechanischen DC-Ziel- und Durchzugsrelais
durchzuführen.
Anwendungshinweis: Die Überwachung von Durchzugsspannungskontakten ist schwierig.
Daher ist es Sache des Benutzers, die Kontakte zu beobachten und die Simulationsschaltfläche
(SIM) zu drücken, wenn Durchzugskontakte geschlossen oder geöffnet werden.
Fenster Tolerance (Toleranz)
Der Benutzer muss die Toleranzspezifikationen des Herstellers eingeben, die im Benutzerhandbuch
des Relais zu finden sind. Absolute Error (Absolute Messabweichung) kann durch Drücken der
Schaltfläche in Sekunden (s) oder Zyklen (Cy) eingegeben werden.
Fenster TEST
Der Benutzer muss Folgendes definieren:
Prefault Time (Vorfehlerzeit): Zeitdauer für die Anwendung einer Vorfehlerspannung (zur Simulation
des Normalzustands)
Post fault Time (Nachfehlerzeit): Zeitdauer, über die die Fehlerspannung nach dem Erfassen der
Auslösung angelegt wird.
Max On (Max. Ein): Zeit, zu der der Test durchgeführt wird (die maximale Zeit, über die die
Fehlerspannung angelegt wird)
Spannungsstufe Prefault (Vorfehler): Geben Sie die entsprechenden Spannungsstufe ein.
114
Abbildung 9309: Schaltflächen für die Testauswahl
