DirChrAng2 Gerichteter Winkel der Eigenschaft 2: Dies ist der Winkel der gerichteten
Eigenschaft im zweiten Quadranten. Dieser Winkel wird von der positiven R-Achse entgegen dem
Uhrzeigersinn gemessen.
3.6.2.4.1 Einstellungsbildschirm für IEEE QUAD-Lastausblendung
Bei Relais mit Lastausblendungseigenschaften in den weiter reichenden Zonen des Betriebs wird
durch Drücken der Schaltfläche „Load Encroachment Edit" (Lastausblendung bearbeiten) das
folgende Dialogfeld für Einstellungen angezeigt.

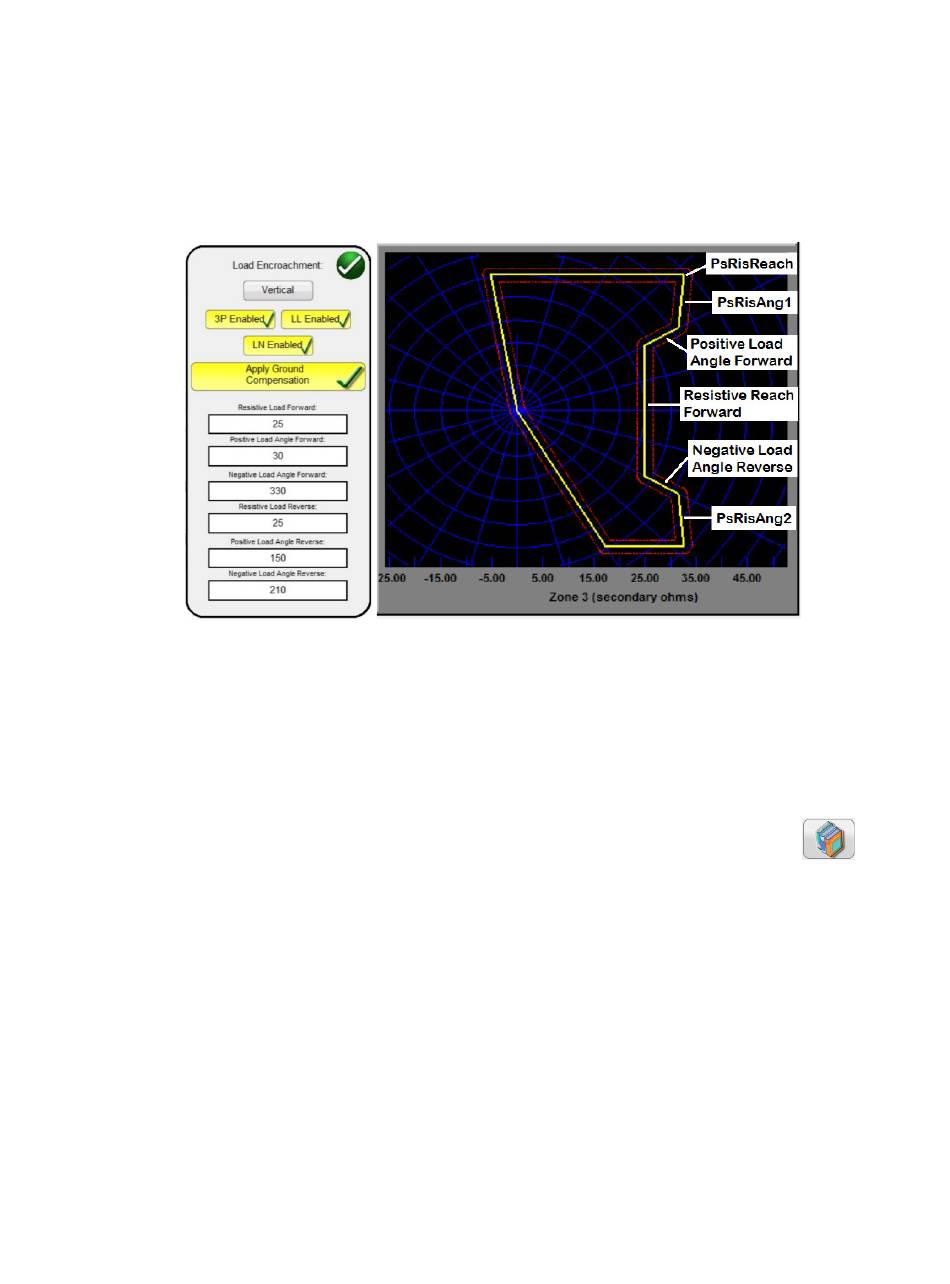

Abbildung 130: Beispiel für Einstellungsbildschirm Lastausblendung bei IEEE QUAD generisch
Um selektive Fehlertypen zu aktivieren, drücken Sie die entsprechende Schaltfläche. Ein gelber
Hintergrund wird angezeigt, und im Feld ist ein Häkchen sichtbar. Geben Sie die entsprechenden
Ohmwerte und die Winkel des ohmschen Widerstands ein, um die gewünschte Eigenschaft zu
erreichen.
3.6.3 Impedanzrelais-Bibliotheksdateien
Durch Drücken der Schaltfläche „Impedance Relay Library" (Impedanz-Relaisbibliothek)
ein Auswahlfenster mit relaisspezifischen Impedanzeigenschaften angezeigt, die nach
Relaishersteller und Modellkennung aufgelistet sind. In zukünftigen Software-Updates werden weitere
relaisspezifische Bibliotheksdateien bereitgestellt. Weitere Informationen zum Herunterladen der
RTMS-Software von der Megger-Website finden Sie unter „Aktualisieren der RTMS-Software".
