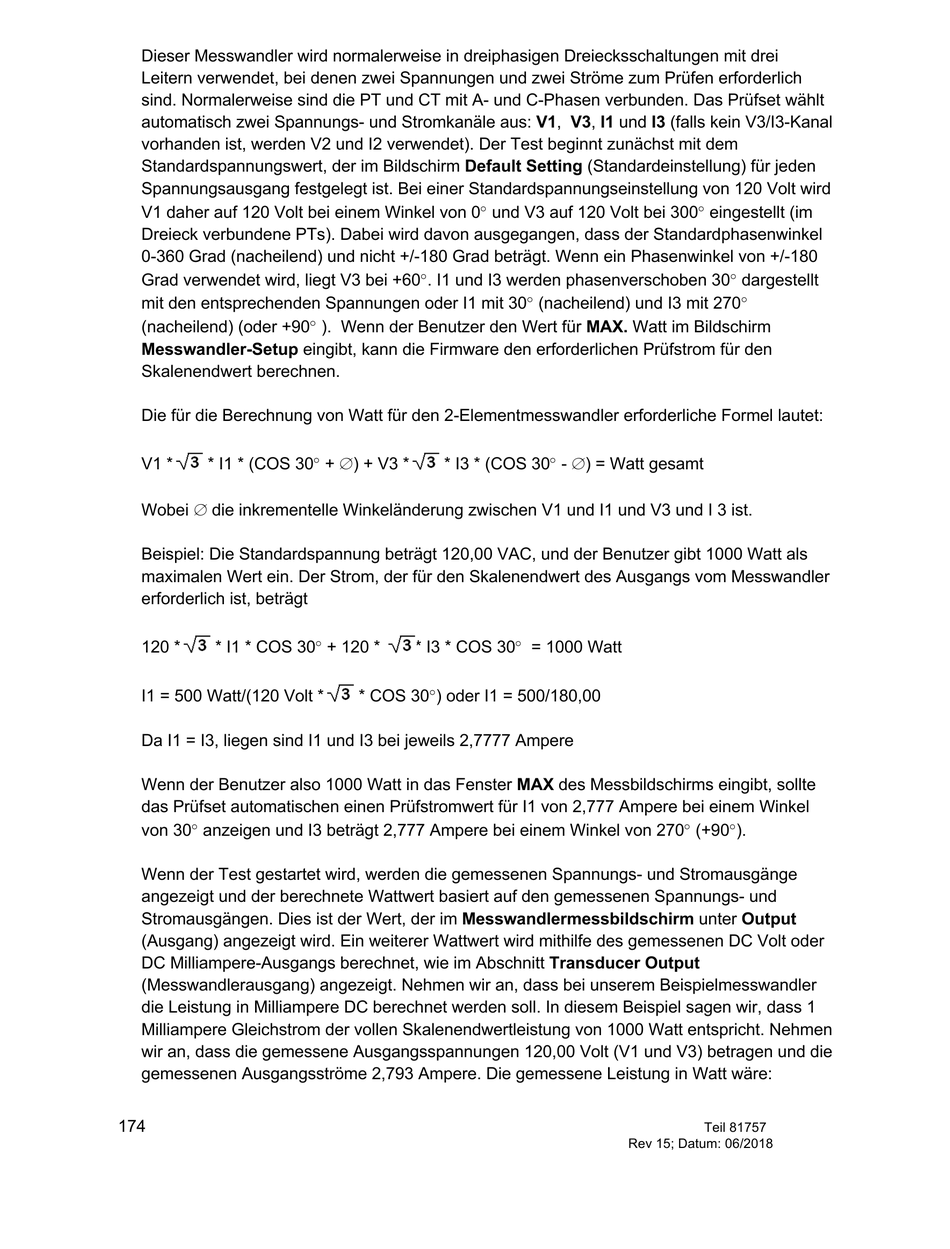

Dieser Messwandler wird normalerweise in dreiphasigen Dreiecksschaltungen mit drei
Leitern verwendet, bei denen zwei Spannungen und zwei Ströme zum Prüfen erforderlich
sind. Normalerweise sind die PT und CT mit A- und C-Phasen verbunden. Das Prüfset wählt
automatisch zwei Spannungs- und Stromkanäle aus: V1, V3, I1 und I3 (falls kein V3/I3-Kanal
vorhanden ist, werden V2 und I2 verwendet). Der Test beginnt zunächst mit dem
Standardspannungswert, der im Bildschirm Default Setting (Standardeinstellung) für jeden
Spannungsausgang festgelegt ist. Bei einer Standardspannungseinstellung von 120 Volt wird
V1 daher auf 120 Volt bei einem Winkel von 0° und V3 auf 120 Volt bei 300° eingestellt (im
Dreieck verbundene PTs). Dabei wird davon ausgegangen, dass der Standardphasenwinkel
0-360 Grad (nacheilend) und nicht +/-180 Grad beträgt. Wenn ein Phasenwinkel von +/-180
Grad verwendet wird, liegt V3 bei +60°. I1 und I3 werden phasenverschoben 30° dargestellt
mit den entsprechenden Spannungen oder I1 mit 30° (nacheilend) und I3 mit 270°
(nacheilend) (oder +90° ). Wenn der Benutzer den Wert für MAX. Watt im Bildschirm
Messwandler-Setup eingibt, kann die Firmware den erforderlichen Prüfstrom für den
Skalenendwert berechnen.
Die für die Berechnung von Watt für den 2-Elementmesswandler erforderliche Formel lautet:
* I1 * (COS 30° + Æ) + V3 * * I3 * (COS 30° - Æ) = Watt gesamt
V1 *
Wobei Æ die inkrementelle Winkeländerung zwischen V1 und I1 und V3 und I 3 ist.
Beispiel: Die Standardspannung beträgt 120,00 VAC, und der Benutzer gibt 1000 Watt als
maximalen Wert ein. Der Strom, der für den Skalenendwert des Ausgangs vom Messwandler
erforderlich ist, beträgt
120 * * I1 * COS 30° + 120 * * I3 * COS 30° = 1000 Watt
I1 = 500 Watt/(120 Volt * * COS 30°) oder I1 = 500/180,00
Da I1 = I3, liegen sind I1 und I3 bei jeweils 2,7777 Ampere
Wenn der Benutzer also 1000 Watt in das Fenster MAX des Messbildschirms eingibt, sollte
das Prüfset automatischen einen Prüfstromwert für I1 von 2,777 Ampere bei einem Winkel
von 30° anzeigen und I3 beträgt 2,777 Ampere bei einem Winkel von 270° (+90°).
Wenn der Test gestartet wird, werden die gemessenen Spannungs- und Stromausgänge
angezeigt und der berechnete Wattwert basiert auf den gemessenen Spannungs- und
Stromausgängen. Dies ist der Wert, der im Messwandlermessbildschirm unter Output
(Ausgang) angezeigt wird. Ein weiterer Wattwert wird mithilfe des gemessenen DC Volt oder
DC Milliampere-Ausgangs berechnet, wie im Abschnitt Transducer Output
(Messwandlerausgang) angezeigt. Nehmen wir an, dass bei unserem Beispielmesswandler
die Leistung in Milliampere DC berechnet werden soll. In diesem Beispiel sagen wir, dass 1
Milliampere Gleichstrom der vollen Skalenendwertleistung von 1000 Watt entspricht. Nehmen
wir an, dass die gemessene Ausgangsspannungen 120,00 Volt (V1 und V3) betragen und die
gemessenen Ausgangsströme 2,793 Ampere. Die gemessene Leistung in Watt wäre:
