Schaltflächen Für Die Rampenauswahl - Megger Stvi Benutzerhandbuch

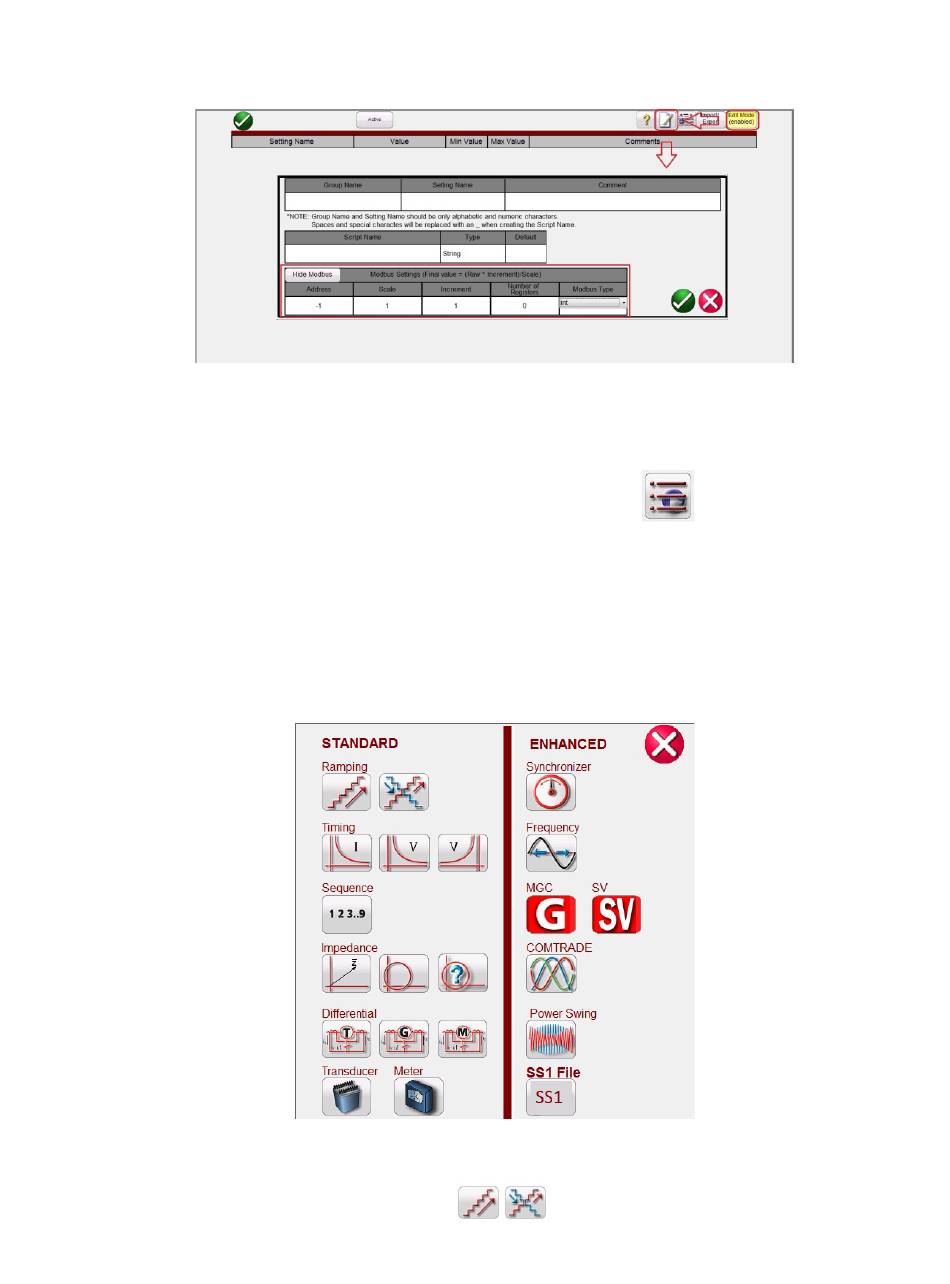

Durch Drücken der Schaltfläche „Show Modbus" (Modbus anzeigen) wird der folgende
Einstellungsbildschirm angezeigt.
Im Feld Modbus-Adresse wird die vom Relaishersteller angegebene Adresse für die
Speicherzuordnung angegeben.
3.1.8 ⑧ Schaltfläche „Select New Test" (Neue Prüfung auswählen)
Drücken Sie diese Schaltfläche, um auf die Liste der verfügbaren Prüfungen zuzugreifen. Das
RTMS-Testmenü ist in zwei Abschnitte unterteilt: „Standard" und „Enhanced" (Erweitert). Die im
Abschnitt Standard verfügbaren Prüfungen sind Rampen-, Zeitmess-, Sequenz-, Impedanz-,
Differenzial- und Messgeräteprüfungen. Für Geräte, die mit der Messwandler-Hardwareoption
ausgestattet sind, ist der Messwandlertest verfügbar. Der Abschnitt „Enhanced" (Erweitert) ist nur für
Geräte verfügbar, in denen die erweiterte Software aktiviert ist (weitere Informationen finden Sie unter
SMRT-Bestellinformationen).
Abbildung 30: Liste der Standard-Software- und erweiterten Software-Testmenüs
Weitere Informationen finden Sie in den folgenden Beschreibungen.
3.1.8.1 Schaltflächen für die Rampenauswahl
52
Abbildung 269: Modbus-Einstellungen hinzufügen
:
:
Rev 15; Datum: 06/2018
Teil 81757
